Funcionamento de Uma Turbobomba

Prévia do material em texto

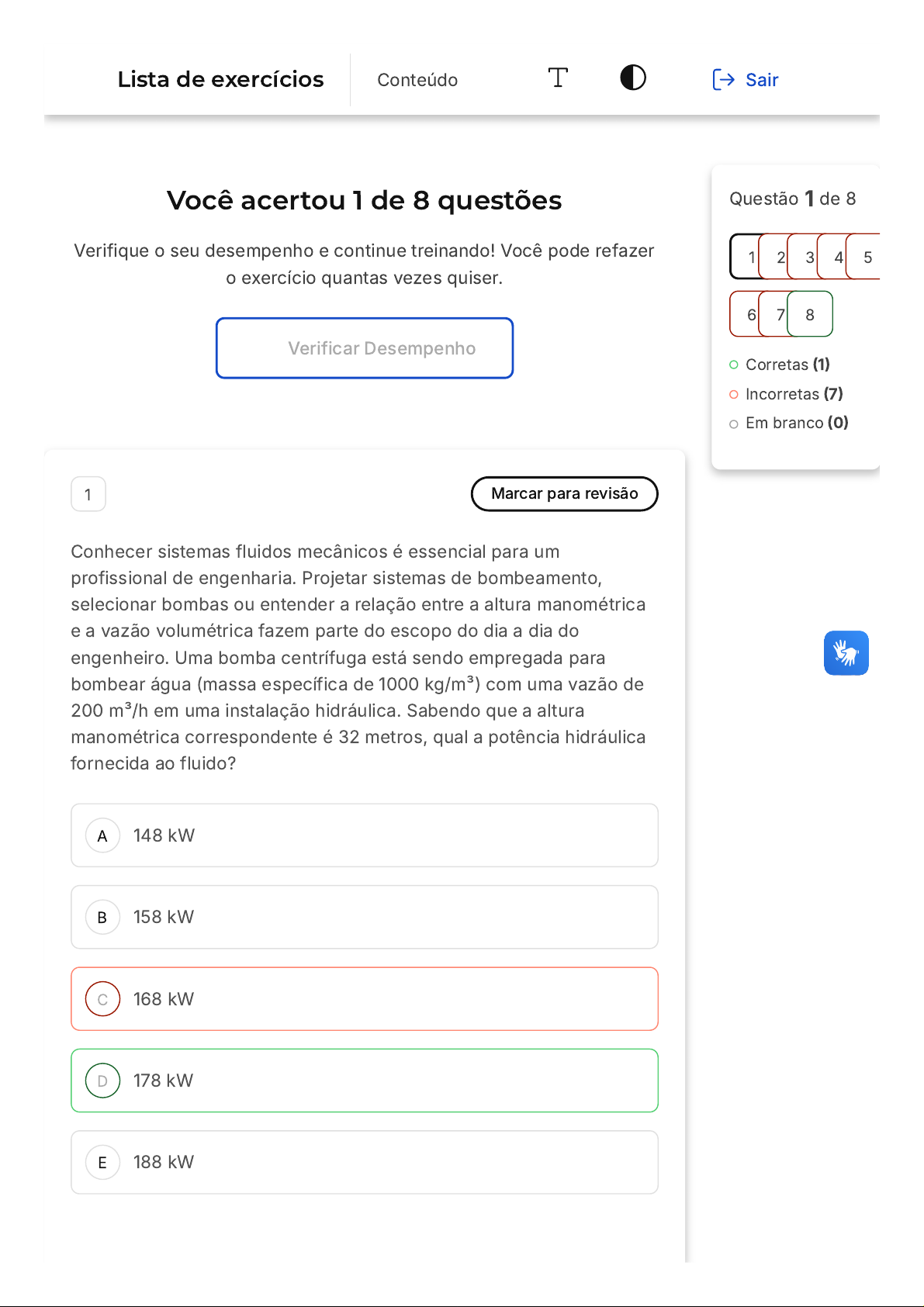

Você acertou 1 de 8 questões
Verifique o seu desempenho e continue treinando! Você pode refazer
o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Uma bomba centrífuga está sendo empregada para
bombear água (massa específica de 1000 kg/m³) com uma vazão de
200 m³/h em uma instalação hidráulica. Sabendo que a altura
manométrica correspondente é 32 metros, qual a potência hidráulica
fornecida ao fluido?
148 kW
158 kW
168 kW
178 kW
188 kW
Questão 1 de 8
Corretas (1)
Incorretas (7)
Em branco (0)
1 2 3 4 5
6 7 8
Lista de exercícios Conteúdo Sair
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito
comentado!
Gabarito Comentado
A potência hidráulica é calculada por:
Assumindo a aceleração local da gravidade como 10 m/s² e
substituindo os valores numéricos na equação A, temos que:
2 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Uma bomba centrífuga possui a seguinte curva
característica:  com H em metros e Q em metros cúbicos por
segundo. Se para um determinado sistema ela fornece uma altura
manométrica de 50 metros, qual a vazão volumétrica na descarga?
0,09 m³/s
0,10 m³/s
0,11 m³/s
0,12 m³/s
0,13 m³/s
A
B
C
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
A vazão volumétrica na descarga é calculada isolando o termo Q
na equação característica:
Como a raiz negativa não é fisicamente possível, tomamos como
resposta a raiz positiva, logo, a vazão é igual a 0,13 m³/s.
3 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Em uma indústria de armazenamento de granéis líquidos,
um engenheiro selecionou uma bomba para escoar 1000 m³/h um
combustível de um tanque para o outro, com uma cota entre os níveis
de líquido de 35 metros. Sabendo que ambos os tanques estão na
pressão atmosférica e com nível constante, e com perda de carga
total na sucção e descarga de 5,5 metros, a altura manométrica real
dessa bomba é:
39,5m
40,5m
41,5m
D
E
A
B
C
42,5m
43,5m
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito
comentado!
Gabarito Comentado
A altura manométrica real da bomba é calculada por:
4 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Uma bomba centrífuga contendo um rotor semiaberto
opera com uma rotação de 1000 rpm e uma altura manométrica de 4
metros. O expoente da lei da afinidade para esse rotor é de 2,68. Se a
rotação for aumentada para 1800 rpm, a nova altura manométrica é:
11,3 m
13,3 m
15,3 m
D
E
A
B
17,3 m
19,3 m
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
Na condição descrita no enunciado para rotores semiabertos,
temos a seguinte relação para a altura manométrica:
Substituindo os valores numéricos:
5 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Uma instalação possui a seguinte curva do sistema: ,
com H em metros e Q em m³/s. Uma bomba centrífuga deve ser
colocada nesse sistema e fornecer uma vazão de 5 m³/s. O
engenheiro responsável escolheu uma bomba no almoxarifado e
verificou que ela pode fornecer a vazão desejada. Porém, nessas
condições, qual a altura manométrica H que a bomba irá fornecer?
40 m
50 m
C
D
E
60 m
70 m
80 m
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
A altura manométrica, que é a energia que a bomba fornece ao
fluido por unidade de peso, é determinada substituindo a vazão Q
na equação da curva do sistema. Neste caso, a vazão desejada é
de 5 m³/s. Substituindo esse valor na equação, obtemos a altura
manométrica H que a bomba irá fornecer. A equação utilizada é a
seguinte:
Portanto, a altura manométrica fornecida pela bomba é de 40
metros, o que corresponde à alternativa A.
6 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Um sistema possui duas bombas centrífugas diferentes
associadas em série. A potência hidráulica total fornecida pelo
sistema é de 500 kW e a vazão volumétrica é de 0,052 m³/s. O fluido
possui massa específica de 1200 kg/m³. Se a altura manométrica da
bomba 1 é de 250 metros, a altura manométrica da bomba 2 será?
A
B
C
D
E
551,28 m
561,28 m
571,28 m
581,28 m
591,28 m
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
A potência hidráulica total fornecida pelas duas bombas ao fluido
é calculada por:
Substituindo os valores numéricos na equação A.
Importante: lembre-se que na equação A, a potência deve estar
em Watts, logo, 500 kW é igual a 500000 W!
7 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Uma bomba centrífuga contendo um rotor fechado opera
A
B
C
D
E
com uma rotação de 1000 rpm e uma potência de 3 hp. Se a rotação
for aumentada para 1600 rpm, a nova potência é:
8,3 hp
9,3 hp
10,3 hp
11,3 hp
12,3 hp
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
Para bombas com rotores fechados, temos para a potência:
ubstituindo os valores numéricos:
8 Marcar para revisão
Conhecer sistemas fluidos mecânicos é essencial para um
profissional de engenharia. Projetar sistemas de bombeamento,
selecionar bombas ou entender a relação entre a altura manométrica
e a vazão volumétrica fazem parte do escopo do dia a dia do
engenheiro. Uma bomba centrífuga contendo um rotor fechado opera
A
B
C
D
E
com uma rotação de 1000 rpm e uma vazão de 10 litros por minuto.
Se a vazão diminuir para 7 litros por minuto, a nova rotação será:
600 rpm
700 rpm
1000 rpm
1100 rpm
1200 rpm
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para bombas com rotores fechados, temos para a vazão
volumétrica:
Substituindo os valores numéricos:
