Revisar envio do teste: QUESTIONÁRIO UNIDADE III
SISTEMAS ESTRUTURAIS (CONCEITO PARA CALCULO) D16B_13901_R_20251 CONTEÚDO
Usuário TAINARA DA SILVA CAMPOS
Curso SISTEMAS ESTRUTURAIS (CONCEITO PARA CALCULO)
Teste QUESTIONÁRIO UNIDADE III
Iniciado 14/04/25 15:02
Enviado 14/04/25 15:04
Status Completada
Resultado da tentativa 4 em 4 pontos
Tempo decorrido 1 minuto
Resultados exibidos Respostas enviadas, Perguntas respondidas incorretamente
Pergunta 1
Resposta
Selecionada:
a.
(ENADE-2011) Existem relações favoráveis entre balanços e vãos, que resultam em
valores mínimos de momentos na viga. Essas relações são econômicas por
apresentarem momentos negativos iguais aos positivos, portanto, mínimos. As
relações das figuras a seguir são obtidas a partir de vigas com carregamento
uniformemente distribuído. As medidas estão apresentadas em centímetros.
REBELLO, Y. C. P. A. Concepção estrutural e Arquitetura. São Paulo: Zigurate, 2001. p.
99. (com adaptações).

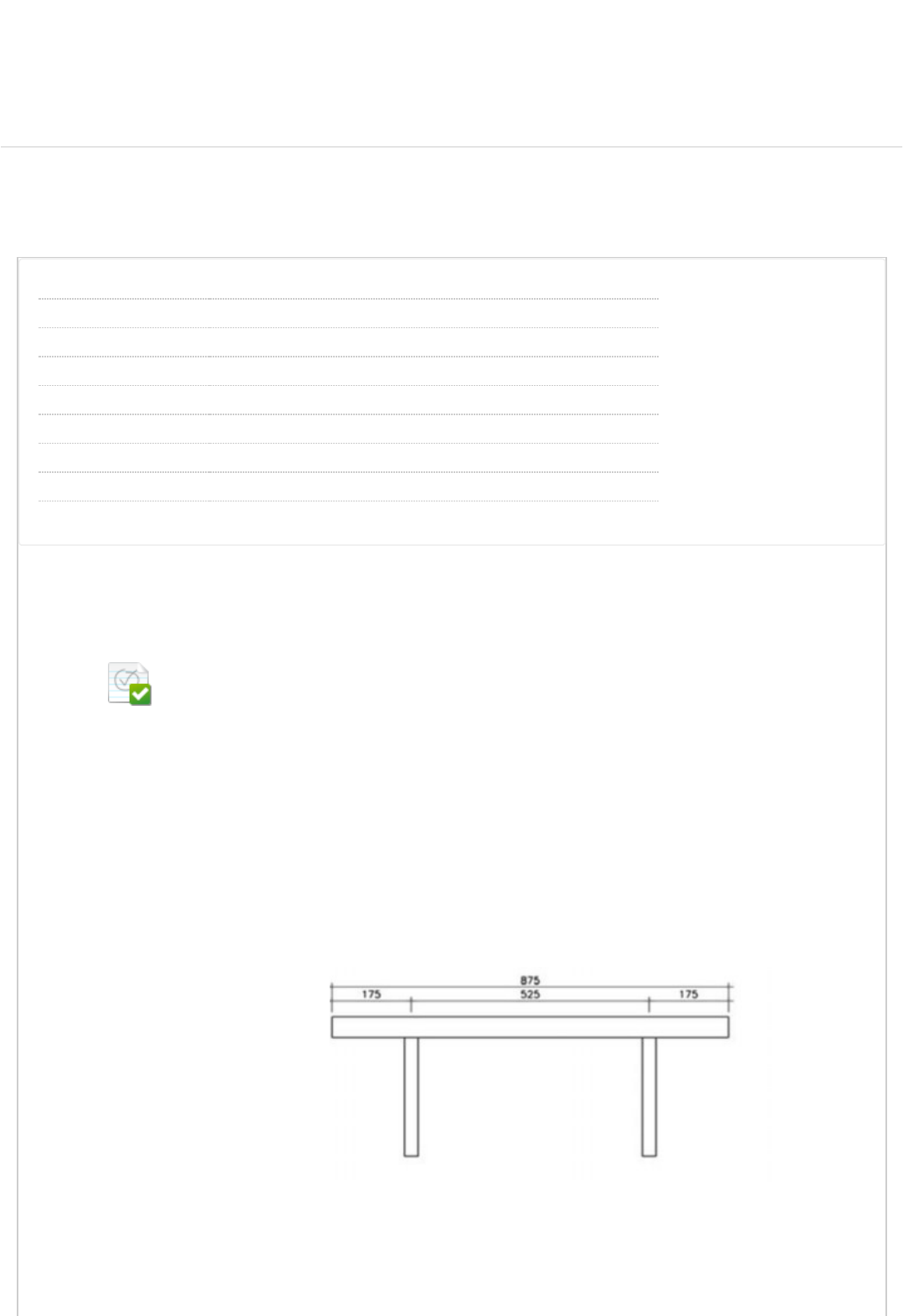

Neste contexto, qual das vigas representadas nos esquemas a seguir é mais
econômica?
