Revisar envio do teste: QUESTIONÁRIO UNIDADE III
SISTEMAS ESTRUTURAIS (CONCEITO PARA CALCULO) D16B_13901_R_20241 CONTEÚDO
Usuário LORIE HERSCHBACH DE SOUZA LIMA
Curso SISTEMAS ESTRUTURAIS (CONCEITO PARA CALCULO)
Teste QUESTIONÁRIO UNIDADE III
Iniciado 26/02/24 11:17
Enviado 09/03/24 20:52
Status Completada
Resultado da tentativa 4 em 4 pontos
Tempo decorrido 297 horas, 34 minutos
Resultados exibidos Respostas enviadas, Perguntas respondidas incorretamente
Pergunta 1
Resposta
Selecionada:
a.

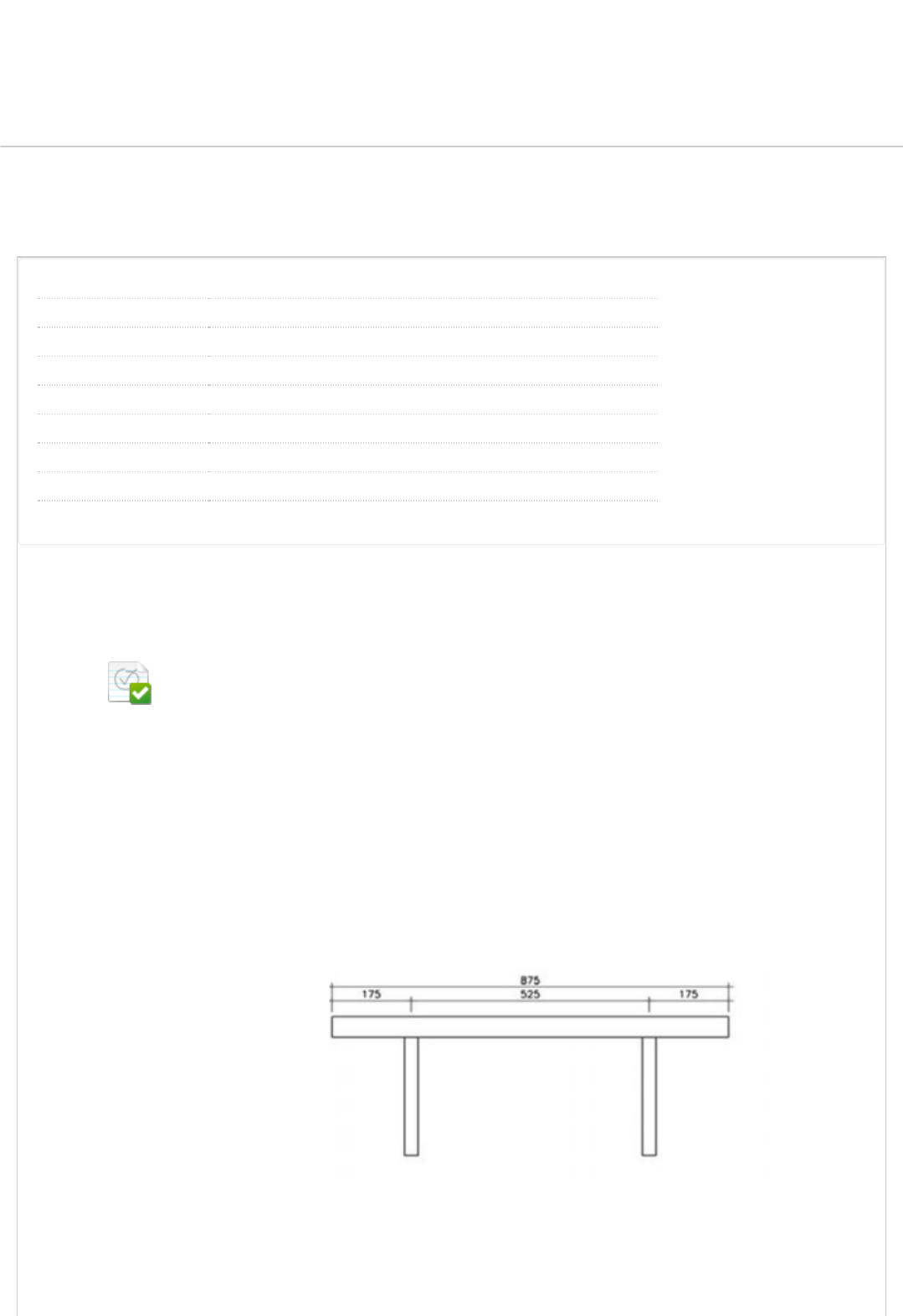

(ENADE-2011) Existem relações favoráveis entre balanços e vãos, que resultam em
valores mínimos de momentos na viga. Essas relações são econômicas por
apresentarem momentos negativos iguais aos positivos, portanto, mínimos. As
relações das �guras a seguir são obtidas a partir de vigas com carregamento
uniformemente distribuído. As medidas estão apresentadas em centímetros.
REBELLO, Y. C. P. A. Concepção estrutural e Arquitetura. São Paulo: Zigurate, 2001. p.
99. (com adaptações).

Neste contexto, qual das vigas representadas nos esquemas a seguir é mais
econômica?

CONTEÚDOS ACADÊMICOS BIBLIOTECAS MURAL DO ALUNOUNIP
0,4 em 0,4 pontos
http://company.blackboard.com/
https://ava.ead.unip.br/webapps/blackboard/execute/courseMain?course_id=_324959_1
https://ava.ead.unip.br/webapps/blackboard/content/listContent.jsp?course_id=_324959_1&content_id=_3726469_1&mode=reset
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_25_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_27_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_47_1
https://ava.ead.unip.br/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_49_1
https://ava.ead.unip.br/webapps/login/?action=logout
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 2/9
Pergunta 2
(ENADE-2008) Observe o grá�co e as ilustrações a seguir.




0,4 em 0,4 pontos
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 3/9
Resposta
Selecionada:
e.

Analisando o grá�co do momento �etor que descreve o comportamento estrutural
da Igreja de Atlântida – cidade de Atlântida, Uruguai, 1952/1959 (arquitetura e
engenharia: Eládio Dieste) e as demais ilustrações, veri�ca-se que:
as paredes laterais formam com as lâminas de cobertura uma
estrutura porticada.
Pergunta 3
(ENADE-2005 – adaptado) Analise, abaixo, a seção da estrutura da Galeria de
Exposição do Museu de Arte Moderna do Rio de Janeiro, [...] projetado por A. E.
Reidy.


0,4 em 0,4 pontos
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 4/9
Resposta Selecionada: b.
Com relação aos vínculos A, B, C e D, conclui-se que:
Todos os vínculos são engastes.
Pergunta 4
O pré-dimensionamento de um pilar é dado pela determinação de sua seção
transversal. Para a determinação da seção transversal do pilar, é necessário
conhecer a carga atuante incidida nele. Um dos métodos para o conhecimento da
carga hipoteticamente depositada em cada pilar é conhecido como o Método das
Áreas de In�uência. Sendo assim, analise a imagem na sequência e as alternativas.
Considerando uma área estrutural total dada pelo retângulo de lados Ly e Lx, em um
edifício de um único pavimento, assinale a alternativa que apresenta corretamente a
Área de In�uência do Pilar P5.
0,4 em 0,4 pontos
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 5/9
Resposta Selecionada: c.

A x B.
Pergunta 5
Dada a planta estrutural do pavilhão térreo, na sequência, pede-se o pré-
dimensionamento da seção do pilar metálico P1 em per�l “H”, utilizando, para isso, o
método das áreas de in�uência, em função da resistência à compressão axial e à
�ambagem. (dimensões em m)
Dados existentes:
Número de andares: 1 (térreo);
0,4 em 0,4 pontos
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 6/9
Resposta Selecionada:
b.
Resistência característica à compressão e à �ambagem (método Rebello) =
700kgf /cm 2
Carga (q) acidental + permanente = 1050kgf / m 2
Pé-direito = 3,2 m
Laje = painel treliçado
Per�l para viga e pilar tipo W
Sendo assim, a melhor seção para o pilar é:
67cm2
Pergunta 6
Resposta Selecionada: e.
Utilizando a convenção para cargas médias vista em aula, pré-dimensione a altura
da seção transversal da viga metálica, em per�l “I” de alma cheia, biapoiada nas
colunas P4 e P1 e em balanço. (dimensões na planta em m)

25 cm.
Pergunta 7
0,4 em 0,4 pontos
0,4 em 0,4 pontos
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 7/9
Resposta Selecionada: c.
Utilizando a convenção para cargas médias vista em aula, pré-dimensione a altura
da seção transversal da viga metálica, em per�l “I” de alma cheia, apoiada nas
colunas P1, P2 e P3. (dimensões na planta em m)

56 cm.
Pergunta 8
Dada a planta abaixo de um edifício de 2 pavimentos (térreo + 2 pavimentos), com
pé-direito 3,0 m, pré-dimensione o pilar P2 e assinale a alternativa que corresponde
à seção transversal do mesmo atendendo às especi�cações para dimensões
mínimas da NBR 6118/14. Considerar carga atuante de e tensão
admissível do concreto à compressão de  (medidas da planta em
m)
0,4 em 0,4 pontos
09/03/2024, 20:52 Revisar envio do teste: QUESTIONÁRIO UNIDADE III – ...
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt_id=_101856033_1&course_id=_324959_1&content_id=_3731019_1&ret… 8/9
Sábado, 9 de Março de 2024 20h52min13s BRT
Resposta Selecionada:
c.

360 cm2
Pergunta 9
Resposta
Selecionada:
a.
Dada a necessidade de projetar uma laje nervurada em concreto armado moldada in
loco apoiada em vigas – sendo o menor vão 10 m e o maior vão de 12 m – determine
em quantas direções economicamente viáveis armá-la e pré-dimensione a seção
transversal da laje. Obs.: Considerar que haverá passagem de eletrodutos na mesa.
Armada em duas direções; altura da laje (h) = 45 cm;
espaçamentos entre eixos da nervura (e) = 67,5 cm; espessura da
nervura (bo) = 11 cm; espessura da mesa (e) = 5 cm.
Pergunta 10
Resposta Selecionada: a.
Dada a necessidade de pré-dimensionar uma laje maciça para cobertura com
dimensões de 2,5 m (lx) por 5,5 m (ly), armada em uma direção, conforme
convencionado pela NBR 6118/14 para que não seja necessário veri�car a �echa, é
coerente dizer que a laje terá uma espessura de:
7,0 cm.
