2º Revisão Resistências dos Materiais Aplicadas

- Ângulo de Torção
 É a medida da rotação que ocorre em um
material ou eixo quando é submetido a
forças de torção. Ele é uma forma de
avaliar a deformação e a resistência do
material.
 o Ângulo de Torção é calculado por:
 Torque x Comprimento
Módulo de Cisalhamento x Momento Polar de Inércia
 Onde o Resultado é dado em Radianos e
por isso, é preciso Convertê-lo para Graus
por uma relação de Regra de Três em que.
 1 π Rad = 180°
- Transmissão de Potência
Potência é definida como o trabalho
realizado por unidade de tempo.
 Para um eixo rotativo com torque, a
potência é:
 Torque x Velocidade Angular
 Onde velocidade angular também pode
ser descrita como:
 2 x π x Frequência
 Então uma Equação Para Potência
também pode ser:
 Torque x 2 x π x Frequência
Transformação de rpm para Radiano por
Segundo:
 1 rpm = 2 x π
 60

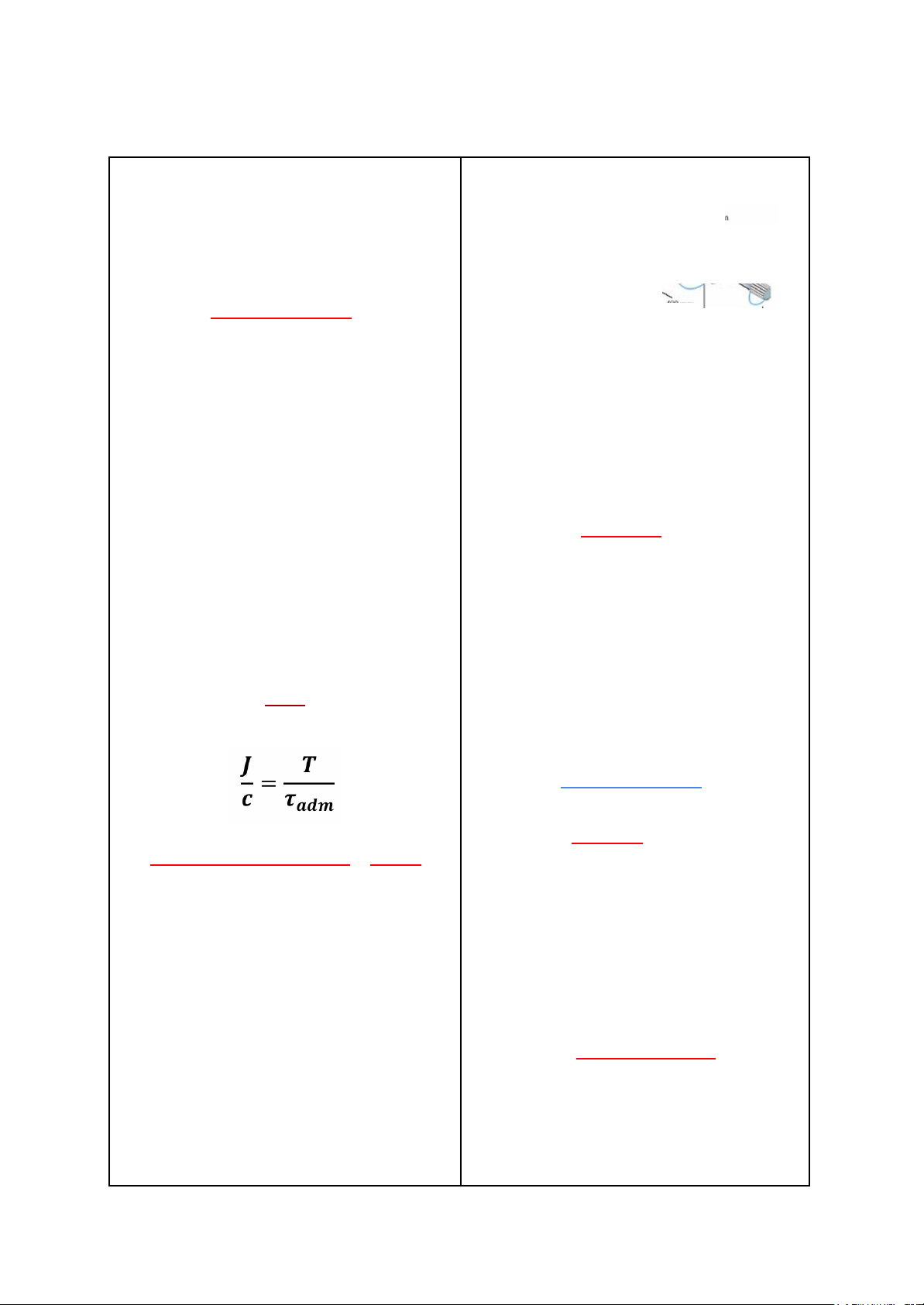

- Parâmetros de Projetos para o Eixo


 Momento Polar de Inércia = Torque
 Raio Tensão Cisalhamento Máxima


Ex1: As extremidades estriadas e
engrenagens acopladas ao eixo de aço
A-36 estão sujeitas aos torques mostrados.
Qual o ângulo de torção da engrenagem C
em relação à engrenagem D.
O eixo tem diâmetro de 40 mm e G = 75
GPa.

- Definir o Torque entre C e D.
 Utilizando da noção das convenções das
rotações fazendo o somatório dos
torques representados. Temos um Torque
de 400 no sentido anti horário e um torque
de 200 no sentido horário, então o torque
em CD vai ser.
 400 - 200 - TCD = 0
 TCD = 200 N.m
- Momento Polar de Inércia
 O eixo representado possui um diâmetro
de 40 mm, para o momento polar de inércia
precisamos do raio, basta dividir por 2, que
é igual a 20 mm. Que iremos transformar
em metros, dividindo por 1000, igual à
medida de 0,02 m.
 Pi vezes Raio elevado a 4 dividido por
dois.
 π x 0,02^4
 2
momento polar de inércia = 2,513 x 10^-7
- Ângulo de Torção.
 Como a questão pede o ângulo de torção
C somente em relação a engrenagem D,
vamos levar em conta somente essa
distância, que é sinalizada na imagem
como tendo 400 mm, que dividido por mil é
0,4 metros.
 o Módulo de Cisalhamento em giga fica =
 10^9
 o Ângulo de Torção é calculado por:
 Torque x Comprimento
Módulo de Cisalhamento x Momento Polar de Inércia
 Então:
 200 x 0,4
 75 x 10^9 x 2,513 x 10^-7
 Ângulo de Torção = 4,24 x 10^-3 rad.
- De Radianos para Graus
 Resultado é dado em Radianos e por isso,
é preciso convertê-lo para Graus por uma
relação de Regra de Três em que.
 1 π Rad = 180°
Então:
 1 π Rad = 180°
 4,24 x 10^-3 = x
 x = 180 x 4,24 x 10^-3
π
 Ângulo em Graus = 0,243º






Ex2: O eixo de aço A-36 (G = 75 GPa) de
20 mm de diâmetro é submetido aos
torques mostrados. Determine o ângulo de
torção da extremidade B.

- Definir Torques.
Como esse é caso que não separa a seção
específica só fala da torção num ponto de
extremidade, então toda a barra precisa ser
levada em consideração, então vamos
definir os Torques em toda ela.
. Em BC.
 TBC - 80 = 0
 TBC = 80 N.m
. Em CD.
 TCD - 80 + 20 = 0
 TCD = 60 N.m
. Em DA.
 TDA - 80 + 20 - 30 = 0
 TDA = 90 N.m
- Momento Polar de Inércia
 O eixo representado possui um diâmetro
de 20 mm, para o momento polar de inércia
precisamos do raio, basta dividir por 2, que
é igual a 10 mm. Que iremos transformar
em metros, dividindo por 1000, igual à
medida de 0,01 m.
 Pi vezes Raio elevado a 4 dividido por
dois.
 π x 0,01^4
 2
 momento polar de inércia = 1,57 x 10^-8
- Ângulo de Torção.
 Essa questão pede o ângulo de torção na
extremidade, vamos levar em conta toda a
barra, com as distâncias.
BC = 800 mm; CD = 600 mm; DA = 200 mm.
 Onde os comprimentos vão ser em metros.
 o Módulo de Cisalhamento em giga fica =
 10^9
 o Ângulo de Torção é calculado por:
 Somatório de Torques x Comprimentos
Módulo de Cisalhamento x Momento Polar de Inércia

 TBC x LBC + TCD x LCD + TDA x LDA
Módulo de Cisalhamento x Momento Polar de Inércia
 80 x 0,8 + 60 x 0,6 + 90 x 0,2
 75 x 10^9 x 1,57 x 10^-8
 Ângulo em Radiano = 0,1002
- De Radianos para Graus
 Resultado é dado em Radianos e por isso,
é preciso convertê-lo para Graus por uma
relação de Regra de Três em que.
 1 π Rad = 180°
Então:
 1 π Rad = 180°
 0,1002 = x
 x = 180 x 0,1002
π
 Ângulo em Graus = 5,74°

Ex3: Um eixo maciço de aço AB será usado
para transmitir 3750 W do motor M ao qual
está acoplado.Se o eixo girar a 175 rpm e o
aço tiver uma tensão de cisalhamento
admissível τadm = 100 MPa, determine o
diâmetro exigido para o eixo com precisão
de mm.


- Transformar RPS para Radianos
por Segundo.
 Se a questão nos apresentar um caso em
que nos der uma medida em rps, é preciso
transformar na unidade de Velocidade
Angular, ( Rad/s)
 1 rpm = 2 x π rad/s
 60
Então 175 rpm;
 1 rpm = 2 x π rad/s
 60
 175 = x
 x = 2 x π x 175
 60
 Velocidade Angular = 18,32 Rad/S



- Achar Torque pela Potência.
 Nesse Problema nos foi dado a Potência
do Motor = 3750 W.
Para um eixo rotativo com torque, a
potência é:
 Torque x Velocidade Angular
 Então:
 3750 = Torque x 18,32
 Torque = 3750
 18,32
 Torque = 204,70
- Definir o Raio Em Função da
Tensão Máxima Admissível.
 Como a questão pede pelo Raio, a gente
pode encontrar ele a partir da Fórmula de
Tensão Máxima, se modificarmos a fórmula
para isolar o raio,ficaria:
 Raio = (raiz cúbica) de 2 x Torque
 π x Tensão
 Raíz Cúbica de 2 x 204,70
 π x 100 x 10^6
 Raíz Cúbica de 1,303 x 10^-6
 Raio = 0,011 m
- Diâmetro em precisão em mm.
 A questão deixa claro que deseja o
diâmetro, que graças a ter o raio basta
multiplicar ele por 2 para encontrar.
 0,011 x 2 = 0,022 m.
 Que para passarmos para mm basta
multiplicarmos por 1000.
 0,022 x 1000 = 22 mm.
Ex4: Um eixo tubular com diâmetro interno
de 30 mm e diâmetro externo de 42mm
será usado para transmitir 90 kW de
potência. Determine a frequência de
rotação do eixo de modo que a tensão de
cisalhamento não ultrapasse 50MPa.
- Momento Polar de Inércia.
 O exemplo em questão indica que o tubo
possui medidas de diâmetro externo e
interno que precisam ser transformados em
raios e em medidas em metros.
 Diâmetro de 42 mm = Raio de 0,021 m
 Diâmetro de 30 mm= Raio de 0,015 m.
A fórmula para momento polar para eixos
tubulares é:
 Pi vezes a diferença do raio externo
elevado ao quadrado e do raio interno
elevado ao quadrado dividido por dois
 π x (0,021^4 - 0,015^4)
 2
 Momento Polar de Inércia = 2,26 x 10^-7
- Descobrir Torque.
 Pode-se usar a fórmula que relaciona
todas essas informações para descobrir
alguma delas que se deseja.
 Momento Polar de Inércia = Torque
 Raio externo Tensão
 Então se multiplicando em x:
 2,26 x 10^-7 = Torque
 0,02150 x 10^6
 0,21 x Torque = 2,26 x 10^-7 x 50 x 10^6
 Torque = 11,3
 0,21
 Torque = 538,1 N.m
- Encontrar a Frequência
 Como desde o enunciado da questão nos
pede frequência, nos dando o valor de sua
Potência, então temos que tomar um
caminho de achar um a partir do outro, e
uma fórmula para achar potência é.
 Torque x 2 x π x Frequência
 A potência nos foi revelado, 90 x 10^3 por
estar em kW.
 90 x 10^3 = 538,1 x 2 x π x Frequência
 Frequência = 90 x 10^3
 538,1 x 2 x π
 Frequência = 90 x 10^3
 33801
 Frequência = 26,62

Ex5: Um torque de intensidade T=1000N.m
é aplicado em D, como mostra a figura.
Sabendo que a tensão de cisalhamento
admissível é de 60MPa em cada eixo,
determine o diâmetro necessário do eixo
AB e do eixo CD


- Definir Torque nas Engrenagens
 O torque nesse sistema é transmitido de
um para o outro por meio das engrenagens,
Sabemos que no eixo CD tem um torque de
1000 N.m, a fórmula para calcular tensão é:
 Torque = Força vezes Distância.
 Como sabemos o Torque de um, podemos
descobrir a força, e a força se mantém a


mesma para as duas engrenagens
conectadas.
 Então descobrindo a força pelo Torque em
CD
 Transformando as distâncias de mm para
m
 1000 N.m = Força x 0,04 m
 Força = 25000 N
 Agora com a Força do sistema, jogamos
ela na engrenagem CD.
 Torque CD = 25000 x 0,1
 Torque AB = 2500 N.m
- Raio em Função da Fórmula da
Tensão.
 Como a questão se pede Raio, usamos;
 Raiz Cúbica de ( 2 vezes o Torque dividido
por Pi vezes Tensão de Cisalhamento)
 Como a questão definiu a tensão de
cisalhamento em 60 MPa para as duas
seções.
 . Seção AB
 Raio AB = (raiz cúbica) de 2 x 2500
 π x 60 x 10^6
 Raio AB = raiz cúbica de 2,652 x 10^-5
 Raio AB = 0,030 m.
 . Seção CD
 Raio CD = (raiz cúbica) de 2 x 1000
 π x 60 x 10^6
 Raio CD = raiz cúbica de 1,061 x 10^-5
 Raio CD = 0,022 m.
 Porém como a questão pede os valores de
diâmetros, basta multiplicar por 2.
 . Seção AB
 2 x 0,030 = 0,060 ou 60 mm.
. Seção CD
 2 x 0,022 = 0,044 ou 44 mm.
