Questão 1/10 - Controle Contínuo

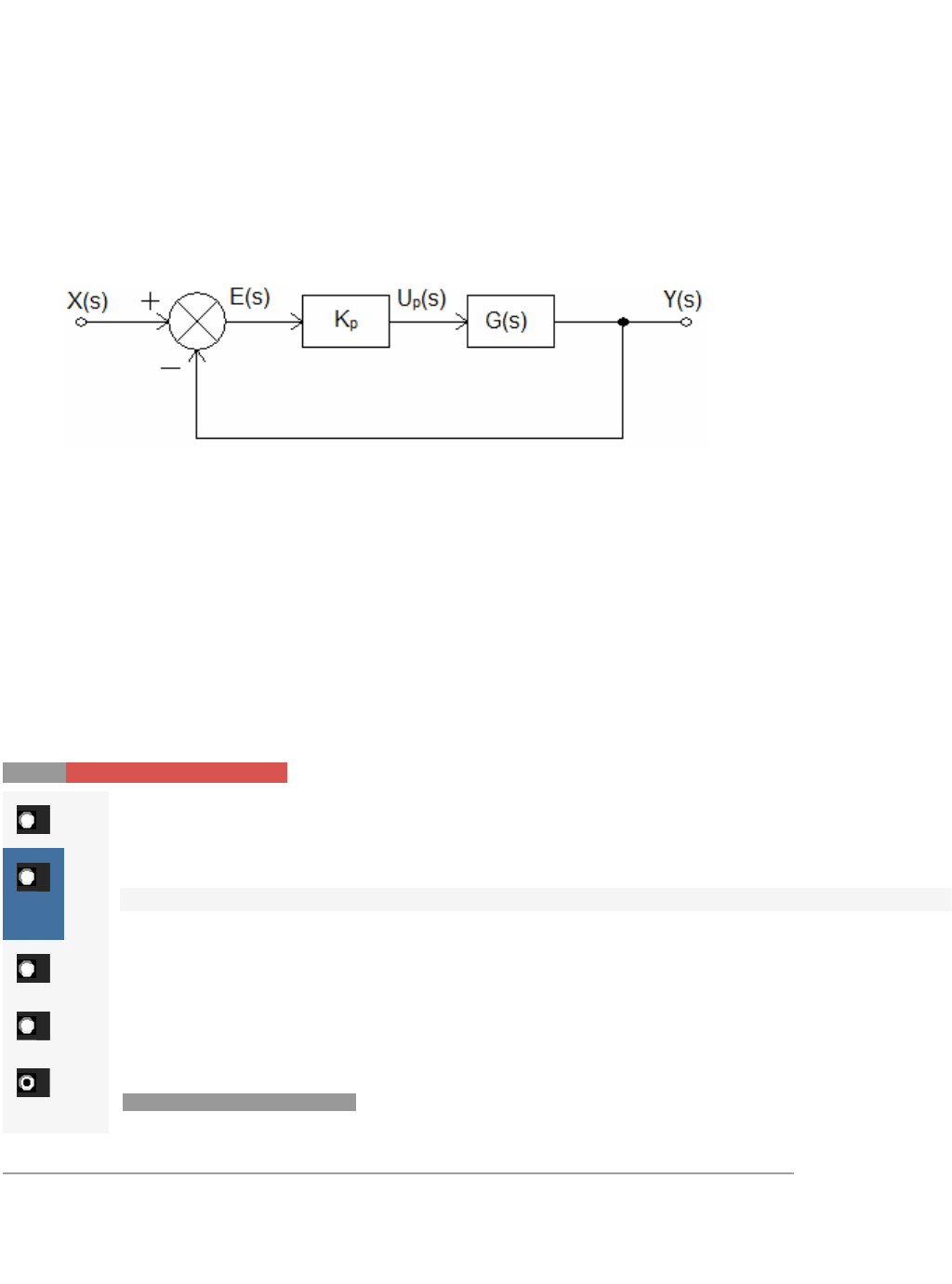

Um compensador proporcional aplicado a um sistema de controle em malha
fechada é mostrado na figura a seguir




Com base na figura mostrada e no funcionamento do compensador proporcional,
analise as afirmativas e assinale a alternativa correta.
I. O bloco Kp representa o ganho proporcional. Como a própria palavra “ganho” deixa
subentendido, Kp deve ser maior que 1.
II. O sistema em malha fechada altera o seu comportamento em função do valor de Kp.
III. Um aumento excessivo do valor de Kp pode levar o sistema à instabilidade.
IV. O valor de Up(s) é dado pela multiplicação entre Kp e E(s).
V. Caso o ganho Kp seja menor que 1, o sistema se tornará instável.
Nota: 0.0Você não pontuou essa questão
 A As afirmativas I, II e III estão corretas.
 B As afirmativas II, III e IV estão corretas.
Resposta na Aula 6, Tema 1
 C As afirmativas I, III e IV estão corretas.
 D As afirmativas I, II e V estão corretas.
 E As afirmativas II, III e V estão corretas.
Você assinalou essa alternativa (E)

Questão 2/10 - Controle Contínuo
Considere o seguinte diagrama de blocos


Para o sistema acima, projete um compensador por avanço de fase com as
seguintes especificações: Um sobresinal de 30%, um erro de velocidade de 20
segundos-1, e um tempo de pico de aproximadamente 1 segundo. Além disso,
acrescente 10º ao avanço de fase que deve ser inserido pelo compensador.
Nota: 10.0
 A

 B

Você assinalou essa alternativa (B)
Você acertou!

 C

 D

 E


Questão 3/10 - Controle Contínuo
Em relação aos métodos de sintonia desenvolvidos por Ziegler e Nichols, analise as
afirmativas e assinale a alternativa correta.
I. Os métodos de sintonia de Ziegler-Nichols são métodos de sintonia aplicados
apenas em compensadores PID.
II. Os métodos de sintonia podem ser aplicados a compensadores PID modificados.
III. No método de sintonia em malha aberta é recomendado para plantas não possuam
integradores.
IV. No método de sintonia por malha fechada, deve-se obter os valores do período
crítico e do ganho crítico.
V. Os parâmetros do controlador obtidos por estes métodos não garantem a
estabilidade do sistema para qualquer variação paramétrica.
Nota: 0.0Você não pontuou essa questão
 A As afirmativas I, II e III estão corretas.
 B As afirmativas II, III e IV estão corretas.
 C As afirmativas III, IV e V estão corretas.
 D As afirmativas II, IV e V estão corretas.
Você assinalou essa alternativa (D)
 E As afirmativas I, II e V estão corretas.

Questão 4/10 - Controle Contínuo
Considere o seguinte sistema:


Calcule o ponto de saída dos polos do eixo real, no lugar das raízes.
Nota: 10.0
 A -3,382
 B -14,89
 C -1,203
 D -9,487
 E -5,101
Você assinalou essa alternativa (E)
Você acertou!


Questão 5/10 - Controle Contínuo
Considere a função


Sabendo que deseja-se traçar o diagrama de Bode de G(j?) determine a frequência de
canto da função.
Nota: 10.0
 A 1/4 rad/s
 B 1/2 rad/s
 C 1 rad/s
 D 2 rad/s
 E 4 rad/s
Você assinalou essa alternativa (E)
Você acertou!


Questão 6/10 - Controle Contínuo
Uma área da engenharia elétrica onde os sistemas de controle são largamente
empregados é a eletrônica de potência. O controle de conversores estáticos é de
extrema importância, para garantir a estabilidade e o desempenho destes
circuitos. Uma topologia bastante difundida e utilizada é a do conversor abaixador
de tensão (Buck), cuja função de transferência da tensão de saída para a tensão de
entrada é dada por




Trata-se de um sistema de segunda ordem subamortecido. Sabendo que a tensão
de entrada, Vi, é de 200V, e a tensão de saída, Vo, é de 80V, determine o valor do
ganho que um compensador proporcional, com realimentação unitária, frente a
uma entrada do tipo degrau unitário, para que o erro da tensão de saída seja de
4%.
Nota: 10.0
 A Kp = 74,35
 B Kp = 100,25
 C Kp = 122,5
 D Kp = 125,5
 E Kp = 153,75
Você assinalou essa alternativa (E)
Você acertou!


Questão 7/10 - Controle Contínuo
Analise as afirmativas e assinale a alternativa que corresponde a características de
sistemas de fase mínima.
I. É possível traçar as assíntotas e verificar a ordem da função de transferência,
através das inclinações múltiplas de –20dB/década. Para os gráficos que possuírem
uma inclinação de –40dB/década, pode-se afirmar que se trata de uma função de
transferência de 2ºordem.
II. Para funções de 2ª ordem, a frequência natural não-amortecida, ?n, é igual a
frequência de corte.
III. Para funções de 2º ordem, a frequência de corte esta em uma frequência uma
década abaixo da frequência de pico de ressonância.
IV. O coeficiente de amortecimento é verificado medindo-se o valor de pico ressonante
na frequência que a inclinação varia para –40dB/década.
V. É possível determinar o coeficiente de amortecimento, calculando o módulo da
função na frequência corte.
Nota: 0.0Você não pontuou essa questão
 A Somente as afirmativas I, III e V estão corretas.
 B Somente as afirmativas II, IV e V estão corretas.
 C Somente as afirmativas I, III e IV estão corretas.
Você assinalou essa alternativa (C)
 D Somente as afirmativas I, II e IV estão corretas.
Resposta na Aula 5, Temas 1 e 2
 E Somente as afirmativas I, II e III estão corretas.

Questão 8/10 - Controle Contínuo
Nas fabricas de automóveis de hoje são utilizados grandes robôs de solda. O
cabeçote de sola é deslocado para diferentes pontos do corpo do automóvel e
necessita uma resposta precisa. Deseja-se, portanto projetar um controlador
proporcional-integral-derivativo para o controle de posicionamento de um robô de
solda, com retroação unitária cuja função de transferência direta é dada por


Utilizando o método de sintonia de Ziegler-Nichols em malha fechada.
Nota: 0.0Você não pontuou essa questão
 A Kp = 13,5 ; Ti = 2,1375 ms ; Td = 0,25 ms
 B Kp = 13,5 ; Ti = 2,1375 ms ; Td = 0,32 ms
Você assinalou essa alternativa (B)
 C Kp = 18 ; Ti = 1,2825 ms ; Td = 0,32 ms

 D Kp = 18 ; Ti = 2,1375 ms ; Td = 0,25 ms
 E Kp = 13,5 ; Ti = 1,2825 ms ; Td = 0,25 ms

Questão 9/10 - Controle Contínuo
Um compensador derivativo aplicado a um sistema de controle em malha fechada
é mostrado na figura a seguir


 Com base na figura mostrada e no funcionamento do compensador derivativo,
analise as afirmativas e assinale a alternativa correta.
I. A principal função do compensador derivativo é diminuir o tempo do regime
transitório de um sistema em malha fechada
II. O compensador derivativo é colocado em paralelo com a planta, e suas saídas são
somadas para resultar na saída do sistema.
III. A inserção do controlador derivativo aumenta o grau da função de transferência de
malha aberta.
IV. A saída e um compensador derivativo no domínio da frequência é dado por Ud(s) =
sT(s) x E(s)
V. O compensador derivativo atua diretamente em função do sinal de erro,
antecipando a ação que o atuador deve ter sobre a planta, tornando a correção do
sinal de saída mais rápida.
Nota: 10.0
 A As afirmativas I, III e IV estão corretas.
 B As afirmativas II, III e V estão corretas.
 C As afirmativas I, II e IV estão corretas.
 D As afirmativas II, III e IV estão corretas.
 E As afirmativas I, IV e V estão corretas.
Você assinalou essa alternativa (E)
Você acertou!

Questão 10/10 - Controle Contínuo
Dada a função de transferência

Utilizando soma dos ângulos dos zeros e polos, determineo ângulo até o ponto s =
-2+j2.
Nota: 10.0
 A -113,25º
 B -87,43º
 C -105,02º
 D -98,13º
Você assinalou essa alternativa (D)
Você acertou!

 E -92,48º
