1


ATIVIDADE PRÁTICA MAPEAMENTO DE PROCESSOS

1. REALIZAR AS SEGUINTES ATIVIDADES PRELIMINARES:
a) Baixar o software FlexSim no site www.flexsim.com.br/pt, de acordo com as
orientações do vídeo de baixa e instalação na Aula 11 - Trabalho de Mapeamento
de Processos.
ATENÇÃO - A versão do site é a 2020 e exige Windows acima do 8.1 e caso seu
computador estiver com versões anteriores utilize a versão do link:
https://1drv.ms/u/s!Ap_7ebvIMJwGhMNgCUGG9l5c_22Q3A?e=aohg7R

b) Instalar o software em seu computador de acordo com as orientações no vídeo de
baixa e instalação na Aula 11 - Trabalho de Mapeamento de Processos.

2. SIMULAÇÃO1

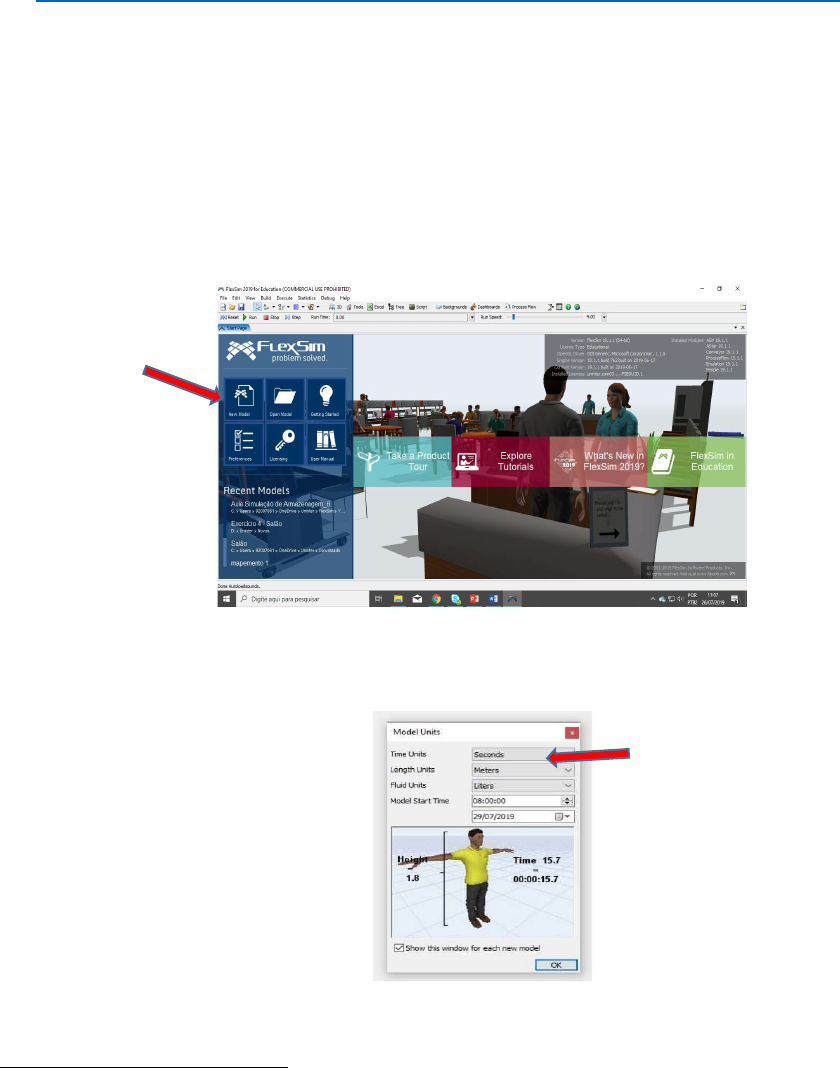

 PASSO 1 - ETAPA INICIAL: DEFINIR AS UNIDADES DO MODELO:

 Abrir o programa: Acionar “New Model”


Fonte: FlexSim
 Deixe em metros e segundos as unidades de distância e tempo.


Fonte: FlexSim

1 Adaptado do Curso Básico da FlexSim do Brasil

2

 PASSO 2: ADICIONAR OS OBJETOS NO MODELO

 Arrastar os objetos para a superfície de simulação e posicioná-los conforme o
layout abaixo:



Fonte: FlexSim

 PASSO 3: NOMEAR OS OBJETOS CONFORME ABAIXO

 Clique no objeto 3D e mude seu nome na aba “Quick Properties” que aparece ao
lado direito da tela
 Siga rigorosamente os nomes na figura:




Fonte: FlexSim

 PASSO 4: CONECTAR OS OBJETOS CONFORME IMAGEM ABAIXO

 Pressione a tecla “A”, clique no objeto de origem e em seguida no de destino.
 Primeiramente conecte a entrada de pallets no empacotamento e a separação na devolução
de pallets;


3


Fonte: FlexSim

 Após complete as demais conexões, sempre pressionando a tecla “A”.
 Pressionando a tecla “S” faça a ligação da Máquina Nova para o Operador e também da
Máquina Velha para o mesmo Operador;
 Pressionando a tecla “S” faça a ligação do Empacotamento para o Transportador.

Comentário: Como conectar objetos

 As portas de saída-entrada são normalmente utilizadas para determinar o fluxo dos materiais
ou itens (entidades);
 As portas centrais permitem o controle e automação de outras funções do FlexSim, e.g.
operadores de máquina, transportadores, etc..







Fonte: FlexSim

 PASSO 5: SEGUIR AS ORIENTAÇÕES CONFORME IMAGENS ABAIXO:

 A matéria prima chega no processo respeitando uma exponential(0,10) segundos
 Aguarda em uma fila para ir para uma das duas máquinas de processamento.
 Capacidade das Filas: 50 unidades
 Lógica de distribuição dos itens entre as duas primeiras máquinas: Primeiro disponível













4

 Distância entre duas máquinas: 10 metros
 Tempo processamento máquina mais velha: gama (0,5,3) segundos
 Tempo processamento máquina mais nova: normal(10,2) segundos
 Tempo de setup de ambas as máquinas: 3 segundos






 Temos um operador para
operar as duas máquinas.
 Alocação do operador: tarefa
esperando a mais tempo (sort
by task sequence priority)
 Depois de processados os
produtos vão para uma fila
onde aguardam para serem
empacotados.







5

 Tempo de empacotamento: normal (10,5) segundos
 Quantidade de produtos a serem combinados: 4 caixas em cima do pallet


















 Selecionar a Aba “Flow” e marcar a caixa “Use Transport” na Empacotadora



 Distância entre empacotamento e separação: 20m (cada quadrado menor no solo
tem 1 metro quadrado)
 Tempo de separação: uniform(5,15)
 Velocidade da empilhadeira: 1m/s
6






















 Tempo de processamento: triangular (5,15,10)s







7

 PASSO 6: DEFINIÇÃO DO TEMPO DE SIMULAÇÃO E EXECUÇÃO

 Clique na seta em preto localizado na barra principal entre “Run Time” e “Run Speed”
para aparecer a tela abaixo.


Fonte: FlexSim

 Selecione a opção “Stop Time” e defina o valor referente ao que foi pedido: 86400
segundos
 Durante a execução do modelo, a velocidade da simulação pode ser alterada
deslizando-se o cursor da barra “Run Speed”, ou alterando seu valor na caixa ao
lado.

 PASSO 7: EXECUTANDO O MODELO

 Selecionar o solo em qualquer ponto da tela e em Quick Properties à direita da tela
localizar “Show Names” e mudar para “Show Names and Stats”




 Ao rodarmos o modelo obteremos: a quantidade de itens em processo WIP e
processados, que podem ser visualizados bastando selecionar a Entidade e verificar
a tabela resumo à direita na tela em “Quick Properties”:







8

CHECK LIST DOS DADOS PARA CONFERÊNCIA DA SIMULAÇÃO

 “A matéria prima chega no processo respeitando uma exponential(0,10)
segundos e aguarda em uma fila para ir para uma das duas máquinas de
processamento.

 Temos duas máquinas, uma mais velha, que demora gamma(0, 5, 3) segundos
para processar e uma mais nova, que demora normal(10, 2) segundos, as duas
com tempo de preparação de 3 segundos. Temos um operador para operar as
duas máquinas.

 Depois de processados os produtos vão para uma fila onde aguardam para serem
empacotados.

 Eles são colocados em cima de um pallet e depois transportados por uma
empilhadeira até um ponto de separação. Essa empilhadeira não é muito rápida,
chegando no máximo à 1 metro por segundo.

 Os produtos são desempacotados e passam por um novo processo, que demora
triangular(5, 15, 10) antes de ir para a próxima linha do processo.”

 Capacidade das Filas: 50 unidades
 Lógica de distribuição dos itens entre as duas primeiras máquinas: Primeiro
disponível

 Distância entre duas máquinas: 10 metros
 Propriedades do Operador: Padrão do FlexSim
 Alocação do operador: tarefa esperando a mais tempo
 Tempo de Empacotamento: normal(10, 5) segundos
 Propriedades da Empilhadeira: Padrões do FlexSim, exceto pela velocidade
máxima de 1 metro por segundo

 Chegada de Pallets: Sempre disponíveis
 Distância entre empacotamento e separação: 20 metros
 Tempo de separação: uniform(5, 15)
 Chegada de matéria prima: exponencial(0, 10) segundos
 Tempo processamento máquina mais velha: gama (0, 5, 3) segundos
 Tempo processamento máquina mais nova: normal(10, 2) segundos
 Tempo de setup de ambas as máquinas: 3 segundos
 Tempo de empacotamento: triangular(5, 15, 10)
 Quantidade de produtos a serem combinados: 4 caixas em cima do pallet.





9

3. UTILIZANDO UM SOFTWARE ESPECÍFICO ELABORE O FLUXOGRAMA DA
SIMULAÇÃO EFETUADA NO FLEXSIM. O ANEXE EM FORMATO PDF OU JPG NA
PERGUNTA DISCURSIVA DA ATIVIDADE PRÁTICA:

Sugestões Softwares Free:

o Heflo: https://app.heflo.com/?_ga=2.256503630.496391554.1564402783-
500102708.1533396598
o Bizagi: https://www.bizagi.com/pt/produtos/bpm-suite/modeler
o Lucidchart: https://www.lucidchart.com/pt-BR/users/login

ORIENTAÇÕES PARA ENTREGA DA ATIVIDADE PRÁTICA

1) Responder as perguntas objetivas com base nos resultados da atividade
diretamente no AVA (1 ponto);

2) Elaborar um fluxograma da atividade simulada com auxílio de software livre
(sugestões no item 3 acima) e anexar o arquivo salvo na pergunta discursiva da
avaliação: (1 ponto)

3) Anexar na pergunta discursiva uma foto sua realizando a simulação no FlexSim
(pode ser tipo selfie)

4) Anexar na pergunta discursiva um arquivo com a simulação no FlexSim.

ATENÇÃO: o FlexSim salva dois tipos de arquivos, um com o formato fsm e uma cópia de
segurança no formato fsm!. O AVA não aceita o sinal ! E se quiser anexar este arquivo de
segurança, basta excluir o sinal ! do nome do arquivo.



ATENÇÃO: SE HOUVER CARACTERIZAÇÃO DE PLÁGIO, O
TRABALHO SERÁ CONSIDERDO NULO E A NOTA ZERA ZERADA
