FA-972 – Drenagem de Solos Agrícolas – 09/06/2015 - GABARITO
Lista de exercício: espaçamento de drenos

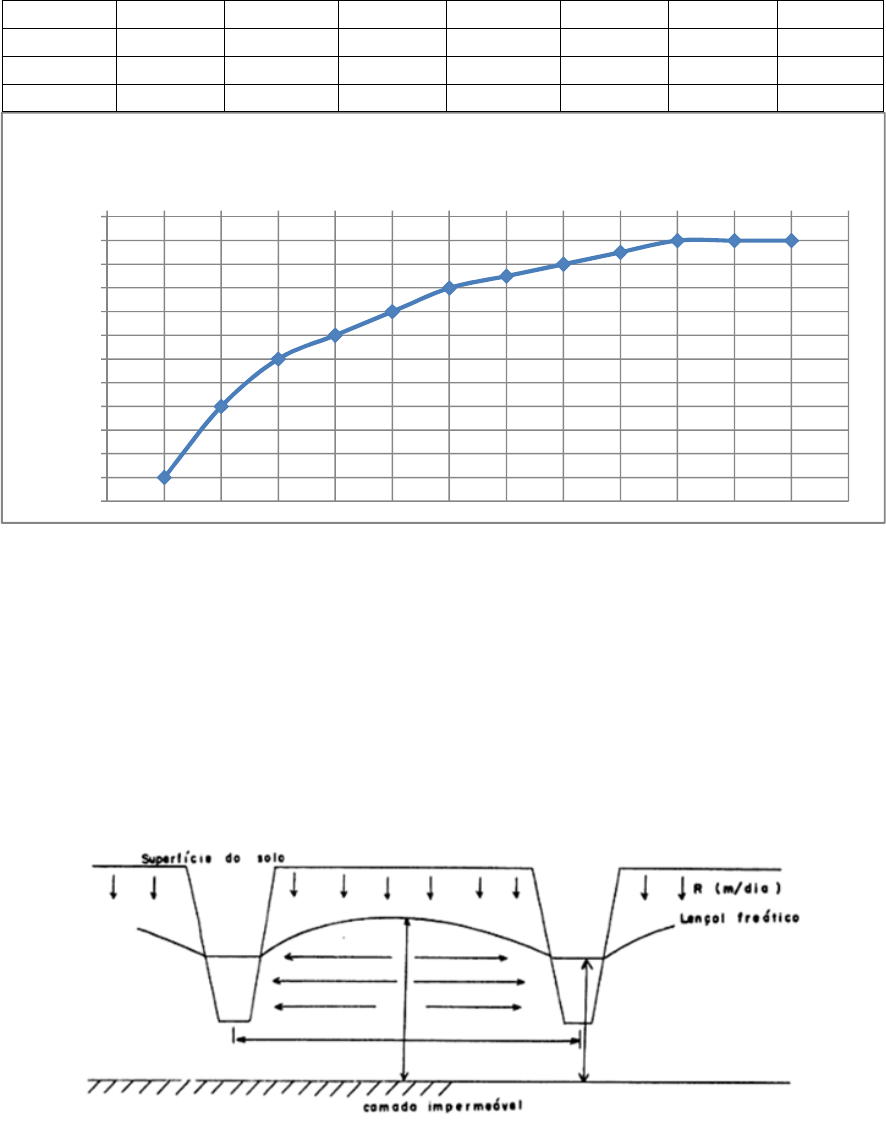

QUESTÃO 01 – Em um projeto de drenagem foi feito um levantamento para determinar a linha
de efeito útil de drenagem de um canal seguindo a metodologia do método direto para o cálculo
do espaçamento dos drenos. Para tanto foram construídos 12 poços piezométricos espaçados por
15 metros em uma linha perpendicular à um canal de drenagem e após estabilização foram lidas
as alturas de água até a superfície do solo. Construa um esquema e calcule o espaçamento dos
drenos para essa área, considerando que o lençol deve ficar à 1 metro da superfície do solo.
Distância Altura Distância Altura Distância Altura Distância Altura
15 1,5 60 0,9 105 0,65 150 0,5
30 1,2 75 0,8 120 0,6 165 0,5
45 1 90 0,7 135 0,55 180 0,5

O lençol freático alcança a profundidade desejada à uma distância de 45 metros do dreno
construído, sendo que então esta deva ser a distância média entre os drenos, logo o espaçamento
dos drenos nessa área será de 90 metros e a profundidade deve ser a mesma do dreno construído
para realização do ensaio.

QUESTÃO 02 – Uma área irrigada deve ser drenada a uma profundidade de 1,8 m. A camada
impermeável está a 6,8 m de profundidade, o solo é homogêneo e possui condutividade
hidráulica 0,8 m/dia. A profundidade do lençol deve ser de no máximo 1,5 m e a recarga máxima
será 1mm/dia. Calcule o espaçamento dos drenos e preencha o esquema com os dados fornecidos.
Utilize a fórmula de Donnan para calcular o espaçamento e explique quais são as características
desse sistema que permitem a utilização desse modelo.


0,4
0,5
0,6
0,7
0,8
0,9
1
1,1
1,2
1,3
1,4
1,5
1,6
0 15 30 45 60 75 90 105 120 135 150 165 180 195
A
lt
u
ra
 d
e
 Á
gu
a
Distância


QUESTÃO 03 – O lençol freático fica a 0,5 metros da superfície do solo em uma área agrícola
após uma chuva intensa. É necessário que após 3 dias o lençol esteja a 1 metro da superfície do
solo. Considere a profundidade dos drenos 1,8 m, condutividade hidráulica igual a 0,8 m/dia,
espessura do extrato equivalente igual a 3, fração drenável igual a 0,05. Calcule o espaçamento
dos drenos e preencha o esquema com os dados fornecidos. Utilize a fórmula de Glover Dumm e
explique quais são as características desse sistema que permitem a utilização desse modelo.




L=51
• Fórmula de Donnan




• L = Espaçamento dos drenos, m
• K = Condutividade Hidráulica, m/dia
• B = Distância do lençol até a camada impermeável
• D = Distância da superfície da água até a camada impermeável, m
• q = Coeficiente de drenagem, m/dia

• Fórmula de Glover-Dumm





• L = espaçamento dos drenos
• K = condutividade hidráulica, m/dia
• D = espessura do extrato onde há fluxo horizontal, m
• D0 = espessura do extrato equivalente
• t = tempo em ocorre a descida do lençol, dias
• B = Fração drenável do espaço poroso
• h0= altura do lençol antes da descida
• ht = altura do lençol após a descida

( )
q
DBKL
22
2 .4 −
=






=
t
o
h
h
tDKL
.16,1ln.
...
2
2
β
pi





 +
+=
4
to
o
hhDD
