LISTA DE EXERCÍCIOS 06/12 – Permeabilidade e percolação

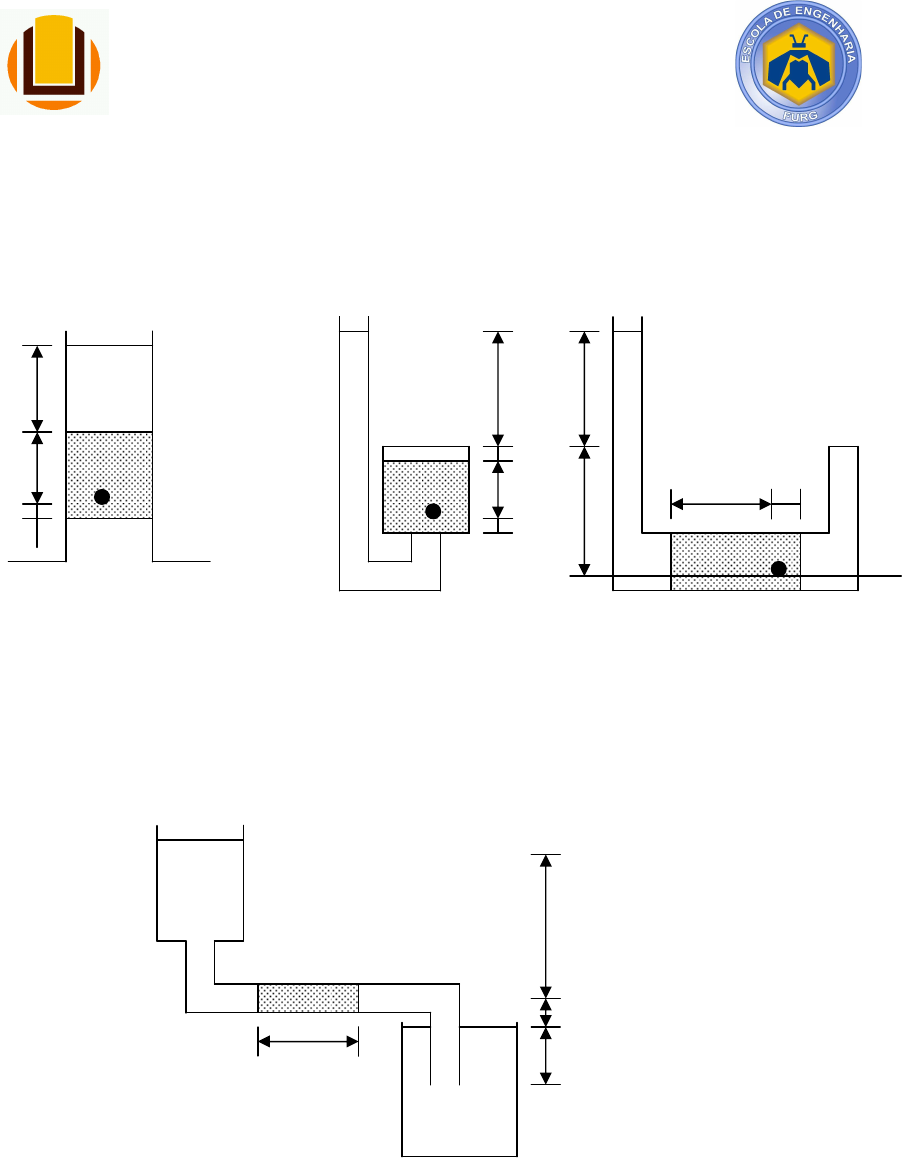

1) Determinar para cada um dos casos das figuras abaixo a carga de posição, a carga
piezométrica e a carga total para o ponto A. Traçar o diagrama de cargas para cada um dos
casos.






2) Para os permeâmetros acima, calcular a velocidade do fluxo (v) e a velocidade de
percolação (vp), sabendo que a porosidade do solo é 45% e seu coeficiente de
permeabilidade é 0,0005 m/s.
3) Que volume de água passa em 5 min pelo tubo cilíndrico de diâmetro igual a 2 cm que
contem uma amostra de silte arenoso cujo coeficiente de permeabilidade é 6.10-6 cm/s?







4) A análise granulométrica de uma areia média uniforme apresentou os seguintes resultados:
D60= 0,7mm e o coeficiente de uniformidade (Cu) = 2. Utilizando a relação empírica de
Hazen, estime o coeficiente de permeabilidade desta areia.
5) Uma areia bem graduada de grãos angulares tem um índice de vazios máximo de 0,83 e
um índice de vazios mínimo de 0,51. Prever teoricamente a relação entre os coeficientes
de permeabilidade desta areia nos estados de máxima e mínima compacidade.
NA NA
NA≡NR
NA
60
30
90
120
A
NA≡NR
30
30
90
120
A
NA
NR
30 90
120
150
Cotas em cm
NA
NA
20 cm
40 cm
5 cm
10 cm
A
6) Num permeâmetro de carga constante (∆H = 100cm) recolheu-se um volume de 10 cm3
em 6 min. O corpo de prova tinha comprimento de 12 cm e diâmetro de 5 cm. Determinar
o coeficiente de permeabilidade do solo.
7) Em um ensaio em permeâmetro de carga constante, a diferença entre os níveis de entrada
e saída d’água é igual a 15cm. Verifica-se que, em 3min, uma amostra cilíndrica com
15cm de altura e 5cm de diâmetro deixa passar 196cm3 de água. Qual o coeficiente de
permeabilidade do material?
8) Num permeâmetro de carga variável, a altura inicial de carga era 111 cm a após
decorridos 25 min. chegou a 109,5 cm. Determinar o coeficiente de permeabilidade do
solo, sabendo que o corpo de prova tinha altura de 12,5 cm e diâmetro de 5 cm e a área do
tubo de carga era de 1,474 cm2.
9) Na determinação do coeficiente de permeabilidade de um solo argiloso, os dados de
ensaio foram os seguintes: altura d’água inicial = 32cm; altura d’água final = 30cm; tempo
decorrido = 6,5min; diâmetro da seção da bureta = 1,7mm; diâmetro da seção da amostra
= 6,35cm; altura da amostra = 2,54cm. Calcule o coeficiente de permeabilidade do solo.
10) Em um ensaio de infiltração realizado num furo de sondagem com 10cm de diâmetro, o
nível d’água baixou, em média, 20cm num intervalo de tempo de 2min. Sabendo que o
nível d’água inicial distava 2,4m do nível do lençol freático, calcular a permeabilidade do
estrato ensaiado.
11) Num terreno arenoso foram realizados ensaios de bombeamento cujos valores médios são
indicados abaixo. Sabendo que o regime permanente é obtido com uma bomba de vazão
60 l/min, calcular a permeabilidade da areia.







12) Determinar no permeâmetro a tensão efetiva no ponto P e se a areia está sujeita ao
fenômeno de liquefação e, em caso negativo, qual a altura H para que ocorra o efeito de
areia movediça.




NAi
NAf
16,5m
11,5m 11,5m
9m
13,5m
NA
NA
20cm
20cm
10cm
H=20cm
P γsat= 20kN/m3
13) Determine a quantidade de água que escoa durante 42min através do tubo de seção
100 cm2, que armazena uma amostra de solo cujo coeficiente de permeabilidade vale
4x10-6 cm/s.
15cm
40cm
NA
NA
45o
30cm

14) Um cilindro de seção transversal de 25cm2 está cheio de areia cujo coeficiente de
permeabilidade é 0,5 cm/s. A água percola através da areia sob carga constante, segundo o
permeâmetro ilustrado abaixo. Determinar a quantidade de água que percola em 10min.





15) No permeâmetro abaixo, estabelece-se um fluxo d’água em regime permanente. Pede-se:
a) Avaliar se a areia está sujeita ao fenômeno de liquefação;
b) Avaliar a vazão aproximada da torneira para manter a carga constante;
c) Fornecer as especificações do filtro para proteção no combate ao fenômeno de areia
movediça




















30cm
15cm
25cm
20cm
NA
NA
NA
NA
150cm
30cm
80cm
φ=200cm
Dados da areia:
Areia fina limonítica
γs= 36 kN/m3
n = 45%
D15 = 0,1mm
D85 = 0,2mm
K = 10-3 cm/s
16) Para o permeâmetro abaixo, determinar a carga H para a qual ocorrerá o fenômeno de
areia movediça. Qual o volume d’água que percolará através da areia para uma carga
H = 30cm, num intervalo de tempo de 2 horas?






17) Sob influência de pressão artesiana, percolam através de uma camada de areia siltosa
cerca de 0,5 m3/s de água. Qual será a velocidade de percolação se a pressão for duplicada
e a distância de percolação reduzida pela metade?

18) A quantidade de água que percola através da camada de areia, representada na figura
abaixo, foi estimada em 12 m3/dia (por metro linear). Instalados piezômetros destinados
ao monitoramento do fluxo, foram medidas as pressões indicadas. Estimar o coeficiente
de permeabilidade desta areia.








19) Na situação abaixo, que representa um reservatório em que foi interrompida a alimentação
d’água, quanto tempo levará para que o lago seque?











NA
NA
 H
10cm
20cm
φ=40cm
Dados da areia:
Areia fina
γs= 26,5 kN/m3
n = 46%
K = 10-3 cm/s
5m
10m
50m 100m 150m 200m
+10,0




 0,0



-4,0

Silte arenoso K = 2 . 10-5 cm/s
NA
Areia grossa
Água
20) Avalie a quantidade de água que diariamente escoa através da camada arenosa de 30cm de
espessura situada abaixo da barragem impermeável, considerando uma faixa de 1m de
largura. A determinação do coeficiente de permeabilidade da areia por ensaio de
permeâmetro de carga constante forneceu os seguintes resultados: diâmetro da amostra
cilíndrica = 7cm; altura da amostra = 13cm; volume medido = 60cm3; tempo = 1,5min e
carga hidráulica = 30cm.

NA
NA
35m
6m
1,5m


21) O peso específico real dos grãos de uma areia é 26,4 kN/m3 e sua porosidade é de 35% no
estado fofo e 27% no estado compacto. Determinar os gradientes hidráulicos críticos para
esta areia nos dois estados de compacidade.

22) Para a construção das fundações de uma ponte sobre areia grossa cujas características são
indicadas no esquema abaixo, será necessária a cravação de estacas-prancha. A cota
prevista para a fundação é –4m e o projeto prevê estacas com 22m de comprimento total e
uma folga de 2m acima do nível máximo das águas do rio (+ 8m). Verificar se o
dimensionamento das estacas está correto quanto ao problema de liquefação da areia.
Caso contrário, redimensione para um fator de segurança igual a 1,5 no que se refere ao
fenômeno de areia movediça.












23) Num depósito sedimentar aparecem entremeadas camadas de argila e de areia fina. As
camadas de argila atingem em média 3 m e as de areia 1 cm. Avaliar os coeficientes de
permeabilidade equivalentes nas direções horizontal e vertical, sabendo que a
permabilidade da areia é 150 vezes maior que da argila. Que variação haveria na vazão
pela fundação da barragem se por deficiência de investigação tivesse sido adotado no
projeto o coeficiente de permeabilidade da argila?




Areia compacta
γs = 26,5 kN/m3
e = 0,28

NA
NA
∆H
z
+ 10m
+ 8m
0
- 4m
- 12m
24) Para o terreno abaixo, determine os coeficientes de permeabilidade vertical e horizontal
equivalentes.
Areia média fofa
K = 1,5.10-2 cm/s
Areia média compacta
K = 1.10-2 cm/s
Areia fina K = 5.10-3 cm/s
Silte argiloso
K = 6.10-7 cm/s
0
- 1,5m
- 4m
- 5,25m
- 8,25m

25) No permeâmetro esquematizado a seguir tem-se uma amostra de areia fina de peso
específico aparente saturado de 20 kN/m3 ediâmetro efetivo igual a 0,1mm.
a) Qual a altura H necessária para gerar o fenômeno de areia movediça?
b) Se substituirmos 10 cm de areia fina por areia média (com D10 = 0,5mm) de mesma
densidade, continuará ocorrendo o fenômeno de areia movediça para o mesmo valor
de H?

26) As linhas de percolação de uma rede de fluxo são horizontais num solo de K = 2x10-5 cm/s
e incidem sobre uma faixa de areia fina com D10 = 0,2mm, inclinada de 45o e de espessura
igual a 5m. Determinar a nova direção das linhas de percolação à jusante da referida faixa,
sendo aí o solo de permeabilidade igual a 4x10-6 cm/s

27) Determinar qual a profundidade h que deverá ser engastadas as estacas-pranchas ilustradas
para que não ocorra o fenômeno de liquefação da areia no ponto A. Desprezar a espessura
dos anteparos e adotar o caminho de percolação indicado. Se ocorresse a liquefação da
areia, quais as medidas de proteção recomendadas?

28) No esquema a seguir, representar o diagrama de variação de cargas altimétricas, de
pressão e total e calcular a vazão que percola. Verificar se a areia está sujeita ao fenômeno
de areia movediça. Em caso negativo, determinar a carga mínima que poderá conduzir o
solo àquela condição. Determinar ainda a curva granulométrica de um filtro que sirva para
proteger esse solo, sabendo que ele tem a seguinte composição granulométrica:
Diâmetro (mm) 0,42 0,36 0,28 0,10 0,06
% retida acumulada 0 14 40 84 100

29) Determinar o volume de água que passa pelo sistema esquematizado na figura a seguir
após passados 15 minutos. Calcular as pressões neutras nos pontos A, B, C. O solo está
sujeito ao fenômeno de areia movediça? Explicar.

K = 4.10-3 cm/s

γsat = 21 kN/m3
Areia fina

K = 2.10-3 cm/s

γsat = 20 kN/m3
seção: 20 x 20 cm2
30) As pressões neutras nos pontos 1 e 2 da figura a seguir valem, respectivamente, 200 kPa e
30 kPa. Calcular a vazão que percola pelo sistema.

31) No permeâmetro abaixo, a areia A tem seção transversal ao fluxo de área igual a 100cm2,
k=4x10-3cm/s e γsat=18kN/m3, e a areia B, área de 400cm2, k=2x10-3cm/s e γsat=18 kN/m3.
a) Verifique a possibilidade de ocorrer liquefação das areias A e B;
 b) Calcule a tensão efetiva no ponto central da areia B.

20cm
20cm
20cm
10cm
10cm A
B


32) No permeâmetro de seção quadrada abaixo, só existindo as areias A (ka = 10-2cm/s) e B
(kb = 2 x 10-2cm/s), não ocorre o fenômeno de liquefação da areia. Entretanto, para reduzir
o gradiente de saída nessa areia para menos da metade de seu valor decidiu-se introduzir a
areia C. Qual deverá ser o coeficiente de permeabilidade dessa areia para que o objetivo
seja atingido?

 10cm
10cm
10cm
12cm
8cm
15cm
A
B
C

33) Na figura abaixo, apresenta-se a seção transversal de uma barragem com 120 m de
extensão e a rede de fluxo no maciço de fundação. O terreno de fundação é um arenito
com coeficiente de permeabilidade K =2,5x10-3
 m/s. Esse solo possui peso específico
saturado γsat= 20 kN/m3.
a) Qual a vazão que atravessa por dia o maciço de fundação da barragem?
b) Calcule a pressão neutra no ponto A da figura e caracterize em grandeza, direção e
sentido a força de percolação por unidade de volume na região sombreada na mesma
figura.
c) Avalie a segurança quanto à ruptura hidráulica por liquefação do solo de fundação.



34) Considere o permeâmetro de seção de 30 x 30 cm representado na figura.
a) Calcule a vazão;
b) Para os pontos A, B, C e D determine a carga hidráulica altimétrica, piezométrica e
total;
c) Determine também as tensões totais e efetivas verticais para os mesmos nestes pontos,
considerando γ1 = 20 kN/m3 e γ2 = 18 kN/m3;
d) Verifique a condição de liquefação dos dois solos

35) Uma amostra da camada de areia abaixo indicada, com 6 cm de altura e 44 cm2 de seção
transversal, foi submetida a um ensaio de permeabilidade em laboratório. Observou-se
uma variação da coluna d’água no tubo do permeâmetro (seção transversal igual a 2,1
cm2) de uma altura inicial de 81 cm para uma altura final de 39,5 cm em um intervalo de
tempo igual a 1 min e 32 s.
a) Calcule o coeficiente de permeabilidade da areia;
b) Considerando o artesianismo apontado pelo piezômetro instalado na profundidade do
ponto 1, qual a máxima profundidade d que poderia ser escavada na argila para que não
ocorra liquefação da areia no ponto considerado e por conseqüência ruptura do fundo da
escavação?


36) Numa tubulação industrial de seção circular, as areias A e B são utilizados como filtro. As
areias apresentam Ka = 10-3cm/s e Kb = 2.10-3cm/s. Para reduzir o gradiente hidráulico na
areia A para um terço de seu valor e com isso ter maior segurança quanto ao fenômeno de
liquefação, decidiu-se introduzir o solo C. Qual deverá ser o coeficiente de
permeabilidade dessa areia para que o objetivo seja atingido?


37) Para um ensaio de permeabilidade com carga variável tem-se os seguintes dados:
comprimento da amostra = 500mm; área da amostra = 16cm2; área do tubo superior =
0,97cm2; altura de carga no tempo 0 = 760mm; altura de carga no tempo 8 min = 410mm.
Calcule a permeabilidade do solo na temperatura do ensaio e a altura de carga esperada
para o tempo 6min.

20cm
20cm
24cm
16cm
30cm
A
B

20cm
30cm
C
38) No perfil de subsolo abaixo ocorre fluxo d´água através de uma camada permeável de
areia entre duas camadas de argila consideradas impermeáveis. Calcule a vazão em
m3/h/m para os seguintes dados: H = 5,5m; H1 = 3m; h = 2,8m; L = 52m; α = 5º e K =
0,05cm/s.


39) Uma camada de solo permeável com inclinação α de 10º estende-se sobre uma camada
impermeável, conforme mostrado na figura abaixo. Sabendo que o coeficiente de
permeabilidade da camada permeável é de 4,8 x 10-3 cm/s e que H = 3 m, calcule a vazão
que percola pela mesma (em litros/h/m de largura).



40) Considerando a configuração de ensaio abaixo, onde o abastecimento mantêm constante o
nível d´água superior, calcule o coeficiente de permeabilidade do solo para os seguintes
dados: L = 45 cm; diâmetro do corpo de prova = 25 cm; h = 70 cm; volume d´água
coletado em 3 minutos = 300 ml



41) A figura abaixo mostra a formação de um filtro por três camadas de solo em um tubo de
seção 100 mm x 100 mm. Considerando os dados apresentados: (a) calcular a vazão
percolada; (b) calcular as alturas hA e hB dos piezômetros indicados na figura


42) A existência de uma camada de areia de 2 m de espessura foi detectada ao longo de uma
extensão de 500 m de um dique. O coeficiente de permeabilidade da mesma é 3 m/dia.
Calcule a permeabilidade que flui para a vala em m3/min.



43) As areias A e B foram ensaiadas em um permeâmetro de seção quadrada segundo duas
montagens diferentes, conforme a figura abaixo (com cotas em cm). O coeficiente de
permeabilidade da areia A é 4 vezes maior que o da areia B (kA = 4.10-4 m/s e kB = 1.10-4
m/s).
a) Comprove em qual das duas montagens ter-se-á a maior vazão;
b) Considerando 20 kN/m3 e 18 kN/m3, como os pesos específicos aparentes saturados
das areias A e B, respectivamente, avalie a condição de liquefação de cada uma delas
nos dois casos.


44) Considerando a configuração de ensaio abaixo, onde o abastecimento mantém constante o
nível d´água superior, calcule a altura h2 no piezômetro para os seguintes dados: L1 =
60 cm; L2 = 40 cm; h1 = 100 cm e k1 = 6.k2


45) No problema de percolação sob cortina de estaca prancha apresentado na figura abaixo,
considerando que o solo arenoso de fundação apresenta um coeficiente de permeabilidade
de 5x10-3cm/s, determine a vazão diária percolada por metro de cortina e a leitura
(altura do nível em relação a superfície do terreno) de piezômetros instalados nos
pontos a, b, c e d.

46) No permeâmetro abaixo tem-se uma amostra de areia com peso específico aparente de 20
kN/m3, porosidade de 45% e coeficiente de permeabilidadede 5.10-2 m/s. Após o
estabelecimento do fluxo em regime permanente, pede-se:
a. Calcular a carga piezométrica no ponto P;
b. Calcular as velocidades de fluxo e de percolação;
c. Verificar se a areia está sujeita ao fenômeno de liquefação;
d. Calcular a vazão da torneira para manter a carga constante.

47) Considerando a percolação sob barragem ilustrada abaixo e a rede de fluxo simplificada
traçada, pede-se:
a. A vazão diária percolada considerando o terreno permeável com coeficiente de
permeabilidade de 5.10-3 cm/s;
b. Esboçar o diagrama de subpressão sob a barragem;



48) Para a situação de fluxo ilustrada a seguir, de percolação sob barragem de gravidade em
concreto, considerando um terreno isotrópico com k = 1.10-4 m/s.
a. Calcule a vazão diária percolada por metro de barragem;
b. A leitura indicada no piezômetro instalado no ponto k;
c. Com base nas indicações da ilustração, indique a verificação de segurança à
liquefação a ser realizada.


49) Considere o terreno abaixo:
a. Indique a direção do fluxo e calcule a vazão por quilômetro quadrado (em
planta);
b. Calcule a pressão neutra e a tensão efetiva no ponto B

50) A figura abaixo representa a rede de escoamento bidimensional em torno de uma
ensecadeira de grande desenvolvimento longitudinal, realizada num maciço granular cujo
peso específico aparente é 20 kN/ m3 e o coeficiente de permeabilidade é de 5.10-4 m/s
a. Determine o volume d´água escoado diariamente por metro de ensecadeira;
b. Calcule a pressão neutra e as tensões total e efetiva vertical nos pontos A e B;
c. Avalie a segurança em relação ao levantamento hidráulico da escavação por
liquefação do solo contido entre as duas cortinas que formam a ensecadeira.


51) Considere o dispositivo da figura abaixo, onde ocorre fluxo descendente através de duas
amostras de solo. Calcule a vazão e trace os gráficos da variação da carga piezométrica de
A até B.

52) Na Figura abaixo está representada a rede de escoamento no maciço de fundação da
barragem de Crestuma (Portugal). Considerando o coeficiente de permeabilidade do solo,
k = 5.10-3 m/s.
a) Estime o volume de água que passa por dia sob a barragem tomando para esta um
comprimento de de 250 m;
b) Determine a subpressão da água no ponto A na base da barragem.


53) O perfil representa um maciço terroso de origem sedimentar formado três estratos, estando
instalados nele dois piezômetros.
a) Calcule a vazão diária, por metro quadrado, que percola através do estrato 2;
b) Calcule a pressão neutra e a tensão efetiva em um pouco situado no meio do estrato 2;
c) Sendo o estrato 2 arenoso, há risco de liquefação no mesmo? Comprove.
Dados:
Estrato 1: γ1 = 16, 1 kN/m3; K1 = 3.10-2 m/s
Estrato 2: γ2 = 20,6 kN/m3 ; K2 = 4.10-4 m/s;
Estrato 3: γ3 = 18,7 kN/m3 ; K3 = 4.10-8 m/s
