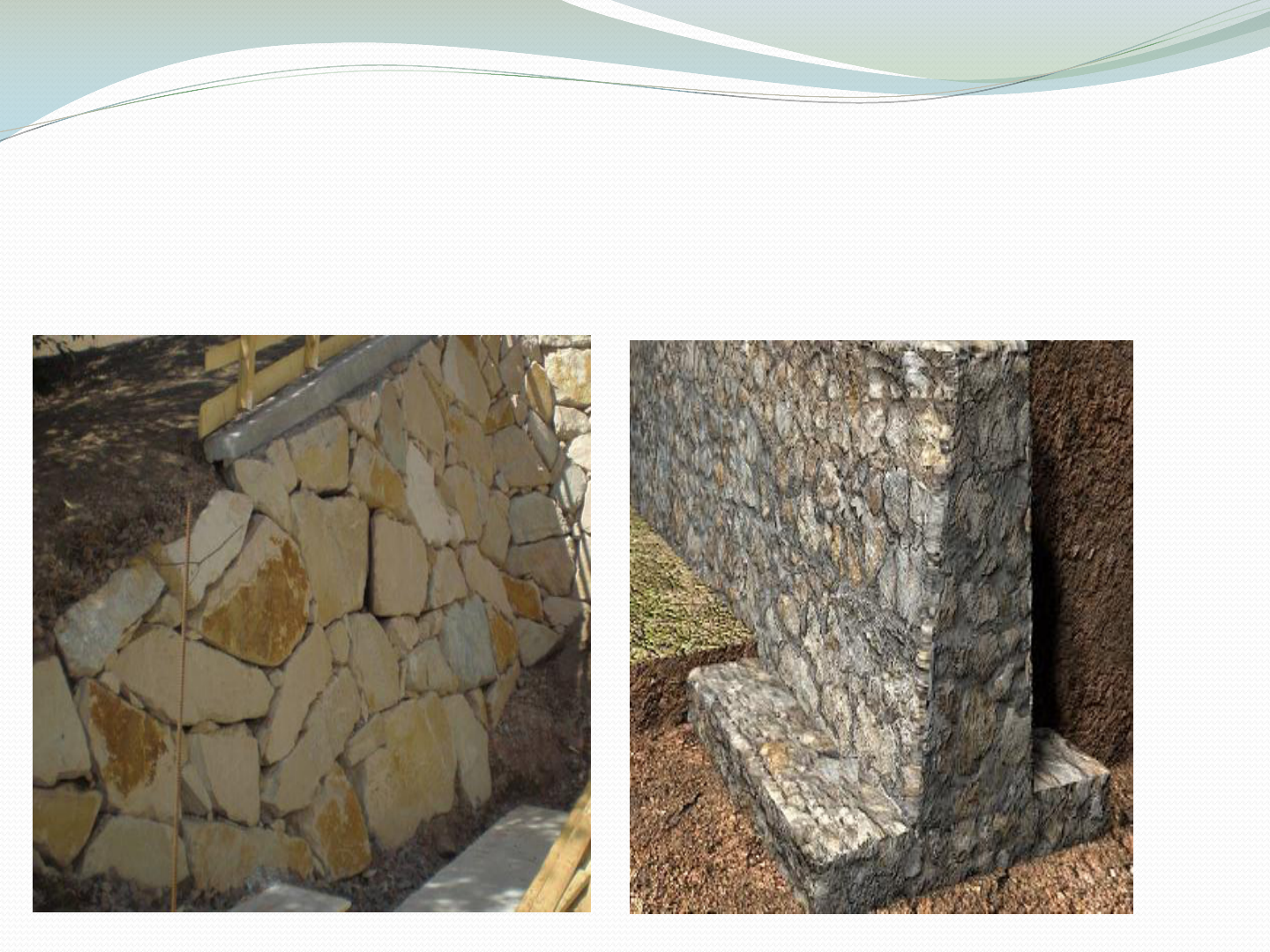

1 CONTENÇÕES MURO DE CONCRETO CICLÓPICO 2 CONTENÇÕES MURO DE CONCRETO CICLÓPICO TÉCNICA: uso de concreto com agregados de grandes dimensões (pedras de mão). Baixa resistência à tração, boa resistência à compressão. 3 CONTENÇÕES MURO DE CONCRETO CICLÓPICO RECOMENDAÇÃO: taludes com mais de 3 metros de altura. Obs: a drenagem é feita com barbacã e dreno de areia. 4 CONTENÇÕES CORTINA CRAVADA 5 CONTENÇÕES TÉCNICA: perfis cravados no terreno, onde são encaixados pranchões de madeira ou placas de concreto armado. Trabalha à flexão, sendo recomendada para contenção provisória. CORTINA CRAVADA 6 CONTENÇÕES CORTINA CRAVADA 7 CONTENÇÕES PAREDE DIAFRAGMA 8 CONTENÇÕES PAREDE DIAFRAGMA TÉCNICA: cortina de concreto (moldado in loco ou pré-moldado) em painéis sucessivos. As trincheiras são preenchidas com lama bentonita (um tipo de argila) para estabilizar as paredes e equilibrar o empuxo do lençol freático. 9 CONTENÇÕES PAREDE DIAFRAGMA Obs: LAMA BENTONITA => propriedade tixotrópica: • quando agitada: comportamento fluido • quando em repouso: forma de gel. 10 CONTENÇÕES PAREDE DIAFRAGMA Indicada na execução de escavações profundas junto a edificações preexistentes. Equipamento típico: CLAMSHELL. 11 CONTENÇÕES PAREDE DIAFRAGMA 12 CONTENÇÕES SOLO GRAMPEADO 13 CONTENÇÕES SOLO GRAMPEADO TÉCNICA: • perfurações sucessivas no maciço; • introdução de grampos; • recobrimento do talude com tela metálica • aplicação de concreto projetado (7 a 10 cm). 14 CONTENÇÕES SOLO GRAMPEADO GRAMPOS: barras, tubos de aço ou barras sintéticas. Função: resistir à tração e ao cisalhamento. Indicação: para taludes íngremes e/ou rochosos. 15 CONTENÇÕES SOLO GRAMPEADO
