Cálculo de Empuxos e Pressões

Prévia do material em texto

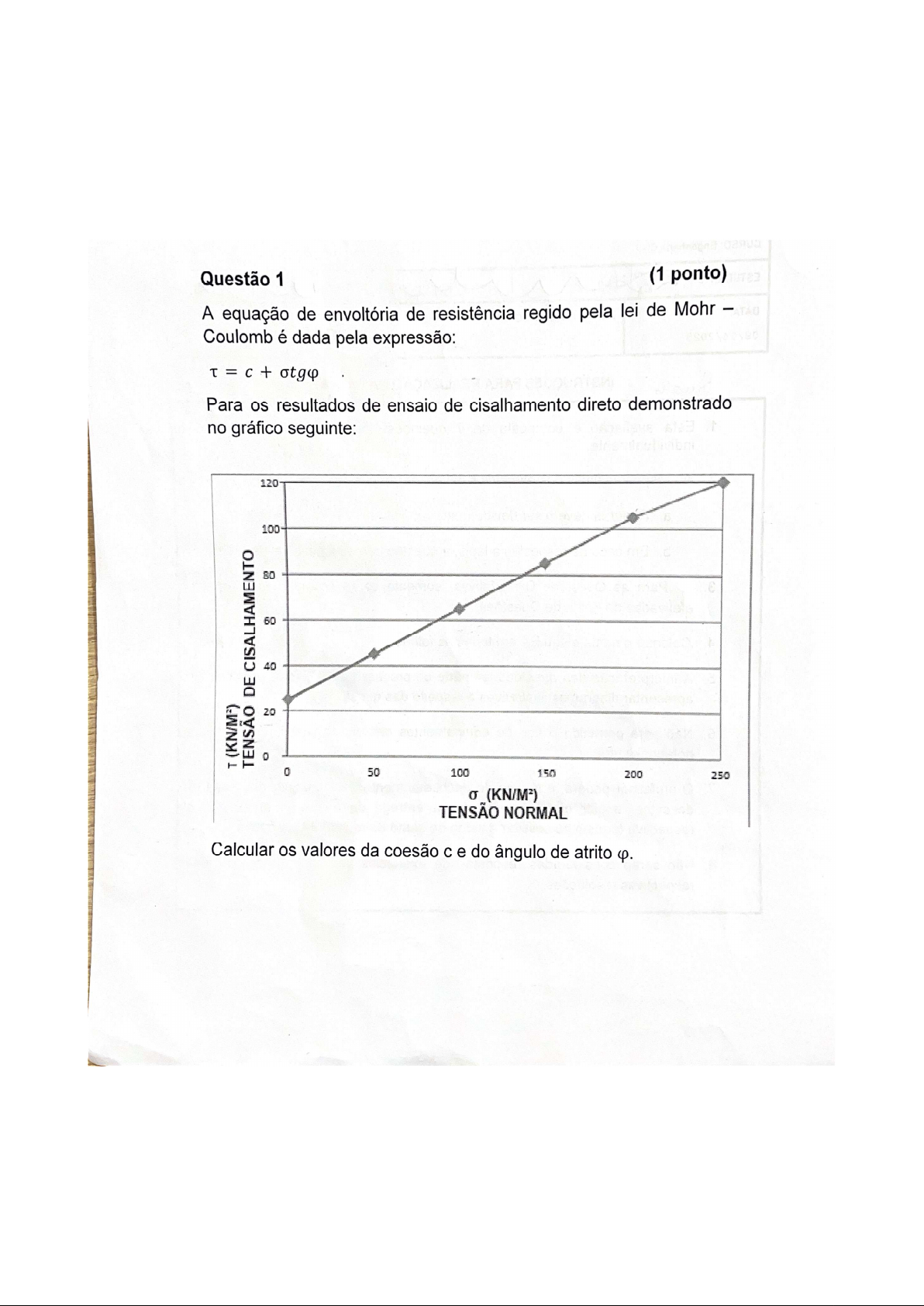

Questão 1 (1 ponto) A equação de envoltória de resistência regido pela lei de Mohr Coulomb é dada pela expressão: + Para os resultados de ensaio de cisalhamento direto demonstrado no gráfico seguinte: 120 100 T (KN/M²) TENSÃO DE CISALHAMENTO 60 40 20 0 0 50 100 150 200 250 σ (KN/M²) TENSÃO NORMAL Calcular valores da coesão C e do ângulo de atrito φ.Questão 2 (1,5 pontos) figura: muro de arrimo de concreto recebe a pressão ativa conforme a SC = 30 r= 20 4 = 30° 0,3 3 0,3 Determinar empuxo com seu ponto de aplicação. Questão 3 (1 ponto) Para determinar a pressão ativa de um solo com auxílio das expressões: Um perfil de solo representado pela figura:SOBRECARGA 40 kN/m² Print reen A 20 kN/m³ 4,00 C = 10 B 3 = 21 kN/m 5,00 = 23° C = 18 kN/m 2 C Determine a pressão ativa Pa na cota -9 m no ponto C. Questão 4 (1,5 pontos) A determinação da pressão ativa de um solo pode ser feito auxílio através das expressões: a O empuxo é obtido através das áreas do diagrama da pressão ativa. A contenção de 4m de altura apresenta o seguinte perfil.SOBRECARGA 10 kN/m² A 4,00 21 kN/m³ = 25° 2 C = 0 kN/m B Para o valor do ka = 0,41 determine o valor do empuxo com seu ponto de aplicação. Questão 5 (2 pontos) A determinação da pressão ativa de um solo pode ser feito auxílio através das expressões: Os dados para uma camada com 4 metros de altura estão representados a seguir. SOBRECARGA A 19 4,00 ka = 0,59 B Determine o valor da sobrecarga para obter um empuxo de 160,15 kN/m.Questão 6 (1,5 pontos) Uma contenção de 4,0 m de altura está representada pela figura: 0 rn = 19 b rn = 19 4 C = 0 C Com o auxílio das expressões para determinação das Pressões ativa (Pa) e passiva (Pp): Calcule OS empuxos ativo Ea e o passivoQuestão 7 (1,5 pontos) Uma contenção em repouso de 6 metros de altura recebe pressão da argila, no 1° metro a argila está seca, já nos próximos 5 metros se encontra saturada com a presença de água, conforme é mostrado na figura. a E b Nível de água 1 Argila rn = 17 sat = 18 r água = 10 5 ko = 0,70 C A pressão de uma contenção em repouso é determinada com auxílio da expressão: sub Determine os diagramas de pressão em repouso e da pressão
