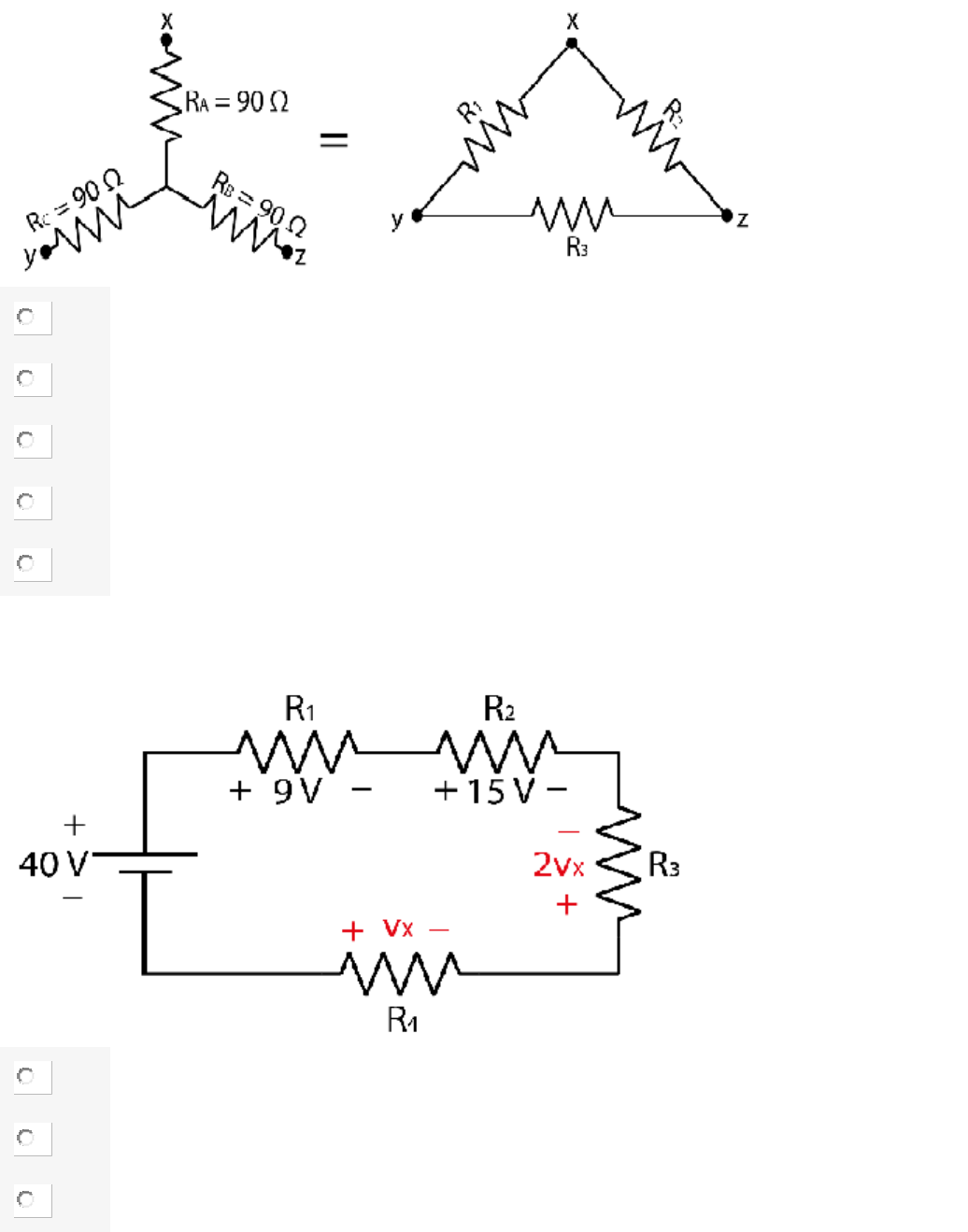

Calcule os valores de R1, R2 e R3 nos circuitos equivalentes abaixo utilizando a transformação DELTA-ESTRELA e assinale a alternativa correta.

	A
	R1=270 ohms; R2=90 ohms; R3=180 ohms.

	B
	R1=270 ohms; R2=270 ohms; R3=270 ohms.

	C
	R1=270 ohms; R2=180 ohms; R3=90 ohms.

	D
	R1=270 ohms; R2=180 ohms; R3=180 ohms.

	E
	R1=270 ohms; R2=90 ohms; R3=90 ohms.
Considerando o circuito a seguir, calcule o valor da tensão vx e assinale a alternativa correta.

	A
	vx=12 V.

	B
	vx=0 V.

	C
	vx=5,33 V.

	D
	vx=-5,33 V.

	E
	vx=-5 V.
Questão 3/5 - Eletricidade
No circuito abaixo, sabe-se que a resistência equivalente do circuito é de 40 ohms. Calcule o valor do resistor R4 e assinale a alternativa correta.

	A
	R4=9 ohms.

	B
	R4=18 ohms.

	C
	R4=3 ohms.

	D
	R4=25 ohms.

	E
	R4=40 ohms.
Questão 4/5 - Eletricidade
Considerando o nó representado pela imagem a seguir, determine a intensidade da corrente ix. Considere i1=10 A, i2=20 A e i3=12 A e i4=8 A.


	A
	ix=52 A.

	B
	ix=-52 A.

	C
	ix=12 A.

	D
	ix=-12 A.

	E
	ix=-60 A.
Questão 5/5 - Eletricidade
Considere as seguintes correntes elétricas: ix; i1=2 A; i2=8 A; i3=12 A; i4=25 A. Sabendo que as correntes ix; i1 e i3 entram no nó P e que as correntes i2 e i4 saem do nó P, calcule o valor da corrente ix e assinale a alternativa correta.

	A
	ix=28 A.

	B
	ix=-19 A.

	C
	ix=-27 A.

	D
	ix=10 A.

	E
	ix=19 A.
APOL 2
Questão 1/5 - Eletricidade
Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.


	A
	V1 = -2,63 V e V2 = 1,69 V

	B
	V1 = 1,65 V e V2 = 4,31 V

	C
	V1 = -6,72 V e V2 = -7,41 V

	D
	V1 = 6,72 V e V2 = 7,41 V

	E
	V1 = -0,65 V e V2 = -2,9 V
Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.

	A
	V1 = 11,05 V e V2= 8,42 V

	B
	V1 = 11,05 V e V2= -8,42 V

	C
	V1 = 25,1 V e V2= 12,7 V

	D
	V1 = 25,1 V e V2= -12,7 V

	E
	V1 = 12,7 V e V2= 25,1 V
Utilizar o teorema de Norton no circuito abaixo para calcular os valores de iN e RN. Assinale a alternativa correta.


	A
	iN = 5 A; RN = 2,5 ohms

	B
	iN = 1,6 A; RN = 7,5 ohms

	C
	iN = 2,4 A; RN = 7,5 ohms

	D
	iN = 2,4 A; RN = 30 ohms

	E
	iN = 1,6 A; RN = 30 ohms
Questão 4/5 - Eletricidade
Calcular o valor da corrente ix utilizando o teorema de Thévenin entre os terminais a e b no circuito da figura a seguir. Assinale a alternativa correta.


	A
	ix = 313 mA

	B
	ix = 160 mA

	C
	ix = 0 A

	D
	ix = -160 mA

	E
	ix = -313 mA
Questão 5/5 - Eletricidade
Utilizar o teorema de Norton no circuito abaixo para calcular os valores de iN e RN. Assinale a alternativa correta.


	A
	iN = -3,5 A; RN = 5 ohms

	B
	iN = 2 A; RN = 5 ohms

	C
	iN = 2 A; RN = 20 ohms

	D
	iN = 3,5 A; RN = 20 ohms

	E
	iN = 3,5 A; RN = 5 ohms
APOL 3
Questão 1/5 - Eletricidade
Calcular a constante de tempo (T) do circuito abaixo e assinale a alternativa correta.

	A
	T = 1 us.

	B
	T = 10 us.

	C
	T = 100 us.

	D
	T = 1 ms.

	E
	T = 10 ms.
Questão 2/5 - Eletricidade
Calcular a tensão vx no circuito abaixo utilizando o método das correntes de malha. Assinale a alternativa correta.

	A
	vx = -1 V.

	B
	vx = 1 V.

	C
	vx = -1,538 V.

	D
	vx = 1,538 V.

	E
	vx = 0 V.
Questão 3/5 - Eletricidade
No circuito abaixo, considerando que o capacitor estava descarregado antes do fechamento da chave, após quanto tempo a tensão do capacitor será aproximadamente igual à tensão da fonte? Assinale a alternativa correta.

	A
	1 s.

	B
	2 s.

	C
	3 s.

	D
	4 s.

	E
	5 s.
0:00:57
Questão 4/5 - Eletricidade
Calcular a função da tensão do circuito considerando que v(0) = 0 V e i(0) = 3 A. Assinale a alternativa correta.


	A
	v(t) = 12t e-10t V.

	B
	v(t) = 120t e-120t V.

	C
	v(t) = -120t e-10t V.

	D
	v(t) = -120t e-120t V.

	E
	v(t) = 120t e-10t V.
Questão 5/5 - Eletricidade
No circuito da figura abaixo, considerando que a corrente no indutor antes do fechamento da chave era nula, calcular a constante de tempo (T) do circuito e o valor final da corrente no indutor (iL) após um longo período de tempo do fechamento da chave. Assinale a alternativa correta.

	A
	T = 1 s; iL = 7,5 mA.

	B
	T = 1 us; iL = 7,5 mA.

	C
	T = 1 us; iL = 15 mA.

	D
	T = 1 ms; iL = 7,5 mA.

	E
	T = 1 ms; iL =15 mA
APOL 4
Questão 1/5 - Eletricidade
Encontrar os fasores das funções v1 = 10 cos(200t + 15°), v2 = 15 cos(200t) e v3 = 5 sen(200t), considerando V2 como sendo o fasor de referência. Assinale a alternativa correta.

	A


	B


	C


	D


	E

Questão 2/5 - Eletricidade
Um indutor de 4 H possui um núcleo com área (A) de 1 m2, permeabilidade magnética (u) de 1 H/m e comprimento (l) de 1 m. Qual é o número de espiras deste indutor?

	A
	4.

	B
	2.

	C
	1,5.

	D
	1.

	E
	0,5.
Questão 3/5 - Eletricidade
Obter o circuito equivalente de Thévenin do circuito a seguir, sabendo que:


	A


	B


	C


	D


	E

Questão 4/5 - Eletricidade
Obter o circuito equivalente de Norton do circuito a seguir, considerando que:


	A


	B


	C


	D


	E

Questão 5/5 - Eletricidade
No circuito da figura a seguir, calcular as correntes de malha I1 e I2. Assinale a alternativa correta.

	A
	I1 = 0,55 + j 0,165 A; I2 = 2 + j 2 A.

	B
	I1 = 1,468 + j 0,44 A; I2 = 0 - j 0 A.

	C
	I1 = 1,468 + j 0,44 A; I2 = 0 + j 2 A.

	D
	I1 = 0,55 + j 0,165 A; I2 = -2 + j 0 A.

	E
	I1 = 1,468 - j 0,44 A; I2 = 2 + j 0 A.
APOL 5
Questão 1/5 - Eletricidade
Obter os valores de Zth e Vth e do circuito equivalente de Thévenin do circuito a seguir.


	A


	B


	C


	D


	E

No circuito da figura abaixo, calcular a indutância equivalente sabendo que L1=1 H; L2=2 H; L3=3 H; L4=2 H; M12=0,3 H; M13=0,2 H; M14=0,2 H; M23=0,2 H; M24=0,2 H e M34=0,2.


	A
	7,8 H.

	B
	7,5 H.

	C
	8,0 H.

	D
	7,4 H.

	E
	7,2 H.
Questão 3/5 - Eletricidade
Calcule a indutância equivalente do circuito abaixo e assinale a alternativa correta sabendo que L1 = 2 H, L2 = 4 H e M12 = 1 H.


	A
	7 H.

	B
	8 H.

	C
	5 H.

	D
	3 H.

	E
	1 H.
Questão 4/5 - Eletricidade
Se uma fonte de tensão v(t) = 220cos(314,16t) V alimenta uma carga composta de um indutor de 0,5 H conectado em série a um conjunto composto por um resistor de 50 ohms em paralelo com um capacitor de 63,66 uF, calcular a corrente que circula no resistor. (Considere o fasor da fonte de tensão como referência).

	A


	B


	C


	D


	E

Questão 5/5 - Eletricidade
Calcule a corrente I0 do circuito a seguir e assinale a alternativa correta.


	A


	B


	C


	D


	E
