GABARITO | Avaliação II - Individual (Cod.:1598078)
Peso da Avaliação
1,50
Prova
116971494
Qtd. de Questões
10
Acertos/Erros
9/1
Nota
9,00
A polarização com realimentação do coletor é uma técnica amplamente utilizada para estabilizar o ponto de operação de um transistor
em circuitos de corrente contínua (CC). Nesse método, uma resistência é conectada entre o coletor e a base, criando uma realimentação
negativa que ajusta automaticamente a corrente de base. Essa configuração é especialmente importante porque minimiza a influência de
variações na temperatura e nas características do transistor, como o ganho de corrente (β), garantindo maior estabilidade do ponto
quiescente (ponto Q). Essa estabilidade é essencial para o funcionamento confiável de amplificadores, evitando distorções e falhas
operacionais.
Fonte: adaptado de: BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.

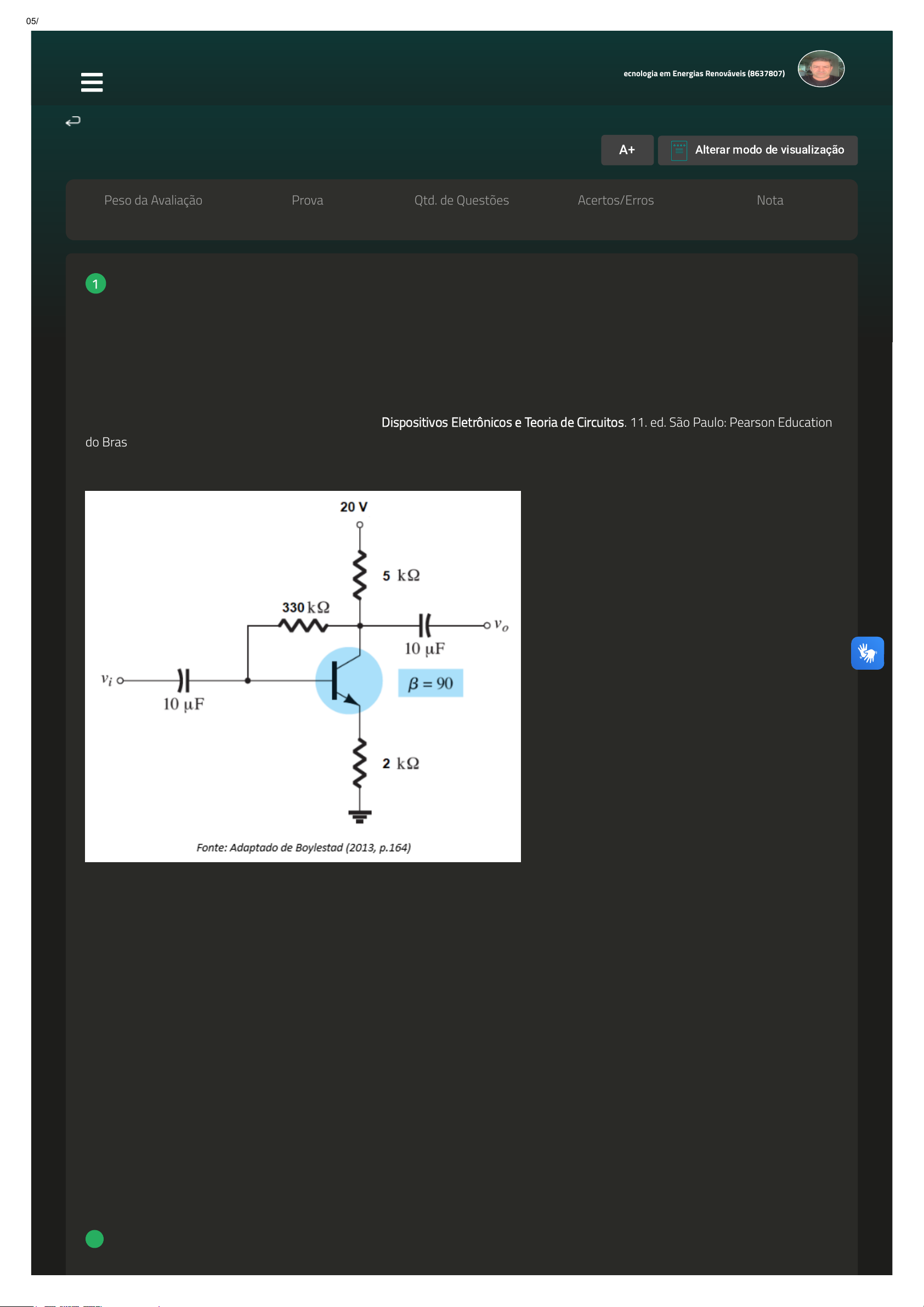

Considere o circuito de polarização por realimentação de coletor da figura.
Tratando o transistor de silício com um ganho β = 90 e uma queda de tensão base-emissor V = 0,7 V, analise as afirmativas a seguir:
I. A tensão no emissor (VE) é de aproximadamente 3,6 V, enquanto a tensão coletor-emissor (VCEQ) é de cerca de 7,3 V.
II. A tensão no nó do coletor (VC) em relação ao terra é de aproximadamente 10,9 V, calculada subtraindo-se a queda de tensão em RC da
tensão da fonte VCC.
III. A corrente de base quiescente (I ) é calculada aplicando-se a Lei das Malhas de Kirchhoff no caminho que envolve V , R , R , V e
R , resultando em um valor aproximado de 20,0 µA.
IV. Se o ganho do transistor (β) aumentasse significativamente, a corrente de coletor aumentaria na mesma proporção, levando o
transistor a operar na região de saturação com V próximo de V .
É correto o que se afirma em:
A I, II, III e IV.
B I, apenas.
C I, II e III, apenas.
 VOLTAR
A+Aumentar, FonteAlterar modo de visualização
1
BE
BQ CC C B BE
E
CE CC
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 1/9
D III e IV, apenas.
E II e IV, apenas.
A polarização de um transistor de junção bipolar (BJT) é o processo de estabelecer um ponto de operação CC quiescente (Ponto Q) estável
e previsível. Uma configuração de polarização robusta, como a estabilizada por emissor, é projetada para minimizar os desvios no Ponto Q
causados por variações na temperatura ou por diferenças no ganho de corrente (β) entre transistores do mesmo tipo. Ao introduzir um
resistor no emissor, cria-se uma forma de realimentação negativa que estabiliza a corrente de coletor contra essas variações, garantindo
que o transistor opere de forma confiável na região ativa, o que é crucial para aplicações de amplificação de sinal.
Fonte: adaptado de: BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Considere o circuito com polarização estabilizada por emissor da Figura 1.
Tratando o transistor de silício com um ganho β = 50 e uma queda de tensão base-emissor V = 0,7 V, assinale a alternativa que
apresenta, aproximadamente, o valor da tensão do emissor, V
A 0,70 V.
B 2,19 V.
C 19,3 V.
D 1,96 V.
E 2,04 V.
A configuração de polarização em base comum é uma técnica aplicada em transistores bipolares de junção (BJT) em que o terminal de
base é mantido em um potencial CC de referência, frequentemente o terra. Essa topologia é valorizada em aplicações que necessitam de
baixa impedância de entrada e uma excelente resposta em altas frequências, como em estágios de entrada de amplificadores de RF. A
análise do ponto de operação quiescente (Ponto Q) neste tipo de circuito, que pode utilizar fontes de alimentação simétricas ou
assimétricas, é crucial para garantir que o transistor opere na região ativa, condição essencial para a amplificação de sinal sem distorção.
2
BE
E:
3
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 2/9
Fonte: adaptado de: BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Considere o circuito na configuração base comum com um transistor PNP de silício apresentado na figura:
Sobre o ponto de operação quiescente (Ponto Q) do circuito, analise as afirmativas a seguir, assumindo uma queda de tensão emissor-
base VEB = 0,7 V:
I. A corrente de coletor (I ) é de aproximadamente 1,12 mA. Esse valor, ao fluir pelo resistor R , estabelece a tensão no nó do coletor (V )
em -1,2 V.
II. A tensão coletor-emissor (V ) do transistor é de -1,9 V, e a tensão coletor-base (V ) é de -1,2 V. Ambos os valores negativos
confirmam que o transistor PNP está operando corretamente na região ativa.
III. Nessa configuração com a base aterrada, a polarização da junção emissor-base fixa a tensão no nó do emissor (VE) em
aproximadamente +0,7 V, o que resulta em uma corrente de emissor (I ) de cerca de 1,14 mA.
IV. A corrente de emissor (I ) no circuito é de 0,86 mA, valor obtido ao se aplicar a Lei das Malhas de Kirchhoff considerando que a fonte
VEE de 5 V é a tensão total sobre o resistor R e a junção V .
É correto o que se afirma em:
A I, II e III, apenas.
B I e IV, apenas.
C II e III, apenas.
D III e IV, apenas.
E II, III e IV, apenas.
A configuração Darlington consiste na conexão de dois transistores de junção bipolar (BJT) em cascata, de forma que o emissor do
primeiro transistor alimenta a base do segundo. Esta topologia é tratada, para fins de análise, como um único "supertransistor" com
características notáveis. O ganho de corrente (β) total do par é aproximadamente o produto dos ganhos individuais dos transistores,
resultando em valores extremamente elevados. Essa capacidade de proporcionar uma alta impedância de entrada e um ganho de
corrente robusto torna o par Darlington ideal para aplicações como drivers de potência e estágios de entrada de amplificadores de áudio.
Fonte: adaptado de: BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Considere o ponto de operação quiescente (Ponto Q) do circuito com par Darlington apresentado na figura:
C C C
CE CB
E
E
E EB
4
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 3/9
Nesse sentido, analise as afirmativas a seguir.
I. A tensão no emissor final do par (V ), medida sobre o resistor R , é de aproximadamente 7,6 V.
II. O ganho de corrente CC aproximado do par Darlington (β ) é o produto dos ganhos individuais, resultando em 3750.
III. A corrente de base do segundo transistor (I ), que é igual à corrente de emissor do primeiro (I ), é de aproximadamente 236 µA.
IV. A corrente de coletor do segundo transistor (I ), que corresponde à maior parte da corrente total do circuito, é de aproximadamente
17,7 mA.

É correto o que se afirma em:
A III e IV, apenas.
B II, III e IV, apenas.
C II e III, apenas.
D I e IV, apenas.
E I, II e III, apenas.
Amplificadores de múltiplos estágios são projetados para alcançar características de ganho, impedância de entrada e de saída que não
seriam possíveis com um único estágio de transistor. Em uma configuração com acoplamento direto, como a do par realimentado
(feedback pair), a saída de um estágio serve diretamentecomo entrada para o estágio seguinte, eliminando a necessidade de capacitores
de acoplamento e melhorando a resposta em baixas frequências. A análise de corrente contínua (CC) de tais circuitos é fundamental e
deve ser feita em etapas, pois a polarização do segundo transistor é diretamente dependente das condições de operação quiescente do
primeiro.
Fonte: adaptado de: BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Considere o circuito amplificador de múltiplos estágios da figura.
E E
D
B2 E1
C2
5
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 4/9
Para a análise de polarização CC, os capacitores são tratados como circuitos abertos. Determine o valor aproximado da corrente de base
quiescente do primeiro transistor, I
A 88,8 µA.
B 60,5 µA.
C 6,11 mA.
D 7,43 mA.
E 80,4 µA.
Amplificadores de múltiplos estágios com acoplamento direto são configurações em que a saída de um estágio de transistor serve
diretamente como entrada para o estágio seguinte. Essa técnica elimina a necessidade de capacitores de acoplamento, melhorando a
resposta em baixas frequências e sendo ideal para a fabricação em circuitos integrados. A análise de corrente contínua (CC) de tais
circuitos é interdependente; a polarização do segundo transistor é diretamente afetada pelas condições de operação quiescente do
primeiro. Uma análise cuidadosa da topologia e das tensões de nó é, portanto, essencial para determinar corretamente o ponto de
operação de cada transistor no circuito.
Fonte: adaptado de: BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Com base nas informações apresentadas, analise o circuito da figura:
B1:
6
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 5/9
Sobre o exposto, avalie as asserções a seguir e a relação proposta entre elas:
Assuma V = 0,7 V para um transistor em condução.
I. A corrente de base do transistor Q , I , é de aproximadamente 36 µA.
PORQUE
II. O valor da corrente de base I é determinado pela razão entre a corrente de coletor I e o ganho de corrente β2 do transistor.
A respeito dessas asserções, assinale a opção correta:
A As asserções I e II são falsas.
B A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
C As asserções I e II são verdadeiras, e a II é uma justificativa correta da I.
D A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
E As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I.
A configuração de autopolarização é uma topologia de circuito comum para Transistores de Efeito de Campo de Junção (JFETs),
reconhecida por sua simplicidade e estabilidade aprimorada. Nessa configuração, a tensão de controle porta-fonte (V ) é gerada pela
queda de tensão no resistor de fonte (RS), estabelecendo uma relação linear entre V e a corrente de dreno (I ). O ponto de operação
quiescente (Ponto Q) do circuito é, por definição, o ponto onde esta reta de carga linear, imposta pelo circuito, intersecta a curva de
transcondutância não linear do JFET, descrita pela equação de Shockley.
Fonte: adaptado de BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Considere o circuito de autopolarização da figura.
BE
2 B2
B2 C2
7
GS
GS D
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 6/9
Para fins de análise de um cenário específico, assume-se que o ponto de operação quiescente do transistor neste circuito resulta em uma
tensão V = -3 V. Com base nessa condição, analise as afirmativas a seguir:
I. Com base na corrente I de 1,0 mA, a tensão no dreno (V ) é de 20,3 V e a tensão na fonte (V ) é de 3,0 V.
II. A corrente de dreno quiescente (I ) que satisfaz a relação de autopolarização do circuito para V = -3 V é de 1,0 mA.
III. A tensão dreno-fonte (V ) resultante da condição V = -3 V é de 17,3 V, e isso implica que o transistor opera na região de
saturação.
IV. A corrente de dreno (I ) calculada pela equação de Shockley com os parâmetros I e V do componente, para V = -3 V, é de 2,0
mA.
É correto o que se afirma em:
A III e IV, apenas.
B I, II e III, apenas.
C II e IV, apenas.
D I, apenas.
E I, II, III e IV.
Os transistores de efeito de campo de junção (JFETs) são dispositivos semicondutores amplamente utilizados em circuitos eletrônicos, e a
configuração com autopolarização é frequentemente adotada devido à sua simplicidade e estabilidade. Nessa configuração, uma
resistência é conectada ao terminal de fonte, o que gera uma tensão negativa no gate em relação à fonte, devido à corrente de dreno que
passa pela resistência. Essa realimentação negativa ajusta automaticamente o ponto de operação do transistor, tornando essa
configuração adequada para amplificadores de sinais, em que a estabilidade do desempenho é crucial.
Fonte: adaptado de BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. São Paulo: Pearson Education
do Brasil, 2013.
Analise o circuito de autopolarização da figura.
GSQ
DQ D S
DQ GSQ
DSQ GSQ
DQ DSS P GSQ
Revisar Conteúdo do Livro
8
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 7/9
Para esse circuito, considere um ponto de operação quiescente hipotético em que a tensão porta-fonte é V = -2 V. Com base nesta
condição, analise as afirmativas a seguir:
I. A tensão dreno-fonte (V ) vale 7,2 V.
II. A corrente de dreno quiescente (I ) é de 400 µA.
III. A tensão no nó da fonte (V ) em relação ao terra é de 2 V.
IV. A tensão no nó do dreno (V ) em relação ao terra é de 10 V.
É correto o que se afirma em:
A I, II e III, apenas.
B II, III e IV, apenas.
C I e IV, apenas.
D II e IV, apenas.
E II e III, apenas.
[Laboratório Virtual – Circuito com Lógica Booleana] Um dos circuitos integrados (CIs) utilizados no experimento era o SN 74HC08N, o
qual é composto por quatro portas AND de duas entradas cada. Ao projetar um circuito com portas lógicas, devemos verificar se o circuito
integrado possui todas as portas lógicas necessárias ou se será necessário inserir um outro CI para atender aos requisitos do projeto. A
figura apresenta um circuito lógico que será projetado:
Sobre a utilização do circuito integrado para o projeto da figura, assinale a alternativa CORRETA:
GSQ
DSQ
DQ
S
D
9
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 8/9
A
Não será possível construir o circuito lógico apresentando apenas com o CI SN 74HC08N, pois esse componente não é composto por
portas lógicas OR (OU) e nem portas NOT (Inversora).
B
Será possível construir o circuito lógico apresentando apenas com o CI SN 74HC08N, pois esse componente também possui portas
AND de três entradas.
C
Serão necessáriosdois CIs SN 74HC08N para construir o circuito lógico apresentado, visto que as portas lógicas OR (OU) e nem
portas NOT (Inversora) estarão presentes no segundo CI.
D
Será possível construir o circuito lógico apresentado apenas com o CI SN 74HC08N, pois esse componente possui todas as portas
lógicas do circuito.
[Laboratório Virtual – Circuito com Lógica Booleana] Através da realização do laboratório, foi possível verificar o comportamento do LED
utilizando um circuito com uma porta lógica OR (OU) e duas variáveis de entrada. Em um experimento real, muitas vezes não temos um
circuito integrado que possui a porta necessária. Dessa forma, é possível utilizar a autossuficiência das portas NAND (NÃO-E) e NOR
(NÃO-OU) para criar um circuito que se comporte como uma OR. As portas lógicas NAND e NOR são autossuficientes e podem ser usadas
para construir qualquer circuito lógico digital.
Sobre o circuito que poderia substituir a porta OR utilizando a autossuficiência, assinale a alternativa CORRETA:
A A porta OR pode ser obtida a partir do curto-circuito das entradas da porta Não-E.
B É necessário a utilização de apenas duas portas Não-E, resultando na obtenção da porta OU (OR).
C São utilizadas três portas Não-E para conseguir uma porta OU (OR).
D Essa substituição é impossível dentro da eletrônica digital.
10
Imprimir
Mauricio do Nascimento Mangini
Tecnologia em Energias Renováveis (8637807)

05/04/2026, 22:05 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5ODA3OCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSUkgLSBJbmRpdmlkdWFsIiwicGFyYW1ldGVyIjo1… 9/9
