Aula
  do
  Curso
  Noic
  de
  Física,
  feito
  pela
  parceria
  do
  Noic
  com
  o
  Além
  do
  Horizonte




Essa
  aula
  será
  sobre
  estática
  e

  equilíbrio
  rotacional:

Dado
  um
  corpo,
  observe
  que
  esse
  é
  dito
  em
  equilíbrio
  translacional,
  quando
  a
  soma
  vetorial

das
  forças
  aplicadas
  sobre
  ele
  é
  nula.
  Isto
  garante,
  pela
  segunda
  lei
  de
  Newton,
  que
  o
  objeto,

ou
  melhor,
   seu
   centro
   de
  massa
   não
   saia
   do
   lugar.
   O
  mesmo
   não
   pode
   ser
   dito
   das
   partes

integrantes
  do
  corpo,
  nesse
  caso
  dito
  extenso.
  Esse
  pode
  rotacionar.
  Veja:

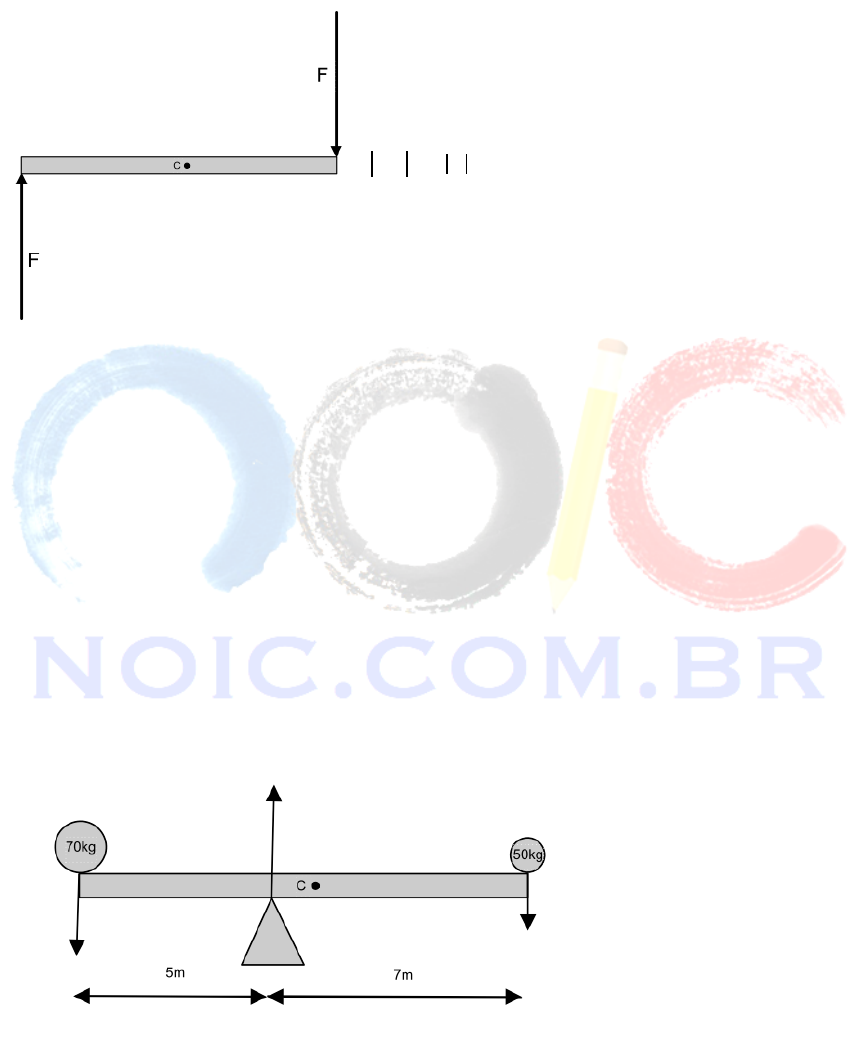

Observe
  que
  a
  força
  resultante
  no
  objeto
  é
  nula.
  Seu

centro
  fica
  estático,
  mas
  ele
  rotaciona.
  Aqui
  se
  define

uma
  grandeza
  chamada
  torque,
  ou
  momento
  de
  uma

força.
  Seu
  módulo
  vale:

       M! =   F . 𝑥. 𝑠𝑒𝑛𝜃

Onde
   F
   é
   a
   força,
   x
   é
   a
   distância
   do
   ponto
   de

aplicação
  da
  força
  ao
  centro
  de
  rotação
  analisado
  e
  𝜃

é
  o
  ângulo
  entre
  esses
  dois
  vetores.

No
   geral,
   os
   trabalhos
   de
   torque
   estudam
  quando
   a

soma
  desses
  é
  nulo,
  o
  que
  garante
  o
  equilíbrio
   rotacional.
   Isso
  é
  meio
   intuitivo:
  A
   soma
  dos

produtos
  de
  todas
  as
  forças
  pelas
  distâncias
  ao
  ponto
  de
  rotação
  estudado
  sendo
  nula
  implica

que
  esse
  não
  rotaciona.
  Veja
  o
  exemplo:

1)Em
  uma
  gangorra
  improvisada,
  duas
  crianças,
  uma
  de
  massa
  70
  kg
  e
  outra
  de
  massa
  50
  kg,

conseguem
  se
  equilibrar
  perfeitamente,
  uma
  em
  cada
  braço
  da
  gangorra,
  podendo
  ser
  posta

sobre
  o
  ponto
  de
  rotação
  onde
  se
  quiser.
  Dada
  a
  gangorra
  de
  12
  metros
   totais,
  prove
  que
  a

distribuição
  dos
  braços
  deve
  ser
  5m
  e
  7m.


Resposta:

Adotando
   o
   sentido
   horário
   como
   positivo
   (forças
   empurrando
   o
   objeto
   para
   rotacionarem

nesse
  sentido
  angular),
  basta
  fazer
  que(observe
  g
  não
  é
  relevante
  para
  o
  problema,
  lembrando

ainda
  que
  o
  dito
  braço
  da
  força
  da
  normal
  é
  nulo
  para
  o
  ponto
  de
  rotação
  analisado):





+(50.g).7
  -­‐
  (70.g).5
  +
  N.0
  =
  350g
  -­‐
  350g
  =
  0



Aula
  do
  Curso
  Noic
  de
  Física,
  feito
  pela
  parceria
  do
  Noic
  com
  o
  Além
  do
  Horizonte




Observe
   que,
   dado
   torque
   nulo,
   o
   equilíbrio
   rotacional
   é
   garantido.
   Um
   caso
   mais
   fácil
   de

visualizar
   é
   quando
   um
   dos
   corpos
   das
   extremidades
   pesa
   o
   dobro
   do
   outro
   na
   outro

extremidade.
   Tente
   entender
   que
   haverá
   equilíbrio
   rotacional
   somente
   se
   o
   mais
   pesado

estiver
  a
  uma
  distância
  igual
  a
  metade
  do
  mais
  leve.

Aqui,
  é
   importante
  analisar
  o
   seguinte
   fato:
   Já
  que
  o
  objeto,
  em
  suma,
  não
   rotaciona,
   como

fica
  a
  escolha
  do
  seu
  ponto
  de
  rotação
  para
  analisar
  o
  torque?

A
   teoria
   nos
  mostra
   que,
   no
   equilíbrio,
   qualquer
   ponto
   do
   espaço
   pode
   ser
   tomado
   para
   a

análise
  do
  torque,
  este
  sempre
  resultando
  nulo.

No
  caso
  acima,
  sabe-­‐se
  que
  a
  normal
  no
  ponto
  de
  apoio
  é
  N
  =
  50g
  +
  70g
  =
  120g,
  por
  equilíbrio

translacional
  vertical
  (não
  há
  movimento
  nessa
  direção,
  e
  no
  caso,
  nem
  mesmo
  na
  horizontal).

Fazendo
   o
   torque
   com
   relação
   ao
   ponto
   de
   aplicação
   da
   força
   peso
   70
   g,
   sentido
   horário

positivo:

+(70.g).0
  -­‐
  (120g).5
  +
  (50g).12
  =
  -­‐600g
  +
  600g
  =
  0

2)Uma
   gangorra
   consistia
   em
   uma
   tábua
   homogênea
   de
   madeira
   de
   massa
   M=40
   kg
   e

comprimento
  L=4
  m,
  fixada
  pelo
  meio
  em
  um
  eixo
  horizontal
  em
  torno
  do
  qual
  podia
  mover-­‐se

livremente.
  A
  tábua
  quebrou-­‐se
  e
  perdeu-­‐se
  um
  pedaço
  de
  um
  metro
  de
  comprimento
  de
  uma

de
   suas
   extremidades.
   O
   marceneiro
   chamado
   para
   conserta-­‐la
   dispõe
   de
   uma
   tábua
   do

mesmo
  tipo,
  mas
  com
  apenas
  dois
  metros
  de
  comprimento.
  Ele
  pretende
  pregá-­‐la,
  sem
  serrá-­‐
la,
  com
  pregos
  de
  massa
  desprezível
   sobre
  a
   tábua
  quebrada,
  ao
   longo
  da
  mesma,
  de
  modo

que
  a
  gangorra
  consertada
  possa
  ficar
  em
  equilíbrio
  na
  horizontal.
  O
  marceneiro
  não
  pretende

serrar
   a
   tábua
   quebrada,
   nem
   tirá-­‐la
   de
   sua
   posição.
   Qual
   comprimento
   da
   gangorra
   assim

consertada?

(a)
  3,00
  m


(b)
  3,50
  m

(c)
  3,75
  m

(d)
  4,00
  m

(e)
  4,25
  m



Resposta:


Sabe-­‐se
  que
  o
  peso
  de
  uma
  barra
  reta
  e
  homogênea
  é
  equivalente
  a
  uma
  aplicação
  desse
  no

seu
  centro
  geométrico.
  Utilizando
  esse
  fato,
  pode-­‐se
  escrever:





Situação
  no
  início,
  antes
  de

quebrar
  a
  tábua





Aula
  do
  Curso
  Noic
  de
  Física,
  feito
  pela
  parceria
  do
  Noic
  com
  o
  Além
  do
  Horizonte












Situação
  após
  a
  quebra
  da
  tábua



















Análise
  da
  situação









Observe
  que
  o
  centro
  do
  pedaço
  colado,
  sendo
  essa
  de
  dois
  metros
  (não
  mostrado
  na
  figura),

é
  o
  analisado
  para
  o
  centro
  de
  rotação
  estudado,
  no
  caso
  C.

Pondo
   2P
   o
   peso
   de
   um
   pedaço
   de
   dois
  metros,
   sendo
   assim,
   para
   um
  metro,
   sem
   vírgula

apenas
  P,
  e
  considerando
  o
  sentido
  horário
  como
  positivo
  horário
  (P
  cancela):


+2P.1
  -­‐
  P.0.5
  –
  2P.x
  =0

x
  =
  1
  –
  0,25
  =
  0.75
  m

Logo,
  o
  novo
  comprimento,
  igual
  a
  1
  +
  x
  +
  2,
  analisando
  os
  pedaços
  desde
  a
  esquerda:

D
  =
  1
  +
  0,75
  +
  2

D
  =
  3,75
  m,
  item
  C



Aula
  do
  Curso
  Noic
  de
  Física,
  feito
  pela
  parceria
  do
  Noic
  com
  o
  Além
  do
  Horizonte




Utilizando
  as
  equações
  de
  equilíbrio
  translacional
  e
  rotacional,
  a
  maior
  parte
  dos
  problemas
  de

estática
  podem
  ser
  resolvidos.
  Uma
  teoria
  complementar
  é
  a
  do
  teorema
  das
  três
  forças,
  que

afirma:
   Dado
   três
   forças
   agindo
   sobre
   um
   corpo
   em
   equilíbrio
   (implicitamente,
   rotacional
   e

translacional),
   essas
   devem
   ter
   suas
   linhas
   de
   ação
   concorrendo
   em
  um
  mesmo
  ponto.
   Isso

vem
   porque,
   escolhendo
   esse
   ponto
   como
   o
   ponto
   de
   rotação,
   caso
   apenas
   duas
   forças
   aliconcorressem,
   a
   terceira
   geraria
   um
   torque
   não
   nulo,
   impedindo
   a
   existência
   do
   equilíbrio,

absurdo.
  Esse
  teorema
  é
  muito
  usado
  em
  questões
  de
  escadas.



Exemplo:

Dada
   uma
   escada
   sem
   atrito
   na
   parede

(vertical),
   possuindo
   apenas
   três
   forças

sobre
  ela
  aplicadas
  responda:

Qual
   é
   a
   terceira
   força
   e
   como
   deve
   ser
   a

direção
  e
  o
  sentido
  de
  seu
  vetor.
  Desenhe:







Resposta:

Pelo
  teorema
  das
  três
  forças,
  obtém-­‐se
  que
  a

força
  do
  solo
  (incluindo
  a
  normal
  e
  a
  força
  de

atrito)
  terá
  a
  direção
  e
  o
  sentido
  em

vermelho.
