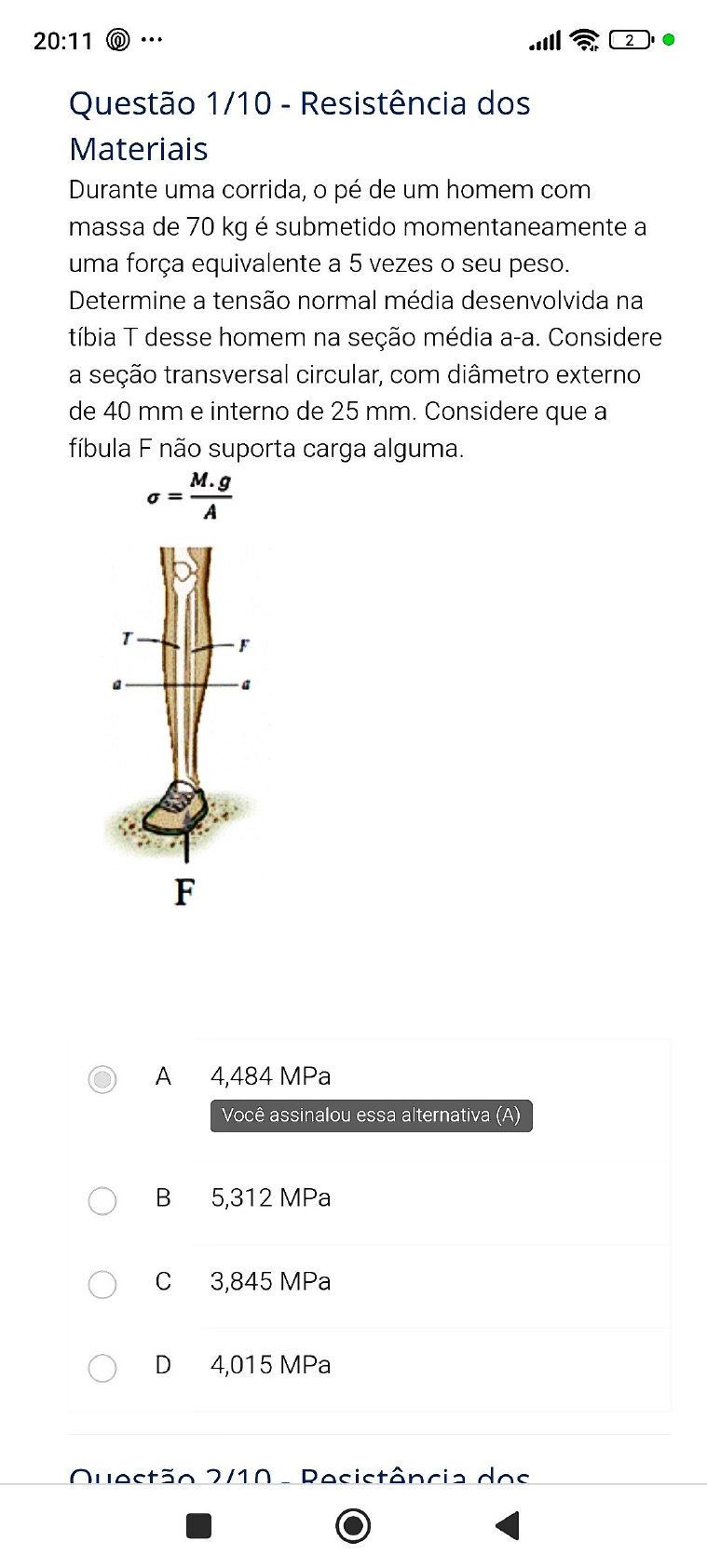

<p>Questão 1/10 - Resistência dos Materiais Durante uma corrida, o pé de um homem com massa de 70 kg é submetido momentaneamente a uma força equivalente a 5 vezes seu peso. Determine a tensão normal média desenvolvida na tíbia T desse homem na seção média a-a. Considere a seção transversal circular, com diâmetro externo de 40 mm e interno de 25 mm. Considere que a fíbula F não suporta carga alguma. M.g = A T a F A 4,484 MPa Você assinalou essa alternativa (A) B 5,312 MPa C 3,845 MPa D 4,015 MPa 7/10 - doc</p><p>20:11 @ ... 2 Questão 2/10 - Resistência dos Materiais O bloco de concreto tem as dimensões mostradas na figura. Se material falhar quando a tensão normal média atingir 1,45 MPa, assinale dentre as alternativas qual é a maior carga vertical P aplicada no centro que bloco pode suportar. Padm 30 mm 30 mm 50 mm P 60 mm 100 mm 30 mm 50 mm mm 50 mm 30 mm A Padm = 45,8 kN Você assinalou essa alternativa (A) B Padm = 50,9 kN C Padm = 64,3 kN D Padm = 77,3 kN Questão 3/10 - Resistência dos Materiais A tensão que age nos dois planos em um ponto é</p><p>20:11 1 4 Questão 3/10 - Resistência dos Materiais A tensão que age nos dois planos em um ponto é indicada na figura. Determine as tensões principais no ponto. 2 2 2 2 b 80 MPa is 60 MPa b A = 19,94MPa = 48,04MPa B = = C = = D = 80,06MPa = 19,94MPa Você assinalou essa alternativa (D) 4/10 - Resistência dos</p><p>20:11 1 Questão 4/10 - Resistência dos Materiais Determine as tensões normais máxima e mínima na seção a do suporte, quando a carga é aplicada em x=0. 1 N Mc I = b.h, = - + 12 A I 4 kN 10 mm 10 mm 30 mm 20 mm 20 mm a 80 mm 15 mm 100 mm 30 mm A = 22,4 B = 15,8 MPae Omin = 25,2 C = 26,7 MPae Omin 13,3 Você assinalou essa alternativa (C) D Omin = 18,4 Questão 5/10 - Resistência dos Materiais O rodízio suporta uma carga de reação de 180 N. Determine estado de tensão nos pontos A e B em</p><p>1 Questão 5/10 - Resistência dos Materiais O rodízio suporta uma carga de reação de 180 N. Determine O estado de tensão nos pontos A e B em uma das duas chapas de apoio. 20 mm A 20 mm B 5 mm B 60 mm 1801 N A MPa; 0 MPa; = -0,318 MPa Você assinalou essa alternativa (A) B = MPa; TA = 0,477 C = MPa D MPa; TA = 0.477 MPa; = MPa Questão 6/10 - Resistência dos Materiais A amostra de madeira está submetida a uma tração de 10 kN em uma máquina de teste de tração. Supondo que a tensão normal admissível da madeira seja adm 12 MPae a tensão de cisalhamento admissível seja (T)adm = 1,2 determinar a dimensão b necessária de modo que a amostra atinja essas tensões simultaneamente. A amostra tem largura de 25 mm.</p><p>20:11 1 Questão 6/10 - Resistência dos Materiais A amostra de madeira está submetida a uma tração de 10 kN em uma máquina de teste de tração. Supondo que a tensão normal admissível da madeira seja adm = 12 MPa e a tensão de cisalhamento admissível seja = 1, 2 MPa, determinar a dimensão b necessária de modo que a amostra atinja essas tensões simultaneamente. A amostra tem largura de 25 mm. 10 kN b 10 kN A b = 28,42 mm B mm Você assinalou essa alternativa (B)</p><p>20:12 1 Questão 7/10 - Resistência dos Materiais O pé-de-cabra é usado para retirar o prego em A. Supondo que se aplique uma força de 8 lb, determinar as componentes de tensão nos pontos D e E. Mostrar os resultados em um elemento de volume localizado em cada um desses pontos. O pé- de-cabra tem seção transversal circular de 0,5 pol de diâmetro. Não ocorre deslizamento em B. Sabendo que 1 ksi = 1000 psi. D 5 pol E D E P 12 pol A 8 lb 3 pol B 12 2,5 pol A TD ==0; = ( Você assinalou essa alternativa (A) B = 576,2 psi; C OD D Questão 8/10 - Resistência dos Materiais</p><p>20:12 1 Questão 8/10 - Resistência dos Materiais O suporte de aço é usado para ligar as extremidades de dois cabos. Se a força P = 2,5 kN for aplicada, determine a tensão normal máxima no suporte. O suporte tem espessura de 12 mm e largura de 18 mm. 1 N Mc I 18mm 50mm P P A 175 MPa B 192 MPa C 208 MPa D 240 MPa Você assinalou essa alternativa (D) Questão 9/10 - Resistência dos Materiais o estado de tensão em um ponto é mostrado no elemento da figura. Assinale a alternativa que contém o desenho CORRETO do círculo de Mohr para esse estado de tensão. = + 2 = - = 250 MPa</p><p>Questão 9/10 - Resistência dos Materiais o estado de tensão em um ponto é mostrado no elemento da figura. Assinale a alternativa que contém o desenho CORRETO do círculo de Mohr para esse estado de tensão. Ox + Oc= 2 , R = x 250 MPa 175 MPa 200 MPa A 30 A c R-30-0 (a,b) B c ( 0.267</p><p>20:12 1 Questão 10/10 - Resistência dos Materiais A roda de apoio em um andaime é mantida em posição na perna por meio de um pino de 4 mm de diâmetro. Supondo que a roda esteja submetida a uma força normal de 3 kN, determinar a tensão de cisalhamento média desenvolvida sobre pino. Desprezar atrito entre a perna interna do andaime e tubo usado na roda. 3 kN V A A T = 119, 4 MPa Você assinalou essa alternativa (A) B T = 228, 5 MPa C T = 94, 2 MPa D T = 154,3 MPa</p><p>20:12 @ ... 1 Questão 1/10 - Resistência dos Materiais Na indústria em geral, utiliza-se processo de estampagem. O punção circular B exerce uma força de 2 kN no topo da chapa A. Determinar a tensão de cisalhamento média na chapa a esse carregamento. V T = A 2 kN B 4 mm A 2 mm A T = 75,63 MPa B 82, 79 MPa C T = 96, 12 MPa D MPa Você assinalou essa alternativa (D)</p><p>20:13 @ 1 4 Questão 2/10 - Resistência dos Materiais O bloco de concreto tem as dimensões mostradas na figura. Se material falhar quando a tensão normal média atingir 1,45 MPa, assinale dentre as alternativas qual é a maior carga vertical P aplicada no centro que bloco pode suportar. Padm 30 mm 30 mm 50 mm P 60 mm 100 mm 30 mm 50 mm 60 mm 50 mm 30 mm Você não pontuou essa questão A Padm = 45,8 kN B Padm = 50,9 kN Você assinalou essa alternativa (B) C Padm = 64,3 kN D Padm = 77,3 kN Questão 3/10 - Resistência dos Materiais</p><p>20:13 ... 1 Questão 3/10 - Resistência dos Materiais O pino de suporte sustenta a carga de 3,5 kN. Determine as componentes da tensão no elemento estrutural do suporte no ponto A. O suporte tem 12 mm de espessura. 18 mm A A 50 B 12 mm 30° B 75 mm 32 mm A B - Você assinalou essa alternativa (B) C D MPa Questão 4/10 - Resistência dos Materiais Assinale a alternativa correta, baseado em seus conhecimentos sobre elementos sujeitos a cargas combinadas:</p><p>20:13 1 Questão 4/10 - Resistência dos Materiais Assinale a alternativa correta, baseado em seus conhecimentos sobre elementos sujeitos a cargas combinadas: I) o princípio da superposição pode ser usado para análise de cargas combinadas desde que exista uma relação linear entre a tensão e as cargas; II) A geometria do elemento sujeito a cargas combinadas pode sofrer mudança significativa quando as cargas são aplicadas; III) Para aplicar o princípio de Saint-Venant nestes casos, é necessário que ponto onde a tensão será determinada esteja bem distante de quaisquer descontinuidades na seção transversal ou de pontos de carga aplicada. A Apenas a alternativa I está correta B As alternativas I e estão corretas C As alternativas I e III estão corretas Você assinalou essa alternativa (C) D As alternativas I, II e III estão corretas Questão 5/10 - Resistência dos Materiais o estado de tensão em um ponto de um elemento</p><p>20:13 1 Questão 5/10 - Resistência dos Materiais o estado de tensão em um ponto de um elemento estrutural é mostrado na figura. Determine as componentes de tensão que agem no plano inclinado AB. 90 MPa A 35 MPa 60° B 50 MPa A B Ox = 49,69MPa e C = Você assinalou essa alternativa (C) D Questão 6/10 - Resistência dos Materiais As fibras de madeira da tábua formam um ângulo de 20° com a horizontal, como mostra a figura. Determine a tensão normal e a tensão de cisalhamento que agem perpendicularmente às</p><p>20:13 1 Questão 6/10 - Resistência dos Materiais As fibras de madeira da tábua formam um ângulo de 20° com a horizontal, como mostra a figura. Determine a tensão normal e a tensão de cisalhamento que agem perpendicularmente às fibras, se a tábua é submetida a uma caga axial de 250 N. = + . Ox = 2 P 300 mm 60 mm 250 N 250 N 25 mm A B C Você assinalou essa alternativa (C) D e = Questão 7/10 - Resistência dos Materiais O eixo de 20 mm de diâmetro é usado para transmitir os torques aplicados às engrenagens.</p><p>20:13 ... 1 Questão 7/10 - Resistência dos Materiais O eixo de 20 mm de diâmetro é usado para transmitir os torques aplicados às engrenagens. Determinar a tensão de cisalhamento desenvolvida nos pontos C e D do eixo. 300 N.m 500 N-m A 200 N-m D 400 N.m 300 mm 400 mm B 500 mm T. n.r4 J = 2 A TC = 37,73 MPaeTD = 75,45 M B TC = 127,32 MPaeTD = 254,65 Você assinalou essa alternativa (B) C MPaeTD = 254,65 D TC = 127,32 = Questão 8/10 - Resistência dos</p><p>Questão 8/10 - Resistência dos Materiais o estado de tensão em um ponto é mostrado no elemento da figura. Assinale a alternativa que contém o desenho CORRETO do círculo de Mohr para esse estado de tensão. Ox + 2 , R = 1 ( Ox , 20s 250 MPa 175 MPa 200 MPa A 30 A (MPa) (a,b) B c 0.267</p><p>20:13 @ ... 1 Questão 9/10 - Resistência dos Materiais O eixo de transmissão AB de um automóvel é feito de aço com tensão de cisalhamento admissível = 56 MPa. Se diâmetro externo do eixo for 62,5 mm e motor transmitir 165 kW ao eixo quando estiver girando a 1140 rev/minuto, determine a espessura mínima exigida para a parede do eixo. 4 Tadm = Tc J ; = 2 2 A mm Você assinalou essa alternativa (A) B t = 8,65 mm C 10,34 mm D 12,16 mm Questão 10/10 - Resistência dos Materiais A junta está sujeita a uma força de 1,25 kN, como mostra a figura. Determine a tensão nos pontos C e B se a seção transversal retangular do elemento tiver largura de 12 mm e espessura de 18 mm.</p><p>20:13 @ ... 1 Questão 10/10 - Resistência dos Materiais A junta está sujeita a uma força de como mostra a figura. Determine a tensão nos pontos C e B se a seção transversal retangular do elemento tiver largura de 12 mm e espessura de 18 mm. 50 mm 32 mm a 12 mm 5 3 4 1,25 kN A MPaeoB = 8,10 Você assinalou essa alternativa (A) B = 20,85 = - 10,5 C = 15,20 = 6,30 M D = - 14,20</p>
