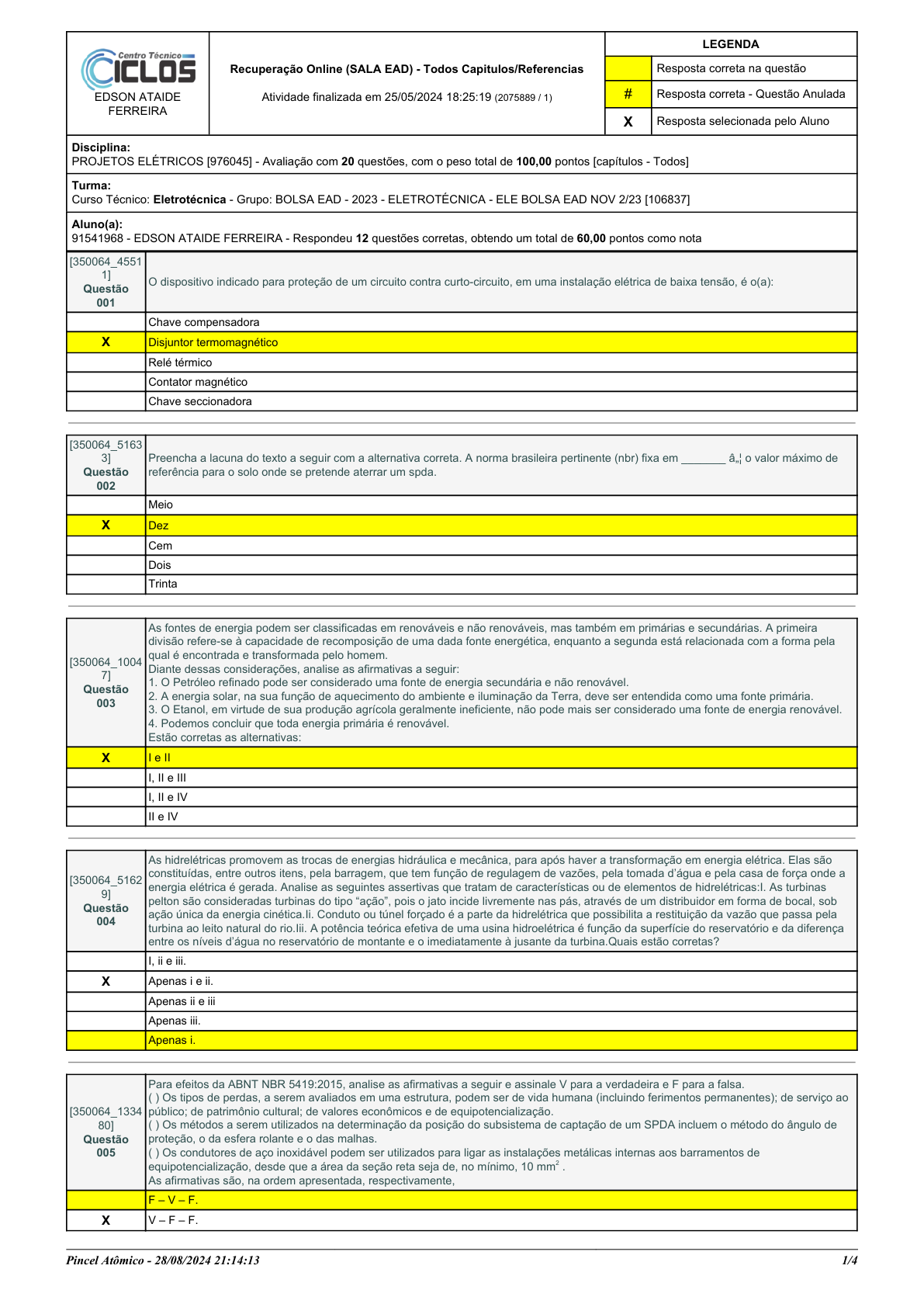

<p>Pincel Atômico - 28/08/2024 21:14:13 1/4</p><p>EDSON ATAIDE</p><p>FERREIRA</p><p>Recuperação Online (SALA EAD) - Todos Capitulos/Referencias</p><p>Atividade finalizada em 25/05/2024 18:25:19 (2075889 / 1)</p><p>LEGENDA</p><p>Resposta correta na questão</p><p># Resposta correta - Questão Anulada</p><p>X Resposta selecionada pelo Aluno</p><p>Disciplina:</p><p>PROJETOS ELÉTRICOS [976045] - Avaliação com 20 questões, com o peso total de 100,00 pontos [capítulos - Todos]</p><p>Turma:</p><p>Curso Técnico: Eletrotécnica - Grupo: BOLSA EAD - 2023 - ELETROTÉCNICA - ELE BOLSA EAD NOV 2/23 [106837]</p><p>Aluno(a):</p><p>91541968 - EDSON ATAIDE FERREIRA - Respondeu 12 questões corretas, obtendo um total de 60,00 pontos como nota</p><p>[350064_4551</p><p>1]</p><p>Questão</p><p>001</p><p>O dispositivo indicado para proteção de um circuito contra curto-circuito, em uma instalação elétrica de baixa tensão, é o(a):</p><p>Chave compensadora</p><p>X Disjuntor termomagnético</p><p>Relé térmico</p><p>Contator magnético</p><p>Chave seccionadora</p><p>[350064_5163</p><p>3]</p><p>Questão</p><p>002</p><p>Preencha a lacuna do texto a seguir com a alternativa correta. A norma brasileira pertinente (nbr) fixa em _______ Ω o valor máximo de</p><p>referência para o solo onde se pretende aterrar um spda.</p><p>Meio</p><p>X Dez</p><p>Cem</p><p>Dois</p><p>Trinta</p><p>[350064_1004</p><p>7]</p><p>Questão</p><p>003</p><p>As fontes de energia podem ser classificadas em renováveis e não renováveis, mas também em primárias e secundárias. A primeira</p><p>divisão refere-se à capacidade de recomposição de uma dada fonte energética, enquanto a segunda está relacionada com a forma pela</p><p>qual é encontrada e transformada pelo homem.</p><p>Diante dessas considerações, analise as afirmativas a seguir:</p><p>1. O Petróleo refinado pode ser considerado uma fonte de energia secundária e não renovável.</p><p>2. A energia solar, na sua função de aquecimento do ambiente e iluminação da Terra, deve ser entendida como uma fonte primária.</p><p>3. O Etanol, em virtude de sua produção agrícola geralmente ineficiente, não pode mais ser considerado uma fonte de energia renovável.</p><p>4. Podemos concluir que toda energia primária é renovável.</p><p>Estão corretas as alternativas:</p><p>X I e II</p><p>I, II e III</p><p>I, II e IV</p><p>II e IV</p><p>[350064_5162</p><p>9]</p><p>Questão</p><p>004</p><p>As hidrelétricas promovem as trocas de energias hidráulica e mecânica, para após haver a transformação em energia elétrica. Elas são</p><p>constituídas, entre outros itens, pela barragem, que tem função de regulagem de vazões, pela tomada d’água e pela casa de força onde a</p><p>energia elétrica é gerada. Analise as seguintes assertivas que tratam de características ou de elementos de hidrelétricas:I. As turbinas</p><p>pelton são consideradas turbinas do tipo “ação”, pois o jato incide livremente nas pás, através de um distribuidor em forma de bocal, sob</p><p>ação única da energia cinética.Ii. Conduto ou túnel forçado é a parte da hidrelétrica que possibilita a restituição da vazão que passa pela</p><p>turbina ao leito natural do rio.Iii. A potência teórica efetiva de uma usina hidroelétrica é função da superfície do reservatório e da diferença</p><p>entre os níveis d’água no reservatório de montante e o imediatamente à jusante da turbina.Quais estão corretas?</p><p>I, ii e iii.</p><p>X Apenas i e ii.</p><p>Apenas ii e iii</p><p>Apenas iii.</p><p>Apenas i.</p><p>[350064_1334</p><p>80]</p><p>Questão</p><p>005</p><p>Para efeitos da ABNT NBR 5419:2015, analise as afirmativas a seguir e assinale V para a verdadeira e F para a falsa.</p><p>( ) Os tipos de perdas, a serem avaliados em uma estrutura, podem ser de vida humana (incluindo ferimentos permanentes); de serviço ao</p><p>público; de patrimônio cultural; de valores econômicos e de equipotencialização.</p><p>( ) Os métodos a serem utilizados na determinação da posição do subsistema de captação de um SPDA incluem o método do ângulo de</p><p>proteção, o da esfera rolante e o das malhas.</p><p>( ) Os condutores de aço inoxidável podem ser utilizados para ligar as instalações metálicas internas aos barramentos de</p><p>equipotencialização, desde que a área da seção reta seja de, no mínimo, 10 mm2 .</p><p>As afirmativas são, na ordem apresentada, respectivamente,</p><p>F – V – F.</p><p>X V – F – F.</p><p>Pincel Atômico - 28/08/2024 21:14:13 2/4</p><p>V – F – V.</p><p>V – V – F.</p><p>F – V – V.</p><p>[350064_1334</p><p>84]</p><p>Questão</p><p>006</p><p>O incêndio na Usina Nuclear de Fukushima, no Japão, após o tsunami do dia 11 de março de 2011, reacendeu as discussões</p><p>internacionais sobre a sustentabilidade desse tipo de energia.</p><p>Os defensores da produção de energia nuclear afirmam que uma das suas vantagens é:</p><p>A contribuição zero para o efeito de estufa global.</p><p>A necessidade nula de armazenamento de resíduos radioativos.</p><p>O reduzido grau de interferência nos ecossistemas locais.</p><p>O menor custo quando comparado às demais fontes de energia.</p><p>X A baixa produção de resíduos emissores de radioatividade.</p><p>[350064_1693</p><p>]</p><p>Questão</p><p>007</p><p>Qual deverá ser a corrente nominal (IN) de um disjuntor para proteção contra corrente de sobrecarga de um circuito com corrente de</p><p>projeto IB = 22 A e cabo com capacidade de condução de corrente IZ = 28 A?</p><p>IN = 30 A</p><p>IN = 15 A</p><p>IN = 20 A</p><p>X IN = 25 A</p><p>IN = 40 A</p><p>[350064_1334</p><p>77]</p><p>Questão</p><p>008</p><p>Considere o esquema de aterramento apresentado na figura abaixo. De acordo com a NBR 5.410/2004, todos os circuitos devem ser</p><p>aterrados e, em função dos dispositivos instalados e da forma de execução do aterramento de proteção, esse aterramento pode ser</p><p>dividido em três esquemas. A figura abaixo apresenta um esquema de aterramento. É CORRETA afirmar que o esquema de aterramento</p><p>apresentado é do tipo:</p><p>TN-C-S</p><p>TN-C</p><p>X TN-S</p><p>IT</p><p>TT</p><p>[350064_3550</p><p>]</p><p>Questão</p><p>009</p><p>Uma máquina elétrica tem potência aparente N=250kVA e FP=0,82. A potência ativa P e a Potência reativa Q são respectivamente:</p><p>X 50kW e 200kVAr</p><p>150kW e 200kVAr</p><p>205kW e 143,1kVAr</p><p>200kW e 50kVAr</p><p>143,1 kW e 205kVAr</p><p>[350064_1003</p><p>3]</p><p>Questão</p><p>010</p><p>Dos principais elementos utilizados em um SPDA (Sistema de Proteção contra Descargas Atmosféricas), aquele que é metálico e é</p><p>responsável pela dispersão da corrente elétrica de descarga no solo é o?</p><p>Cabo guarda</p><p>Captor</p><p>Mastro</p><p>X Eletrodo de terra</p><p>Condutor de descida</p><p>[350065_1003</p><p>2]</p><p>Questão</p><p>011</p><p>5- De acordo com a NBR 5419, o SPDA externo não isolado do volume a proteger é aquele no qual os :</p><p>Pincel Atômico - 28/08/2024 21:14:13 3/4</p><p>Subsistemas de captores e de descida são instalados passando no interior do isolador roldana, esse fixado à estrutura por haste isolada,</p><p>de modo que a corrente de descarga atmosférica fique em contato com o isolador e não com a estrutura, garantindo o volume a proteger.</p><p>Subsistemas de captores e de descida inexistem.</p><p>Subsistemas de captores e os condutores de descida são instalados suficientemente afastados do volume a proteger, de modo a reduzir a</p><p>probabilidade de centelhamento perigoso.</p><p>Captores ficam externos e acima do volume a proteger, sem contato com a estrutura.</p><p>X</p><p>Subsistemas de captores e de descida são instalados de modo que o trajeto da corrente de descarga atmosférica possa estar em contato</p><p>com o volume a proteger.</p><p>[350065_1004</p><p>5]</p><p>Questão</p><p>012</p><p>Enumere a segunda coluna a partir da primeira, classificando corretamente as diferentes fontes de energia existentes.</p><p>Coluna 01</p><p>(1) Fontes renováveis</p><p>(2) Fontes não renováveis</p><p>Coluna 02</p><p>( ) Energia do Carvão</p><p>( ) Energia Eólica</p><p>( ) Energia Solar</p><p>( ) Energia do Petróleo</p><p>() Energia Geotérmica</p><p>( ) Energia Atômica</p><p>( ) Energia das Ondas das Marés</p><p>X 2-1-1-2-1-2-1</p><p>2-2-2-2-1-1-1</p><p>1-1-1-2-1-2-1</p><p>2-1-1-2-2-2-1</p><p>2-2-1-2-1-2-1</p><p>[350065_1334</p><p>42]</p><p>Questão</p><p>013</p><p>Sobre o dimensionamento de condutores elétricos em sistemas de baixa tensão, assinale a alternativa CORRETA.</p><p>A natureza das cargas alimentadas não influencia no dimensionamento.</p><p>X A tensão nominal do circuito influencia no dimensionamento.</p><p>O método de instalação não influencia no dimensionamento.</p><p>A temperatura ambiente não influencia no dimensionamento.</p><p>A distância da carga ao ponto de suprimento não influencia no dimensionamento.</p><p>[350065_1003</p><p>7]</p><p>Questão</p><p>014</p><p>Com relação aos diferentes tipos de geração de energia podemos afirmar que:</p><p>Os resíduos dos combustíveis da produção de energia nuclear não são perigosos</p><p>a geração de Energia nas usinas hidroelétricas não provoca impactos ao meio ambiente</p><p>A Energia Solar é utilizada</p><p>em larga escala devido ao baixo custo das células de geração</p><p>Energia Térmica pode ser considerada mais nobre, pois não deixa resíduos na sua utilização</p><p>X A produção de Energia Nuclear é limpa, porém os resíduos do combustível são extremamente perigosos</p><p>[350065_5038</p><p>6]</p><p>Questão</p><p>015</p><p>Uma instalação monofásica de 220 V / 60 Hz consome 2,4 kW e tem fator de potência 0,6. Conectando um capacitor de 120 µF em</p><p>paralelo com a carga, o novo fator de potência da instalação vale, aproximadamente</p><p>0,48.</p><p>0,92</p><p>0,66.</p><p>X 0,75.</p><p>0,82.</p><p>[350063_1004</p><p>3]</p><p>Questão</p><p>016</p><p>Uma pessoa está caminhando por uma determinada rua durante uma tempestade, e sofre a ação de um raio. Esta ação pode ocorrer da</p><p>seguinte forma:</p><p>Perda da audição devido ao barulho do trovão</p><p>Todas as alternativas</p><p>Coceira na pele devido a corrente elétrica do raio</p><p>Irritação nos olhos devido a claridade excessiva</p><p>X Tensão de passo</p><p>Pincel Atômico - 28/08/2024 21:14:13 4/4</p><p>[350063_5039</p><p>5]</p><p>Questão</p><p>017</p><p>Numa pequena fábrica do interior do estado de Pernambuco, abastecida pela concessionária local com uma tensão de 220 Vrms / 60 Hz,</p><p>as cargas estão separadas em dois grupos, conforme o quadro de cargas apresentado abaixo:</p><p>QUADRO DE CARGAS</p><p>Grupo - Descrição</p><p>G 1 - 16 kW , Fator Potência = 0,94</p><p>G 2 25 kVA, 20 kVAr ind</p><p>Considerando que:Sen(20,56º) = 0,35Cos(20,56º) = 0,94Tang(20,56º) = 0,375.</p><p>Pode-se afirmar que nesta fábrica, quando todas as cargas dos grupos G1 e G2 estão em operação, o fator de potência da fábrica é,</p><p>aproximadamente,</p><p>X 0,94.</p><p>0,90.</p><p>0,77.</p><p>0,96.</p><p>0,85.</p><p>[350065_1704</p><p>]</p><p>Questão</p><p>018</p><p>Sempre que possível, devemos optar por um tipo de esquema de aterramento em primeiro lugar. Caso não seja possível esse sistema,</p><p>devemos optar por outro tipo em 2º lugar e em último caso, por um terceiro tipo de esquema. Estes esquemas assim ordenados são:</p><p>TN-S, IT e TN-C</p><p>IT, TN-C e TN-S</p><p>TN-S, TT e TN-C</p><p>TN-C, TT e TN-S</p><p>X TT, TN-S e TN-C</p><p>[350063_1334</p><p>40]</p><p>Questão</p><p>019</p><p>Em um circuito monofásico das instalações elétricas de baixa tensão de uma edificação, a seção do condutor de fase em cobre é de 16</p><p>mm2. A seção do condutor neutro também em cobre deve ser de, em mm2,</p><p>10</p><p>8</p><p>25</p><p>4</p><p>X 16</p><p>[350063_1334</p><p>54]</p><p>Questão</p><p>020</p><p>É dado um circuito em 220 V, alimentado por dois condutores de cobre cobertos por PVC, instalado em um eletroduto embutido em</p><p>alvenaria com um único circuito a temperatura ambiente de 30°, que alimenta uma carga de 6 600W com fator de potência igual a 1.</p><p>Determine, utilizando os dados da tabela, qual das alternativas indica a bitola do cabo que</p><p>atende o critério de corrente:</p><p>1,5 mm2</p><p>2,5 mm2</p><p>6 mm2</p><p>X 10 mm2</p><p>4 mm2</p>
