DM4370 DATACOM

Prévia do material em texto

Linha DM4370
SWITCH DE ACESSO 10G
2

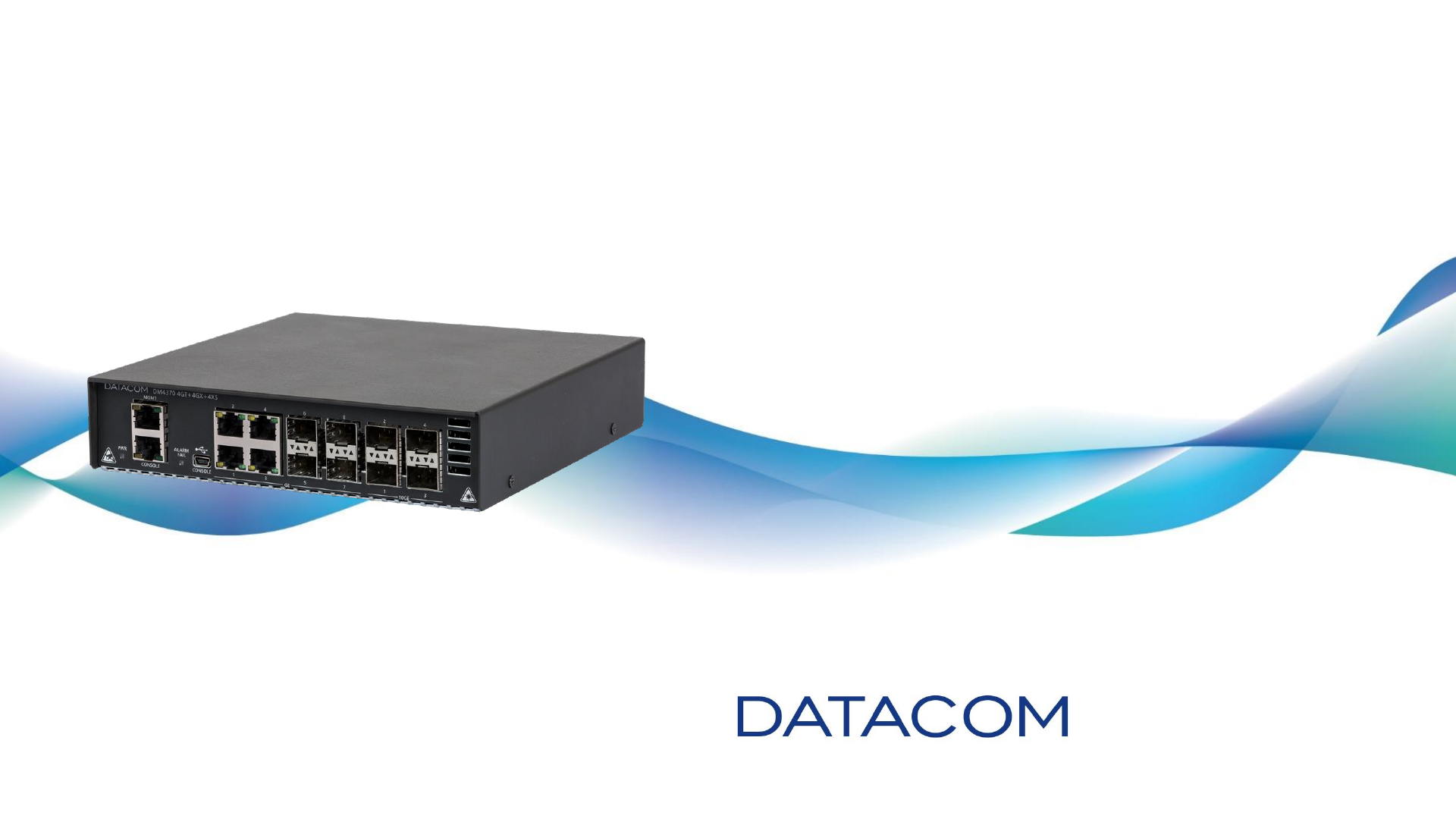

DM4370 - STANDALONE COMPACT SWITCH
 Design compacto com apenas 1U de altura
 4 portas 10GE (SFP+)
 4 portas 1GE (SFP)
 4 portas 1GE elétricas (RJ45)
 Suporte a VLAN, QinQ e EAPS/ERPS para aplicações Metro
Ethernet
 Tunelamento de protocolos L2 para atendimento a
serviços LAN-to-LAN
 Roteamento estático e dinâmico através de OSPF ou BGP
 Estabelecimento de túneis MPLS através do protocolo LDP
e serviços de VPN Ponto a Ponto (VPWS)
 Fonte de alimentação integrada AC/DC full-range com
seleção automática e redundância opcional através de PSU
externa
3
• Wirespeed L2/L3 & MPLS (LDP, VPWS)
• Filtros e QoS
• OAM (CFM, Y.1731) completo
• VLAN, Q-In-Q and VLAN Translate
• Link Aggregation e LACP
• xSTP, EAPS e ERPS
• L2 Slow Protocol Tunneling (L2CP)
• Static Routes, OSPF and BGP
• Classificação de Pacotes por IEEE802.1P, DSCP, porta de origem
e destino
• ACL’s Matches, Ingress and Egress
• Rate-Limit e Packet Scheduling
• Management Policies com RADIUS e TACACS.
• RFC2544 / Y.1564
DmOS - Principais Funcionalidades
4
Metro Ethernet –Aplicação Típica
DM4370
DM2100
DM2300
DM2300
DM4170
DM4370
DM4370
DM2100
DM4370
DM2100
DM2300 DM2300
DM4170
DM4170
DM4170
DM4170
DM4170
DM4408
DM4408
DM4404
DM4408
Acesso CORE Agregação AccessoAgregação
Solução completa para transporte de dados e voz.
Alto throughput para redes de concentração, agregação e acesso.
MPLS fim a fim na rede.
Protocolos L3: OSPFv2/v3, BGPv4.
Funcionalidades L2: VLAN, QinQ, QoS, OAM, CFM, xSTP, EAPS, ERPS, etc.
DM4370 DM4370
DM4370
Linha DM2500
ROTEADORES DE ACESSO
6
DM2500 6GT+2GC - ROTEADOR DE ACESSO
 Design compacto com apenas 1U de altura
 Modelo com 6 portas elétricas 10/100/1000Base-T
(RJ45)
 2 portas combo 1000Base-X (SFP) ou 10/100/1000Base-
T (RJ45)
 Extensivo suporte a protocolos de roteamento
avançados
 Tunelamento de protocolos com suporte a fluxos
criptografados
 Protocolos e serviços para gerenciamento completo do
produto
 Fonte de alimentação integrada AC/DC full-range com
seleção automática e redundância opcional através de
PSU externa
DM2500 6GT+4GC
7
DM2500 4GT - ROTEADOR DE ACESSO
 Design compacto com apenas 1U de altura
 Versão sem ventilação forçada (Consumo Max. 17W)
 Modelo com 4 portas elétricas 10/100/1000Base-T (RJ45)
 Extensivo suporte a protocolos de roteamento
avançados
 Tunelamento de protocolos com suporte a fluxos
criptografados
 Protocolos e serviços para gerenciamento completo do
produto
 Fonte de alimentação integrada AC/DC full-range com
seleção automática e redundância opcional através de
PSU externa
DM2500 4GT
8
DM2500 –Principais Funcionalidades
 Roteamento estático e dinâmico, incluindo RIP, OSPF e
BGP;
 VLAN and GRE Tunneling;
 NAT/PAT;
 NTP, DHCP, LLDP and DNS Services;
 Packet Classification by IEEE802.1P, DSCP, Source and
Destination Port, TCP/UDP Ports;
 ACL’s Matches, Traffic policers/shapers and Packet
Scheduling;
 Management Policies by RADIUS and TACACS;
 IPsec VPN (Site-to-Site / GRE-Tunnel).
9
Aplicação 01 - Roteador de Acesso Internet
Aplicação 02 –Triple Play Corporativo
