18/03/2019
1

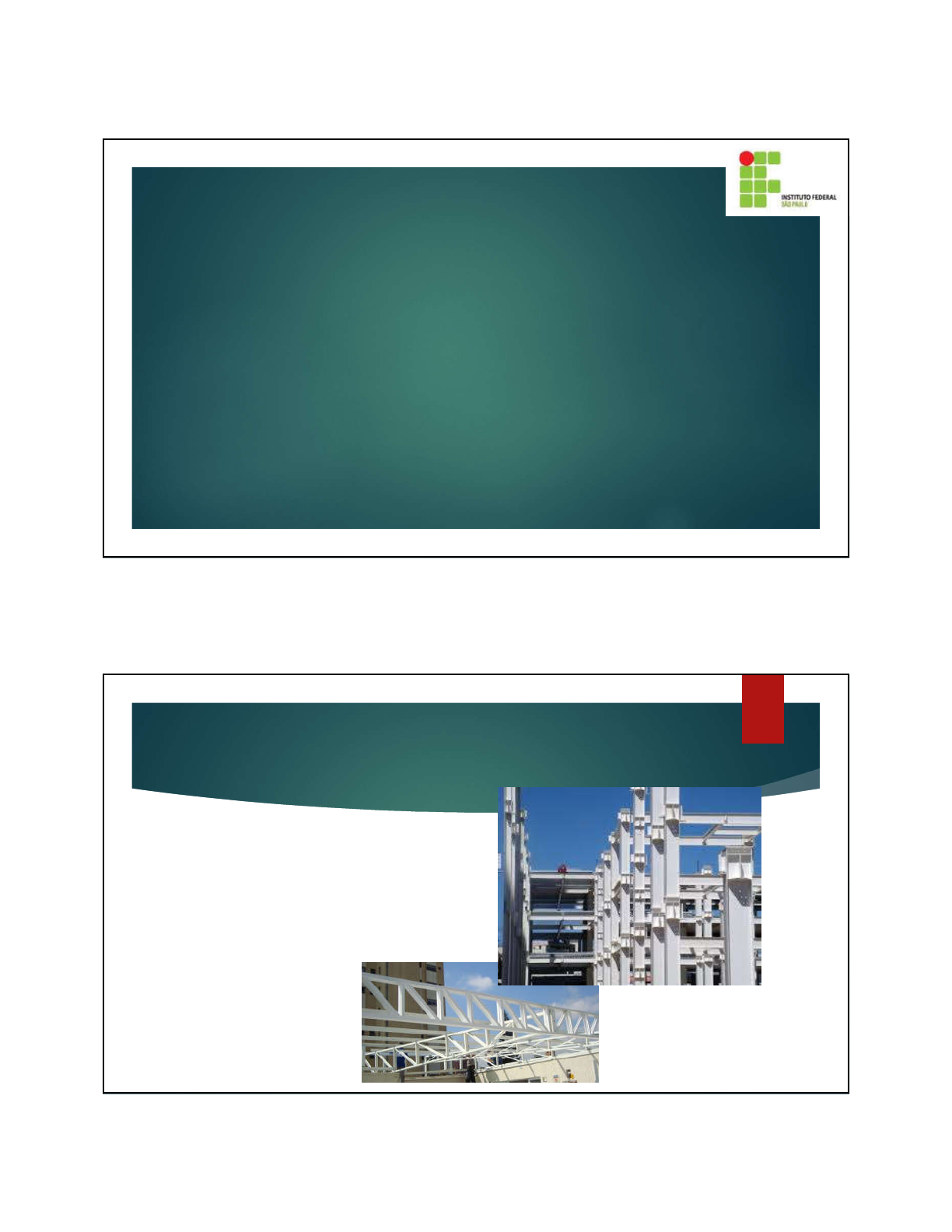

Estruturas Metálicas 1
Peças Comprimidas
PROFA MSC ENGA. MARCELLA C. AVILLA
 São empregadas em:
- Componentes de treliças
- Sistemas de travejamento
- Pilares
PEÇAS COMPRIMIDAS
1
2
18/03/2019
2
PEÇAS COMPRIMIDAS
 Estão sujeitas aos efeitos da flambagem global de
barras.
 Estão sujeitas aos efeitos da flambagem local em
função da esbeltez dos elementos que compõem a
seção transversal.
 Podem ser formadas por seções simples ou por uma
associação de peças.
PEÇAS COMPRIMIDAS
ESTADOS LIMITES ÚLTIMOS
 MODOS DE FALHA:
 Escoamento da seção bruta
 Baixa esbeltez global e/ou local
 Instabilidades
 Instabilidade global
 Instabilidade local
3
4
18/03/2019
3
Instabilidade Global
 Em estruturas metálicas, os problemas de estabilidade
são particularmente importantes, já que seus
elementos apresentam elevada esbeltez em função
da grande resistência do aço.
 O fenômeno de flambagem foi inicialmente estudado
por Euler (1707-1783).
Instabilidade
Global
Instabilidade Global
5
6
18/03/2019
4
Instabilidade local
Perda de estabilidade dos elementos que compõem a seção
transversal da barra, e que pode ocorrer antes que a tensão
crítica determinada na análise global seja atingida.
É denominada “local” porque o
eixo da barra permanece
indeformado.
Instabilidade
Local
Instabilidade local
7
8
18/03/2019
5
PEÇAS COMPRIMIDAS
ELU – Barras Comprimidas
- Capacidade resistente – Valor
de cálculo ABNT NBR 8800:2008
PEÇAS COMPRIMIDAS
9
10
18/03/2019
6
FLAMBAGEM GLOBAL
Os primeiros resultados teóricos sobre instabilidade
foram obtidos por Leonhardt Euler (1707-1783)
através de investigações de barras comprimidas.
Estudo com coluna idealmente perfeita:
• Coluna isenta de imperfeições geométricas e
tensões residuais
• Material de comportamento elástico linear
• Carga perfeitamente centrada.
Carga Crítica : ��� =
����
(��)²
Nestas condições, a coluna
inicialmente reta mantém-se com
deslocamentos laterais nulos (δ = 0)
até a carga atingir a carga crítica
ou carga de Euler
FLAMBAGEM GLOBAL
2
2

 E
f
A
N
cr
cr 
11
12
18/03/2019
7
FLAMBAGEM GLOBAL
Colunas reais
• imperfeições geométricas (desvios de
retilinidade
• Não há perfeita centralização do
carregamento.
Nestes casos o processo de flambagem acontece
com a flexão da haste desde o início do
carregamento.
FLAMBAGEM GLOBAL
• Observa-se deslocamentos
crescentes, à medida que se aumenta
a carga
• À medida que se aumenta as
imperfeições, se afasta da trajetória
ideal de Euler.
• Coluna Imperfeita
• Tensões residuais
flexocompressão
13
14
18/03/2019
8
FLAMBAGEM GLOBAL
• Condições de Contorno
Coeficientes de flambagem: barras isoladas
FLAMBAGEM GLOBAL
Devido à
dificuldade
prática de se
materializar
as condições
de apoio do
engaste, a
norma
recomenda
valores
superiores
aos teóricos
15
16
18/03/2019
9
FLAMBAGEM GLOBAL
• Curva de resistência à
compressão
- Variação da resistência de uma coluna comprimida em função do
índice de esbeltez
• Peças curtas :
���� = ��
• Peças esbeltas:
���� = �� ≤ ��
 Nessas condições, só ocorrerá flambagem em regime elástico se a
tensão crítica de Euler for inferior à resistência ao escoamento.
2
2

 E
fcr 
 Se l>lpl ocorre flambagem em regime
elástico (dentro das hipóteses de Euler)
 Se l≤ lpl não ocorre flambagem,
havendo falha por plastificação da
seção
y
pl
f
E2
lim

 
Esbeltez limite de plastificação
FLAMBAGEM GLOBAL – POR FLEXÃO
17
18
18/03/2019
10
FLAMBAGEM GLOBAL
• Curva de resistência à compressão ou Curva de Flambagem
χ - fator de redução associado
à resistência à compressão;
�� - Índice de esbeltez
reduzido
São valores adimensionais
��/��
Ne  é a força normal de
flambagem elástica. Definida
para o modo de flambagem
(por flexão, por torção ou por
flexo-torção) mais crítico.
FLAMBAGEM GLOBAL – POR FLEXÃO
19
20
18/03/2019
11
PEÇAS COMPRIMIDAS
FLAMBAGEM GLOBAL
Além da flambagem por flexão, em barras de seção abertas e
paredes finas pode ocorrer outros fenômenos de instabilidade
denominados: Flambagem por torção e flambagem por flexo-torção.
FLAMBAGEM GLOBAL
21
22
18/03/2019
12
• Flambagem por torção: está associada a
rotações da seção transversal do
elemento.
• Flambagem por flexo-torção: caracteriza-
se pela ocorrência combinada de
flambagem por flexão e por torção nas
seções transversais do elemento
FLAMBAGEM GLOBAL
Normal de flambagem elástica para cada modo de flambagem
FLAMBAGEM GLOBAL
23
24
18/03/2019
13
Modo de flambagem para cada tipo de seção transversal
 Dependendo da configuração da seção transversal, podem ocorrer um ou
outro (ou todos) modo de flambagem:
 Seções duplamente simétricas
 Seções monossimétricas
 Seções assimétricas
 Cantoneiras simples que atendam ao item E.1.4 tem tratamento específico
(não será abordado em aula – ver NBR 8800:2008)
 Para cada configuração é possível determinar a normal de flambagem
elástica (Ne) que será usada para o cálculo da esbeltez reduzida (l0),
importante para o dimensionamento à compressão.
FLAMBAGEM GLOBAL
Seções com dupla simetria ou simétricas em relação a um ponto
• G = Módulo de elasticidade
transversal
• J = Momento de inércia à torção
• Cw = constante de empenamento
• r0 = raio de giração polar
• Lz = comprimento efetivo de
flambagem a torção.
• Ne = Normal de flambagem elástica
• Ney = Normal de flambagem elástica
por flexão no eixo y
• Nex = Normal de flambagem elástica
por flexão no eixo x
• Nez = Normal de flambagem elástica
por torção
FLAMBAGEM GLOBAL
Predominante!!
25
26
18/03/2019
14
Centro de torção:
 Chamado também de centro de cisalhamento
 é o ponto em torno do qual a seção transversal gira.
 Para seções simétricas, coincide como o centro de gravidade.
FLAMBAGEM GLOBAL
Nem sempre é possível evitar a torção, pois em
alguns tipos de seção transversal o centro de
torção fica fora da seção transversal.
A coordenada X0, Y0 é a distância (em x e y) do
Centro de torção até o CG.
CW - propriedade geométrica dos perfis
• Relacionada à rigidez ao empenamento da seção transversal.
• Empenamento - características de perfis de seção aberta
• dado esforço de torção aplicado ao perfil a sua seção transversal
inicialmente plana perde essa condição em consequência das
deformações produzidas pelo esforço aplicado.
FLAMBAGEM GLOBAL
27
28
18/03/2019
15
Y0
X0
�� ≅ � ���� �����������
G = 7700 kN/cm²
�� =
�
�
∗ � ∗ �� (dupla cantoneira
de abas iguais)
29
30
18/03/2019
16
 Coeficientes de flambagem à torção
Kz = 1 para rotação impedida e empenamento livre em ambas as
extremidades das barras (vínculo de garfo – ou seja, biapoiada);
Kz = 2 para rotação e empenamentos livres em uma extremidade e
rotação e empenamento impedidos na outra extremidade (vínculo
rígido ou engastado).
FLAMBAGEM GLOBAL
Seções monossimétricas – Sendo “x” o eixo de simetria:
• Ne = Normal de flambagem elástica
• Ney = Normal de flambagem elástica
por flexão no eixo y
• Nex = Normal de flambagem elástica
por flexão no eixo x
• Nez = Normal de flambagem elástica
por torção
• x0 = Coordenada x do centro de
torção (Ct)
r0= raio de giração polar dado por:
FLAMBAGEM GLOBAL
Flambagem por flexão
(no eixo de não simetria)
31
32
18/03/2019
17
Seções assimétricas: Caso geral (Anexo E – NBR 8800:2008)• Ne = Normal de flambagem elástica
• Nex = Normal de flambagem elástica por flexão no eixo x
• Ney = Normal de flambagem elástica por flexão no eixo y
• Nez = Normal de flambagem elástica por torção
• x0 e y0 = Coordenadas do centro de torção (Ct)
r0= raio de giração polar dado por:
• rx e ry = raios de giração da seção
FLAMBAGEM GLOBAL
FLAMBAGEM GLOBAL
33
34
18/03/2019
18
Flambagem por flexão
FLAMBAGEM GLOBAL
 Em estruturas metálicas, as chapas que compõem a seção transversal dos
perfis de aço submetido à compressão ou flexão estão submetidas a
tensões axiais de compressão e, consequentemente, estão sujeitas a
estabilidade. Trata-se, portanto, de estabilidade de CHAPAS.
FLAMBAGEM LOCAL
35
36
18/03/2019
19
Fatores que afetam o comportamento da chapa
• Largura
• Espessura
• Vinculação
FLAMBAGEM LOCAL
 Pós-flambagem
 Ao contrário do que ocorre nas barras, a flambagem de chapa
não implica esgotamento de sua capacidade resistente.
 Nesses elementos existe a possibilidade de redistribuição de
tensões e, em razão disso, ocorre o fenômeno denominado
efeito pós-crítico ou pós-flambagem, que permite que a
resistência ao escoamento seja alcançada.
FLAMBAGEM LOCAL
37
38
18/03/2019
20
Da observação do
comportamento pós-
crítico foi possível
definir o conceito de
largura efetiva.
Ou seja, despreza-se a
região da chapa que
apresenta instabilidade
e considera-se uma
largura efetiva.
FLAMBAGEM LOCAL
FLAMBAGEM LOCAL
39
40
18/03/2019
21
FLAMBAGEM LOCAL
- Parâmetro de flambagem local – Critério da ABNT
NBR 8800:2008
FLAMBAGEM LOCAL
41
42
18/03/2019
22
 Q = 1,0  se a relação largura-espessura (b/t) dos elementos
componentes da seção não ultrapassar os limites indicados na tabela a
seguir. Nesse caso, não há redução da resistência em função da
flambagem local (ou esta não ocorre).
FLAMBAGEM LOCAL
- Critério da ABNT NBR 8800:2008
- Limite de esbeltez para não ocorrência de flambagem local
FLAMBAGEM LOCAL
43
44
18/03/2019
23
- Critério da ABNT NBR 8800:2008
- Limite de esbeltez para não ocorrência de flambagem local
FLAMBAGEM LOCAL
FLAMBAGEM LOCAL
- Critério da ABNT NBR 8800:2008
- Limite de esbeltez para não ocorrência de flambagem local
45
46
18/03/2019
24
FLAMBAGEM LOCAL
FLAMBAGEM LOCAL
47
48
18/03/2019
25
FLAMBAGEM LOCAL
FLAMBAGEM LOCAL
49
50
18/03/2019
26
Roteiro
ELS – Peças comprimidas
Chapa espaçadora
• Em barras com seção composta formadas por mais de um perfil o índice de
esbeltez de qualquer perfil não deve ultrapassar ½ do índice de esbeltez
máxima do conjunto.
• Podem ser utilizadas chapas espaçadores a intervalos de comprimentos que
garantam essa condição de esbeltez.
51
52
18/03/2019
27
 Se a condição abaixo não for atendida...
Devem ser calculadas presilhas para diminuir o comprimento
de flambagem:
PEÇAS COMPRIMIDAS
Fonte: Livro De Souza, Alex Sander Clemente. Dimensionamento de
elementos estruturais em aço. Segundo a NBR 8800:2008
Exercícios Resolvidos
Dimensionar a diagonal de apoio da treliça. No pré-dimensionamento foi definida
uma seção dupla cantoneira 2L 63 x 4,75mm em aço ASTM A36. Neste exemplo a
seção 2L 63 x 4,75mm será verificada para o esforço de calculo a compressão
Nsd=40,4kN
53
54
18/03/2019
28
Exercícios Propostos
1) Verificação de elemento comprimido – seção duplamente simétrica.
Determine a máxima força de compressão que pode ser aplicada a
uma coluna birotulada com 3000 mm de comprimento entre suas
fixações, sendo dado:
 Aço A-36 (MR250) – fy = 25 kN/cm2 e fu = 40 kN/cm2.
 G = 7.700kN/cm2; E = 20.000kN/cm2.
 Perfil I – 160 x 17,9 kg/m (série europeia, tabela ARCELOR-Laminado)
 A = 22,80cm2; d = 160mm; bf = 74mm;
 tf = 9,51mm; tw = 6,3mm; ry = 1,55cm;
 Iy = 54,7cm
4; rx = 6,40cm; Ix = 935cm
4.
2) Dimensionamento de elemento comprimido. Para a coluna da
figura a seguir, dimensionar o perfil laminado para resistir a uma
força normal de compressão, centrada e de cálculo de 850kN.
 Verifique qual dos três perfis abaixo pode ser utilizado.
 Considerar aço ASTM A-36.
Exercícios Propostos
55
56
18/03/2019
29
3) Para a coluna da figura a seguir, verificar o perfil soldado CS 400x128
para resistir a uma força normal de compressão, centrada e de cálculo
de 1500kN. Os dados do perfil segue na tabela abaixo.
 Será utilizado aço AR350  fy = 350 MPa e fu = 450 MPa
Exercícios Propostos
57
58
