Lista 4

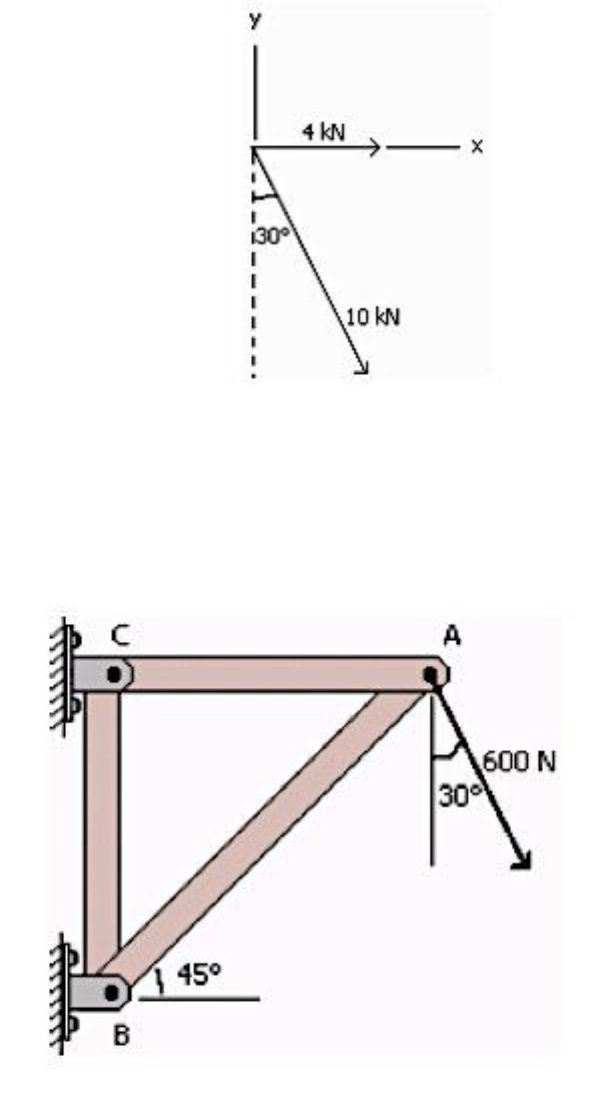

Determine o módulo da força resultante e sua direção medida no sentido horário a partir do eixo x positivo.
Determine os módulos das componentes da força de 600 N nas direções das barras AC e AB da treliça abaixo.
--
A viga da figura é suspensa por meio de dois cabos. Se a força resultante é de 600 N, direcionada ao longo do eixo y positivo, determine FA e FB e a direção θ de modo que FB seja mínimo. A força de módulo FA atua a um ângulo de 30° com o eixo y, conforme ilustração.
Determine trigonometricamente a intensidade e direção da força P de tal modo que a resultante de P e da força de 900 N seja uma força vertical de 2700N dirigida para baixo.
Duas peças estruturais B e C são rebitadas ao suporte A. Sabendo-se que a tração na peça B é de 6 kN e que a tração na peça C é de 10 kN, determine graficamente a intensidade, a direção e o sentido da força resultante exercida sobre o suporte.
Determine o módulo da força resultante e sua direção medida no sentido horário a partir do eixo x positivo.
Determine o módulo da força resultante e sua direção medida no sentido anti-horário a partir do eixo x positivo.
As três forças mostradas na figura são aplicadas a um suporte. Determine a faixa de valores para o modulo da força P de modo que a resultante das três forças não exceda 2.400 N.
As três forças mostradas na figura agem sobre a estrutura de um suporte. Determine o módulo de F e sua direção θ de modo que a força resultante seja direcionada ao longo do eixo x’ positivo e tenha um módulo de 800N.
Uma força de 2,5 kN está aplicada a um cabo ligado a um suporte. Quais as componentes horizontal e vertical desta força?
Respostas
1)
2)
3)
4) Resposta: P= 2990N ; ângulo = 72,8o
5) 14,3 kN ; ângulo = 19,9o
6)
7)
	8)

9)
10) - 2,35 kN (horizontal) e 0,855 kN (vertical)
