Fundamentos da Aerodinâmica

Prévia do material em texto

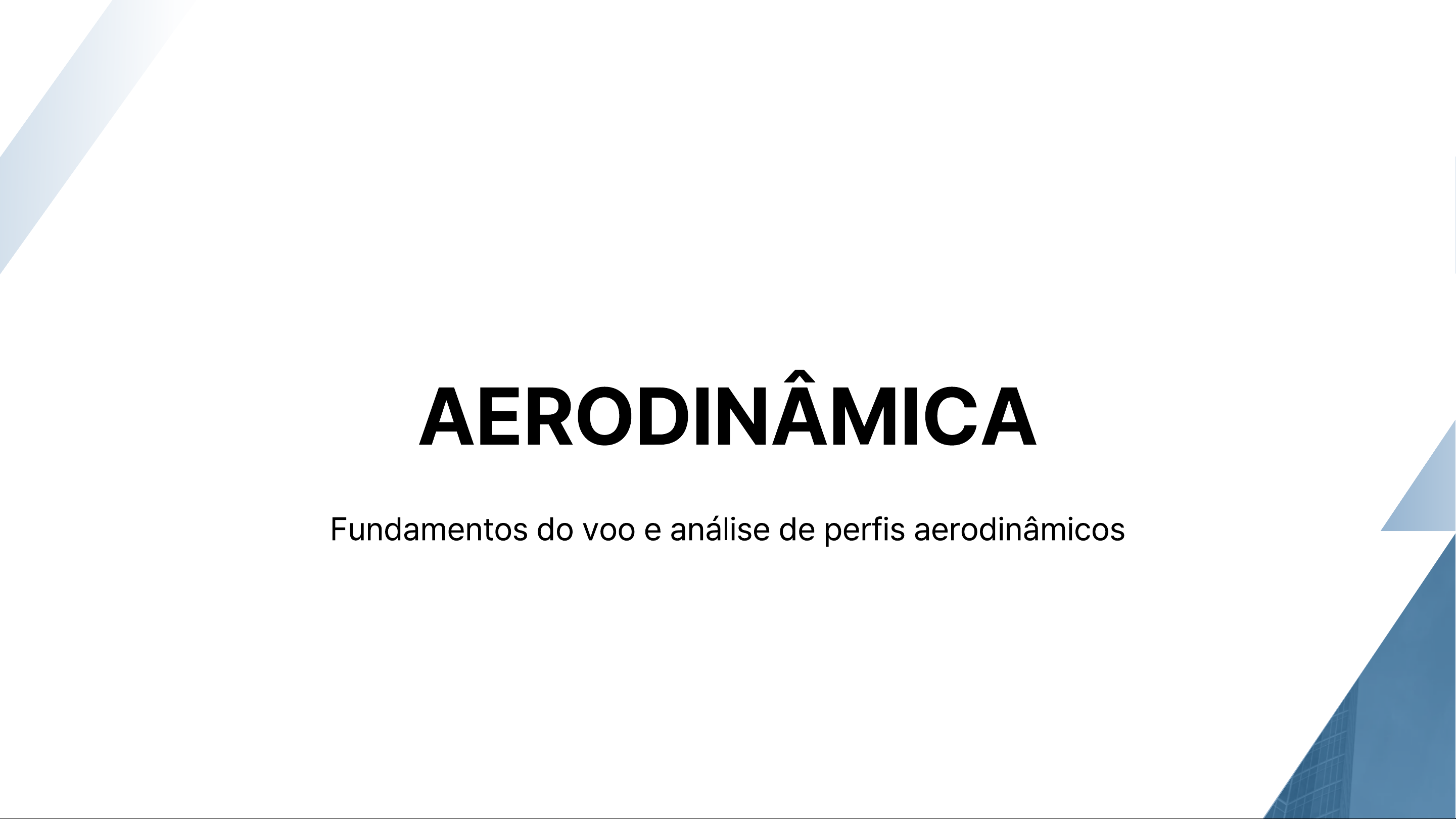

AERODINÂMICA Fundamentos do VOO e análise de perfis aerodinâmicosÍndice 01 Introdução à Aerodinâmica Ciência do movimento do ar 02 As Quatro Forças do Voo Sustentação, peso, tração e arrasto 03 Equação da Sustentação Parâmetros e coeficientes 04 Perfis Aerodinâmicos Clark-Y, NACA 2412 e NACA 4412Introdução à Aerodinâmica Definição Importância Aplicações Estudo do movimento do ar e sua Fundamental para projeto e Aviação, engenharia automotiva, interação com corpos sólidos operação segura de aeronaves esportes e arquitetura é a ciência que estuda comportamento do ar em movimento e sua interação com superfícies sólidas, sendo essencial para desenvolvimento da aviação moderna.As Quatro Forças do Voo Sustentação Peso Força vertical gerada pelas asas que 1 2 Força gravitacional que a mantém a aeronave no ar aeronave para baixo VÔO Tração Arrasto Força produzida pelos motores que Resistência do ar que se opõe ao impulsiona a aeronave para frente 3 4 movimento da aeronaveEquilíbrio das Forças em Voo Condições de Equilíbrio Voo Nivelado Para um VOO nivelado e estável, as forças devem Sustentação = Peso estar em equilíbrio: a sustentação deve igualar Tração = Arrasto peso da aeronave, e a tração deve igualar arrasto. Qualquer desequilíbrio entre essas forças resulta em aceleração ou mudança de altitude. Desequilíbrio Gera aceleração vertical ou horizontal e mudança de altitudeEquação da Sustentação Fórmula fundamental da sustentação (rho) Densidade do ar V Velocidade da aeronave (m/s) S Área da asa (m²) CL Coeficiente de sustentação (adimensional)Coeficiente de Sustentação (CL) Parâmetro adimensional que caracteriza a eficiência aerodinâmica do perfil alar Definição Varia conforme ângulo de ataque da asa em relação ao fluxo de ar Variação Determina a velocidade mínima de seguro da aeronave CL Máximo Após ângulo crítico ocorre perda abrupta de sustentação EstolPerfil Aerodinâmico Clark-Y Histórico Geometria Perfil clássico desenvolvido na década Extradorso curvado e intradorso plano, de 1920 nos Estados Unidos design simples e eficaz Desempenho Aplicações CL máximo aproximado de 1.5, boa Amplamente utilizado em aeronaves estabilidade em leves e aeromodelosPerfis NACA 2412 e 4412 NACA 2412 NACA 4412 Geometria Desempenho Curvatura: 2% Curvatura: 4% Maior CL máximo (≈1.6) Menor arrasto Posição máxima: 40% Posição máxima: 40% Melhor para decolagem Ideal para de cruzeiro Espessura: 12% Espessura: 12% curtaComparação entre Perfis Clark-Y NACA 2412 NACA 4412 Estável Eficiente Alta sustentação Clark-Y é ideal para iniciantes devido à simplicidade. NACA 2412 oferece eficiência em cruzeiro. NACA 4412 proporciona melhor desempenho em decolagens curtas e lento.Conceito de Carga Alar Definição Carga Alta Relação entre peso da aeronave e área da asa (W/S) Maior velocidade de cruzeiro e estabilidade Unidades Velocidade de Estol Expressa em kg/m² ou Influencia diretamente a velocidade mínima de VOO Carga Baixa Melhor manobrabilidade e decolagem curtaConclusão Fundamentos Equilíbrio A aerodinâmica é essencial para compreender os As quatro forças devem estar em equilíbrio para princípios do estável Escolha do Perfil Carga Alar Depende da missão e requisitos de desempenho da Parâmetro crítico no projeto de asas e desempenho aeronave
