Lista 1 - Exercício de cálculo de faltas, dimensionamento de chaves e elos-fusíveis

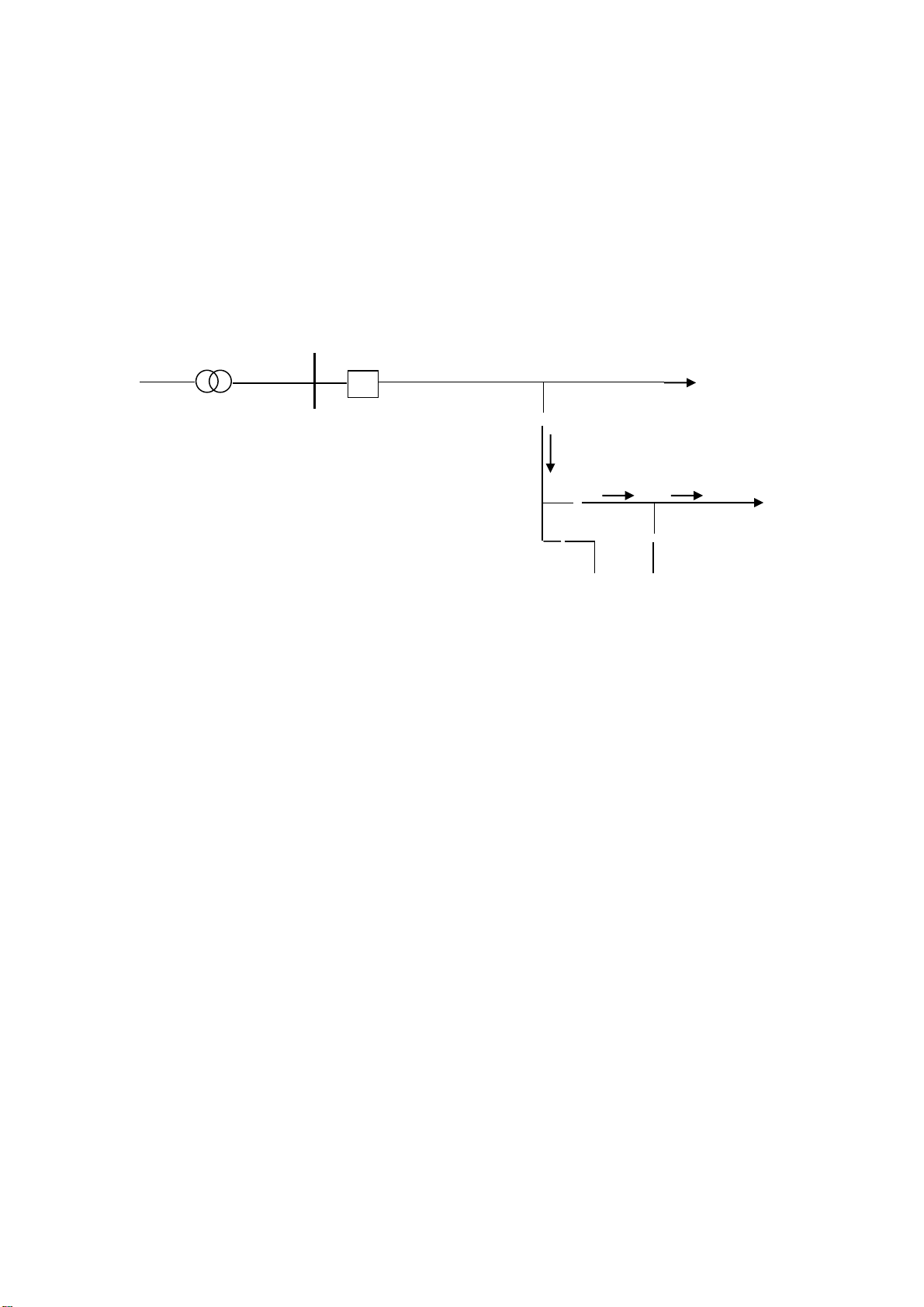

Considere a figura abaixo em que é mostrado o diagrama unifilar de um sistema de
distribuição trifásico aterrado (p.e, parte de um alimentador aéreo da Cosern).





















Pede-se:
a) Calcule as correntes de faltas (curtos-circuitos) TRIFÁSICA e FASE-TERRA MÍNIMA
nos pontos B, C. Considere uma resistência de terra de 40 ohms.

b) Determine os elos-fusíveis e as respectivas chaves. Para o caso dos elos, use os critérios
de CORRENTE e COORDENAÇÃO.



Impedâncias de Thèvenin no ponto A:
Z1 = Z2 =0,2263 + j1,0435 pu
Z0 = 0,3097 + j1,9018 pu
Vbase = 13,8 kV; Sbase = 100 MVA
R


Alimentador
13,8 kV


A
B
Os trechos de AB até BC usam cabo 2/0 CA
Distâncias: AB=1,5 km; BC=1 km
Impedância do cabo:
Z1 = Z2 = 0,4387 + j 0,4567 ohm/km
Z0 = 0,6163 + j1,9135 ohm/km
S
S
S
Δ
225 kVA
 13,8 kV
10 A
20 A
S
Δ
75 kVA
 13,8 kV
C
 Transformador
-YT
69/13,8 kV
