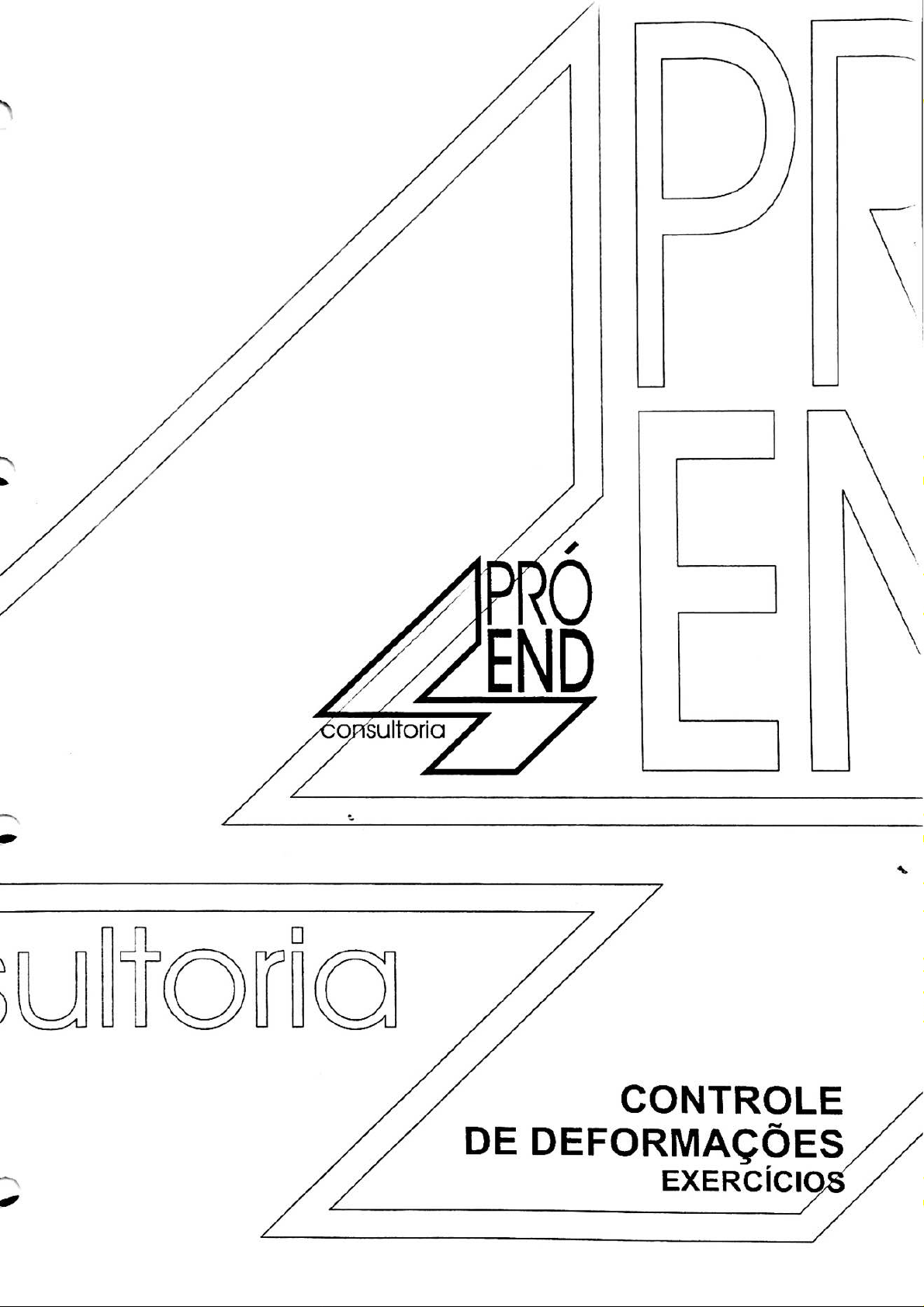

PRO END consultoria ultoria CONTROLE DE DEFORMAÇÕES EXERCÍCIOSEND Módulo 07 CONTROLE DE DEFORMAÇÕES Um procedimento, para correção de deformações pelo aquecimento localizado na soldagem de aço carbono, deve ter como temperatura máxima do aquecimento localizada uma temperatura menor que: a) 720° C. b) 650° C. c) 723° C. d) 700° C. 2- Assinale a(s) afirmativa(s) correta(s): a) empenamento para ocorrer, na soldagem de chapas de aço carbono, só depende do processo de soldagem utilizado. b) A deformação angular pode ocorrer mesmo na soldagem em junta de topo de chapa de aço carbono com chanfro em X, segundo a sequência de deposição dos passes de solda. c) A contração longitudinal na soldagem de juntas de topo só depende da área da seção transversal da zona fundida da solda. d) A contração transversal na soldagem de juntas de topo de chapas de aço carbono depende da seção transversal das chapas. 3- empenamento na soldagem de chapas finas de aço carbono será evitado quando se utiliza: a) Dispositivos auxiliares de fixação e montagem (cachorros). b) Processos de soldagem que propiciem um maior aporte de calor. c) pré-aquecimento na soldagem. d) Chapas acima de sua espessura crítica. 4- Dentre as alternativas abaixo, assinale aquela que indica propriedades desejáveis a um bom dispositivo de fixação e montagem na soldagem de junta de topo em aço carbono: a) Ser fabricado em aço inoxidável. b) Permitir a livre contração transversal. c) Permitir livre embicamento. d) Impedir a contração longitudinal do cordão de solda. 5- Qual principal tipo de deformação que ocorre na soldagem de chapas de aço carbono, em juntas de ângulo, sendo as chapas de espessura de 25 milímetros? a) Empenamento. b) Contração longitudinal. c) Contração transversal. d) Deformação angular. 6- Das recomendações abaixo, indique aquela mais adequada à fabricação de perfis metálicos compostos por chapas soldadas, do ponto de vista do controle de deformações: a) Usar chanfros em V. b) Usar a soldagem com passe à ré. c) Evitar a decoesão lamelar. d) Aproximar e balancear as soldas em tomo da linha neutra. 7- Dentre os recursos descritos abaixo, indique aquele(s) que deverá(ao) minimizar as deformações devido à soldagem: a) Executar sempre a soldagem com reforço máximo permitido. b) Usar sempre que chanfro em V. c) Utilizar processos de soldagem que tenham altas velocidades de avanço da poça em fusão. d) Usar sempre chanfros e processos que propiciem a menor zona fundida. 1/3END Curso de Inspetor de Soldagem Nível 1 8- Assinale a (s) afirmativa (s) correta (s): A deformação angular é provocada pela assimetria da zona fundida em relação à linha neutra na soldagem de juntas de topo em aço carbono. b) A contração transversal da solda de uma junta de topo em uma chapa de aço carbono é diretamente proporcional ao módulo de elasticidade do aço da chapa. c) empenamento na soldagem de chapas finas em juntas de topo só ocorre quando chanfro da junta é assimétrico. d) recurso para se minimizar a contração longitudinal da soldagem de junta de topo é a utilização de dispositivos de fixação e montagem (cachorro). 9- Das recomendações abaixo, indique aquela que se aplica quando se deseja estabelecer uma seqüência de execução de solda de uma estrutura ou equipamento metálico, do ponto de vista do controle de deformações: a) Utilizar, sempre que possivel, martelamento associado com a soldagem com passe à ré; independente da seqüência de soldagem. b) Utilizar seqüência que permita, sempre que possível, a livre deformação longitudinal e que restrinja a contração transversal. Formar e soldar primeiro os subconjuntos da estrutura ou equipamentos e depois soldar estes subconjuntos entre si, procurando, sempre que possível, estabelecer uma simetria na seqüência da montagem e soldagem destes subconjuntos. d) Executar as soldas na ordem do comprimento das mesmas, isto é, iniciando com as de comprimento maior e terminando com as de comprimento menor. 10- Na soldagem de uma junta de topo de duas chapas de aço carbono, o metal de adição a ser empregado poderá ser escolhido dentro de três opções apresentadas abaixo. Tendo em vista minimizar deformações, escolha o metal de adição mais indicado: Módulo de Limite de Coef. de Dilatação Condutividade Elasticidade Escoamento Térmica Térmica 10⁶ psi 10³ psi Micro Pol/Pol/°F Cal/cm/cm/°C/seg Metal de Base 40 54 8 0,12 Metal de Adição 1 42 52 10 0,12 Metal de Adição 2 40 52 6 0,12 Metal de Adição 3 42 52 12 0,11 a) Metal de Adição 1. +b) Metal de Adição 2. Metal de Adição 3. d) Qualquer um dos metais de adição. 11- A fabricação do casco de um determinado trocador de calor com chapas de aço carbono envolve as seguintes operações: oxi-corte, esmerilhamento, calandragem, soldagem, usinagem e tratamento térmico. Indique a seqüência desejável de operações para minimizar deformações: a) Oxi-corte, esmerilhamento, calandragem, soldagem, usinagem e tratamento térmico. b) Oxi-corte, esmerilhamento, calandragem, usinagem, tratamento térmico e soldagem. Oxi-corte, esmerilhamento, calandragem, soldagem, tratamento térmico e usinagem. d) Oxi-corte, esmerilhamento, calandragem, tratamento térmico, soldagem e usinagem. 2/3PRO END Módulo 07 CONTROLE DE DEFORMAÇÕES 12- Para a soldagem de um junta de topo em aço carbono são propostos três processos de soldagem, cujas curvas de repartição térmica estão desenhadas abaixo. Assinale o processo que menor deformação deverá provocar: a) Processo A. b) Processo B. c) Processo c d) A deformação será igual nos três processos. Q PROCESSO A PROCESSO PROCESSO 13- Qual das variáveis abaixo deve constar obrigatoriamente de um procedimento de correção de deformação por meio do aquecimento localizado: a) Tipo de gás empregado. b) Tipo de maçarico a ser empregado. c) Forma da região a ser aquecida. d) Temperatura máxima da região a ser aquecida. Todas as alternativas anteriores. 14- Descreva um procedimento para correção de pequenas deformações angulares ocorridas na soldagem de uma tubulação de aço carbono 8" (203 mm), espessura de 12,7 mm, conforme croqui abaixo: 3/3
