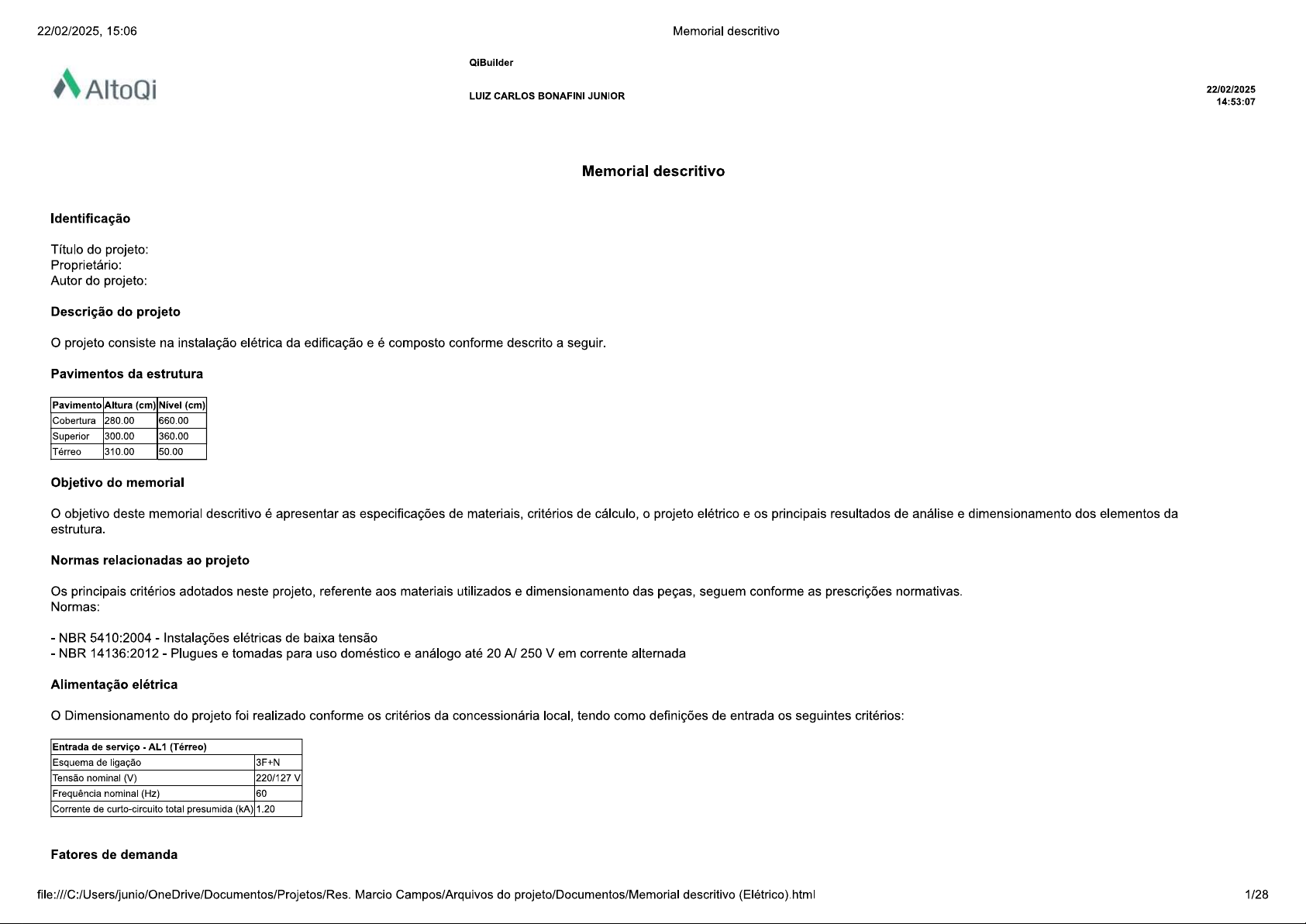

22/02/2025, 15:06 Memorial descritivo QiBuilder AltoQi 22/02/2025 14:53:07 Memorial descritivo Identificação Título do projeto: Proprietário: Autor do projeto: Descrição do projeto projeto consiste na instalação elétrica da edificação e é composto conforme descrito a seguir Pavimentos da estrutura Pavimento Altura (cm) Nível (cm) Cobertura 280.00 660.00 Superior 300.00 360.00 Térreo 310.00 50.00 Objetivo do memorial objetivo deste memorial descritivo é apresentar as especificações de materiais, critérios de cálculo, o projeto elétrico e os principais resultados de análise e dimensionamento dos elementos da Normas relacionadas ao projeto Os principais critérios adotados neste projeto, referente aos materiais utilizados e dimensionamento das peças, seguem conforme as prescrições normativas. Normas: NBR 5410:2004 Instalações elétricas de baixa tensão NBR 14136:2012 - Plugues e tomadas para uso doméstico e análogo até 20 A/ 250 V em corrente alternada Alimentação elétrica Dimensionamento do projeto foi realizado conforme os critérios da concessionária local, tendo como definições de entrada os seguintes critérios: Entrada de serviço - AL1 (Térreo) Esquema de ligação 3F+N Tensão nominal (V) 220/127 Frequência nominal (Hz) 60 Corrente de curto-circuito total presumida (kA) 1.20 Fatores de demanda Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 1/2822/02/2025, 15:06 Memorial descritivo A demanda foi aplicada para determinar a potência demandada pelo quadro. Foram considerados os seguintes critérios para cálculo: AL1 (Térreo) Tipo: Unidade consumidora individual Tipo de carga Potência instalada (kVA) Fator de demanda (%) Demanda (kVA) Iluminação e TUG's (Casas e apartamentos) 14.35 24.00 Uso Específico 32.20 16.10 TOTAL Quadro de medição e proteção geral A proteção geral para o alimentador deve ser realizada por um disjuntor localizado no quadro geral de medição que será instalado na parede do muro localizado no limite do passeio no acesso da propriedade e um disjuntor de manutenção no quadro de distribuição localizado no primeiro pavimento da Quadro Proteção (A) Seção Medidor poste auxiliar (Térreo) 63.00 16 Quadros de distribuição e disjuntores o quadro de distribuição QD, ou caixa de distribuição - CD, constituído de material termoplástico antichama ou metálico. instalação embutida ou de sobrepor, grau de proteção de acordo com a necessidade da instalação, na qual recebe alimentação de uma fonte de geradora e distribui a energia para um ou mais circuitos. A estrutura interna é destinada à instalação de dispositivos de proteções unipolares, bipolares e tripolares padrão DIN ou UL, conforme Norma NBR IEC 60.439-3 e NBR IEC 60.670-1. modelo do quadro de distribuição a ser utilizado no projeto deve ser conforme definido na lista de materiais e legenda de simbologias. Todos os quadros de disjuntores deverão ser aterrados e providos de barramento específico para as fases, neutro e terra. Os disjuntores utilizados serão monopolares, bipolares ou tripolares, conforme diagramas unifilares e lista de materiais. Deverão atender as exigências da norma NBR 60898 (IEC60 9472), não sendo aceito disjuntores que não atendam a esta norma. Os disjuntores terão tensão de funcionamento compatível com a tensão do circuito e protegerá a fiação. A capacidade de interrupção de corrente de curto circuito dos disjuntores deve ser conforme definido na lista de materiais estando atrelada ao disjuntor escolhido. Serão utilizados interruptores diferenciais residuais (IDR) para promover a proteção em caso de choques elétricos acidentais. Serão utilizados IDR's bipolares e tetrapolares com tensão de 220V e 380V respectivamente e corrente de disparo de no mínimo de 30mA. o Dispositivo de proteção contra surtos (DPS), ou supressor de surto, é um dispositivo que protege as instalações elétricas e equipamentos contra picos de tensão, geralmente ocasionados por descargas atmosféricas na rede de distribuição de energia elétrica. o dispositivo é instalado no quadro de distribuição entre fase e terra, possuir classe I, ou III, conforme IEC. Dimensionamento dos quadros de distribuição Quadro Proteção (A) QDLF- Superior (Superior) 50.00 QDLF-Térreo (Térreo) 40.00 Queda de tensão A instalação atendida por ramal de baixa tensão terá queda de tensão máxima desde o ponto de entrega até o circuito terminal, conforme a tabela abaixo: Queda de tensão admissível (CA) Total (%) 5 Alimentação (%) 4 Iluminação (%) 4 Força (%) 4 Controle (%) 1 Queda de tensão admissível (CC) Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo 2/2822/02/2025, 15:06 Memorial descritivo Total (%) 4 Alimentação (%) 2 Iluminação (%) 2 Força (%) 2 Controle (%) 1 Temperatura ambiente A temperatura média do ambiente e do solo são elementos utilizados para o cálculo do Fator de correção por temperatura. FCT é utilizado no cálculo da corrente de projeto corrigida para o dimensionamento da seção da fiação do circuito. Temperatura ambiente Ambiente 30 Solo 20 Pontos elétricos Composição e tabelas de cargas Para o projeto em questão foram consideradas as seguintes potências unitárias e respectivos fatores de potência: Pontos de força Peça Pontos de comando e força - Interruptor simples e Tomada hexagonal Potência unitária (W) 100 Número de pontos atendidos 2 Potência total (W) 200 Fator de potência 0.9 Peça Pontos de força - Uso específico Chuveiro 5500 W Potência unitária (W) 5500 Número de pontos atendidos 3 Potência total (W) 16500 Fator de potência Peça Pontos de força Uso geral 2P+T 20A (2) baixa Potência unitária (W) 200 Número de pontos atendidos 10 Potência total (W) 2000 Fator de potência 0,9 Peça Pontos de força Uso geral 2P+T 20A (2) baixa -150W Potência unitária (W) 300 Número de pontos atendidos 15 Potência total (W) 4500 Fator de potência 0.9 Peça Pontos de força Uso geral 2P+T 20A (3) baixa Potência unitária (W) 300 Número de pontos atendidos 1 Potência total (W) 300 Fator de potência 0.9 Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 3/2822/02/2025, 15:06 Memorial descritivo Peça Pontos de comando e força - Interruptor simples e Tomada hexagonal 600W Potência unitária (W) 600 Número de pontos atendidos 3 Potência total (W) 1800 Fator de potência 0.9 Peça Pontos de força - baixa Potência unitária (W) 150 Número de pontos atendidos 2 Potência total (W) 300 Fator de potência 0.9 Peça Pontos de força - Uso específico - Condicionador de an Split 18000BTU Potência unitária (W) 1630 Número de pontos atendidos 1 Potência total (W) 1630 Fator de potência Peça Pontos de força - Uso específico - Condicionador de Split 12000BTU Potência unitária (W) 1085 Número de pontos atendidos 3 Potência total (W) 3255 Fator de potência 0.9 Peça Pontos de força - Uso geral 2P+T 10A (2) baixa Potência unitária (W) 200 Número de pontos atendidos 5 Potência total (W) 1000 Fator de potência 0.9 Peça Pontos de força - Uso específico - Lavadora de louça Potência unitária (W) 1800 Número de pontos atendidos 1 Potência total (W) 1800 Fator de potência Peça Pontos de força Uso geral - 2P+T 20A (2) - 200W - média Potência unitária (W) 400 Número de pontos atendidos 1 Potência total (W) 400 Fator de potência Peça Pontos de força - 150W média Potência unitária (W) 300 Número de pontos atendidos 4 Potência total (W) 1200 Fator de potência Peça Pontos de força - média Potência unitária (W) 200 Número de pontos atendidos 1 Potência total (W) 200 Fator de potência 0.9 Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 4/2822/02/2025, 15:06 Memorial descritivo Peça Pontos de força Uso específico - Geladeira 200W média Potência unitária (W) 200 Número de pontos atendidos 1 Potência total (W) 200 Fator de potência Peça Pontos de comando e força - Interruptor paralelo 2 teclas e Tomada hexagonal Potência unitária (W) 100 Número de pontos atendidos 1 Potência total (W) 100 Fator de potência 0,9 Peça Pontos de força - Uso específico - Lavadora de roupa Potência unitária (W) 1000 Número de pontos atendidos 1 Potência total (W) 1000 Fator de potência 0,9 Peça Pontos de força - Uso específico - Bomba - 1/4cv monofásico Potência unitária (W) 180 Número de pontos atendidos 1 Potência total (W) 180 Fator de potência Peça Pontos de força - Uso específico - Bomba - 1/2cv monofásico Potência unitária (W) 370 Número de pontos atendidos 1 Potência total (W) 370 Fator de potência Pontos de luz Peça Ponto de luz (parede) sem proteção Potência unitária (W) 7 Número de pontos atendidos 11 Potência total (W) 77 Fator de potência 1.0 Peça Pontos de força Uso específico - Ventilador teto Potência unitária (W) 130 Número de pontos atendidos 2 Potência total (W) 260 Fator de potência 0,8 Peça Ponto de luz 15 Potência unitária (W) 15 Número de pontos atendidos 18 Potência total (W) 270 Fator de potência Peça Ponto de luz - 15 Wgeral sem proteção Potência unitária (W) 15 Número de pontos atendidos 2 Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 5/2822/02/2025, 15:06 Memorial descritivo Potência total (W) 30 Fator de potência 1.0 Peça Ponto de luz Luminária spot 9 W Potência unitária (W) 9 Número de pontos atendidos 10 Potência total (W) 90 Fator de potência 1.0 Condutos e condutores Condutos Todos os eletrodutos a serem utilizados deverão ser de PVC, anti-chama, de marca com qualidade comprovada e resistência mecânica mínima de 320 N/5cm para dutos corrugados e estar de acordo com as normas IEC-614, PNB-115, PBE-183 e PMB-335. Condutores Os condutores serão de cobre eletrolítico de alta pureza, tensão de isolamento 450/750V, isolados com composto termoplástico de PVC com características de não propagação e auto-extinção do fogo (anti-chama), resistentes à temperaturas máximas de 70°C em serviço contínuo, 100°C em sobrecarga e 160°C em curto-circuito. Devem atender às normas NBR-6880, NBR-6148, NBR-6245 e NBR-6812. Os condutores instalados em eletroduto diretamente enterrado no solo, terão tensão de isolamento 0,6/1kV, encordoamento classe 2, conforme norma de fabricação NBR 7288. A bitola mínima para os condutores será para circuitos de força de e circuitos de iluminação 1,5 todas as bitolas deverão ser utilizados cabos elétricos, ou seja, condutores formados por fios de cobre, têmpera mole-encordoamento classe 2. Os cabos deverão ser conectados às tomadas com terminais pré-isolados tipo anel ou pino e conectados aos disjuntores com terminais pré-isolados tipo pino. Todos os condutores deverão ser identificados com anilhas, numerados conforme o número do circuito. Padronização das cores Fase Branco Fase 2 Preto Fase 3 Vermelho Neutro Azul claro Terra Retorno Amarelo Positivo Vermelho Negativo Preto Critérios gerais Aterramento A malha de aterramento será composta pela instalação de hastes de aterramento em linha, interligadas e distanciadas entre si de 3 metros, sendo a haste de características minimas de 05/8" X 2,44m, tipo Copperweld. Na primeira haste haverá uma caixa de inspeção de 30x30x40 cm, para verificação e inspeção do aterramento. A ligação com a rede será através do neutro, sendo que a conexão deverá ser bem firme. A ligação do condutor com a haste deverá ser com solda exotérmica. A resistência máxima deverá ser de 25 Ohms, e se necessário for, dever-se-á aumentar o número de hastes ou tratar o solo para respeitar tal valor. A malha de aterramento deve ser instalada em vala de no mínimo 50 cm de profundidade, na qual serão interligadas as hastes de aterramento, através de condutores de 50 de cobre nu. Deve possuir caixa de equalização, BEP, quando necessário, e interligar o sistema de aterramento ao barramento de proteção do quadro de distribuição geral de baixa tensão. Exigências da concessionária As emendas nos eletrodutos deverão ser evitadas, aceitando-se as que forem feitas com luvas perfeitamente enroscadas e vedadas. Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).htm 6/2822/02/2025, 15:06 Memorial descritivo Os eletrodutos deverão ser firmemente atarrachados ao quadro de medição, por meio de bucha e arruela de alumínio. Instalações Na instalação deve-se tomar cuidado para não danificar o isolamento dos fios durante a enfiação e o descascamento para emendas e ligações. Os eletrodutos deverão ser instalados de modo a não formar cotovelos, pois isto prejudica a passagem dos condutores elétricos. Recomendamos a utilização de curvas ou caixas de passagem. Todas as emendas serão feitas nas caixas de passagem, de tomadas ou de interruptores e devem ser isoladas com fita isolante de boa qualidade. Não serão permitidas, em nenhum caso, emendas dentro dos eletrodutos. Todos os quadros de distribuição, caixas de passagem, caixas dos medidores, quadros de comandos, motores elétricos e demais partes metálicas, deverão ser devidamente aterrados. Memorial de cálculo Quadro de Cargas: Medidor poste auxiliar (Térreo) Circuito Descrição Esquema Método Tensão Pot. total. Pot. total. Fases Pot. R Pot. S Pot. FCT FCA In' Seção Ic Icc Disj dV parc dV total Status de inst. (V) (VA) (W) (W) (W) (W) (A) (A) (A) (kA) (A) (%) (%) QDLF-Térreo 3F+N+T B1 220/127 V 19670 17090 R+S+T 6428 5023 5640 1.00 1.00 25.5 25.5 10 50.0 5 40 0.74 0.85 OK QDLF- Superior 3F+N+T B1 220/127 V 22881 20572 R+S+T 5187 7193 8193 1.00 1.00 38.0 38.0 10 50.0 5 50 1.79 1.90 OK TOTAL 42552 37662 R+S+T 11615 12215 13833 Quadro de Cargas: QDLF-Térreo (Térreo) Circuito Descrição Esquema Método Tensão Iluminação (W) Tomadas (W) Pot. total. Pot. total. Fases Pot. R Pot. S Pot. T FCT FCA In' Seção Ic Icc Disj dV parc dV total Status de inst. (V) 7 9 15 100 150 180 200 370 600 1000 1085 1800 5500 (VA) (W) (W) (W) (W) (A) (A) (A) (kA) (A) (%) (%) 12 Split Quarto -12000Btus-220V F+F+T B1 220 V 1 1206 1085 R+S 543 543 1.00 0.54 10.1 5.5 2.5 24.0 5 10 0.30 1.15 OK 13 Chuveiro 5500W-220V F+F+T B1 V 1 6111 5500 S+T 2750 2750 1.00 1.00 27.8 27.8 4 32.0 5 32 0.36 1.21 OK 14 Lavadora Louça- 1.8KW-220V F+F+T B1 220 V 1 2000 1800 R+T 900 900 1.00 0.54 16.8 9.1 2.5 24.0 5 10 0.64 1.49 OK 15 Lavadora Roupa-1Kw-220V F+F+T B1 220 V 1 1111 1000 R+S 500 500 1.00 0.54 9.4 5.1 2.5 24.0 5 10 0.40 1.25 OK 16 Tom. Cozinha-Serviço F+N+T B1 127 V 2 10 4 2778 2500 R 2500 1.00 1.00 21.9 21.9 4 32.0 3 25 1.53 2.38 OK 17 Ilum. Coz. e Ext. F+N+T B1 127 V 8 10 6 1 903 836 S 836 1.00 0.54 9.9 7.1 2.5 24.0 3 10 0.15 1,00 OK 18 Tom. F+N+T B1 127 V 6 8 2000 1800 R 1800 1.00 0.85 12.4 15.7 2.5 24.0 3 16 0.96 1.81 OK 19 Eletr. F+F+T B1 220 V 1 545 180 S+T 90 90 1.00 0.80 3.1 2.5 2.5 24.0 5 10 0.23 1.08 OK 20 Eletr. Potável- 1/2CV -220V F+F B1 220 V 1 787 370 R+S 185 185 1.00 1.00 3.6 3.6 2.5 24.0 5 10 0.85 ERRO 21 Tom. Sala F+N+T B1 127 V 4 10 2111 1900 T 1900 1.00 0.85 15.4 16.6 2.5 24.0 3 20 1.27 2.12 OK 22 Ilum. F+N+T B1 127 V 2 7 119 119 S 119 1.00 0.54 1.1 0.9 2.5 24.0 3 10 0.46 1.32 OK TOTAL 10 10 13 12 28 1 4 1 1 1 1 1 1 19670 17090 R+S+T 6428 5023 5640 Quadro de Cargas: DLF-Superior (Superior) Circuito Descrição Esquema Método Tensão Iluminação (W) Tomadas (W) Pot. total. Pot. total. Fases Pot. R Pot. S Pot. T FCT FCA In' Ip Seção Ic Icc Disj dV parc dV total Status de inst. (V) 7 15 130 100 150 600 1085 1630 5500 (VA) (W) (W) (W) (W) (A) (A) (A) (kA) (A) (%) (%) 1 Split F+F+T B1 220 1 1811 1630 R+S 815 815 1.00 0.70 11.8 8.2 2.5 24.0 4.5 10 2.43 OK 2 Split Quarto Cecilia-12000Btus F+F+T B1 220 1 1206 1085 R+T 543 543 1.00 1.00 5.5 5.5 2.5 24.0 4.5 10 0.26 2.16 OK 3 Split Quarto Davi-12000Btus F+F+T B1 220 1 1206 1085 R+S 543 543 1.00 0.70 7.8 5.5 2.5 24.0 4.5 10 0.29 2.19 OK 4 Chuveiro 5500W-220V F+F+T B1 220 1 6111 5500 S+T 2750 2750 1.00 1.00 27.8 27.8 4 32.0 5 32 1.16 3.06 OK 5 Chuveiro Social 5500W-220V F+F+T B1 220 V 1 6111 5500 S+T 2750 2750 1.00 1.00 27.8 27.8 4 32,0 5 32 0,69 2,59 OK 6 Tom. Quarto Cecilia e Davi F+N+T B1 127 V 20 1 2389 2150 T 2150 1.00 0.90 11.7 18.8 2.5 24.0 3 20 2,72 OK 7 Iluminação Quartos e Circulação F+N+T B1 127 5 75 75 S 75 1.00 0.70 0.5 0.6 1.5 17.5 3 10 0.05 1.95 OK 8 Tom. Suite e Circulação F+N+T B1 127 V 3 11 2167 1950 R 1950 1.00 0.85 17.0 17.1 2,5 24.0 3 20 1.38 OK 9 Tom. e Ilum. Banheiros F+N+T B1 1 2 1 2 1481 1337 R 1337 1.00 0.85 6.3 2.5 24.0 3 20 0.68 2.58 OK 10 Ventilador Qrt Cecilia-127V F+N+T B1 127 V 1 163 130 S 130 1.00 0.70 1.8 1.3 1.5 17.5 3 10 0.23 2.13 OK 11 Ventilador Qrt Davi-127V F+N+T B1 127 V 1 163 130 S 130 1,3 1,3 1,5 3 10 0.11 2.01 OK Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo 7/2822/02/2025, 15:06 Memorial descritivo Iversor-8k F+F+T B1 220 V 8800 8800 R+S 4400 4400 1.00 36.6 10 57.0 5 40 0.30 2.20 OK TOTAL 1 7 2 24 12 2 2 1 2 22881 20572 R+S+T 5187 7193 8193 Relatório de dimensionamento Quadros Dimensionamento Medidor C poste auxiliar Quadro Circuito Medidor poste auxiliar AL1 (Térreo) FCA FCT Alimentação Tensão FP (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) 3F+N (R+S+T) F-F: 220 V F-N: 127 V 1.00 1.00 R S T Total Potência instalada (VA) 13088.67 13921.06 15542.17 42551.90 Potência demandada (VA) 4353.60 6590.90 6601.09 17545.58 Corrigida (Id) Projeto Projeto (lb) Corrente (A) 37.12 59.50 58.70 59.50 59.50 59.50 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Concessionária Queda de tensão Corrente de curto-circuito (kA) (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) ENEL RJ 5 dV% parcial admissível: 4.00 Utilização: Alimentação Método de instalação: B1 Fornecimento: 2 Seção: 4 Seção: 16 Seção: 10 dV% parcial 0.11 Cap. Condução (Iz): 68.00 A Disjuntor: 50 A dV% total 0.11 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo Disjuntor tripolar (220 V/127 V) DIN Fase Neutro Terra Corrente de atuação: 40 A kA 10 10 10 Capacidade de condução (Fase): 50.00 A Dimensionamento QDLF- Superior Quadro Circuito QDLF- Superior Medidor poste auxiliar (Térreo) FCA FCT Alimentação Tensão FP (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) 3F+N (R+S+T) F-F: 220 127 V 0.90 1.00 R S T Total Potência instalada (VA) 5759.22 8019.44 9102.78 22881.44 Potência demandada (VA) 2514.80 3969.72 4312.50 10797.02 Corrigida (Id) Projeto Projeto Corrente (A) 38.04 38.04 38.04 38.04 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão Corrente de curto-circuito (kA) (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) 5 dV% parcial admissível: 4.00 Utilização: Alimentação Método de instalação: B1 Seção: 4 Seção: 10 dV% parcial 1.79 Cap. Condução (Iz): 50.00 A dV% total Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo Capacidade de condução (Fase): 24.00 A Dimensionamento 13 Chuveiro 5500W-220V Circuito 13 Chuveiro 5500W-220V Quadro Utilização: Uso Específico (Térreo) FCA FCT Alimentação Tensão FP Potência (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) F+F (S+T) F-F: 220 V 6111.11 VA 1.00 Corrente de projeto Corrente de projeto (In) Corrente corrigida (In') (In' = In / (FCA*FCT)) Corrente de curto-circuito (kA) 27.78 27.78 5 Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de força Uso específico 6111.11 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de B1 Seção: 2.5 Seção: 4 dV% parcial Cap. Condução (Iz): 32.00 A dV% total 1.21 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo FCA FCT Alimentação Tensão FP Potência (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) F+F (R+S) F-F: 220 V 0,90 1111.11 VA 1.00 Corrente de projeto Corrente de projeto (In) Corrente corrigida Corrente de curto-circuito (kA) 5.05 5 Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de força Uso específico 1111.11 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de B1 Seção: 2.5 Seção: 0.75 dV% parcial Cap. Condução (Iz): 11.00 A dV% total 1.25 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025 15:06 Memorial descritivo Corrente de projeto Corrente de projeto (In) Corrente corrigida (In') (In' = In / (FCA*FCT)) Corrente de curto-circuito (kA) 7.11 9.94 3 Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Ponto de luz 7.00 8 9.00 10 15.00 6 Pontos de comando e força 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Misto Método de instalação: B1 2.5mm² Seção: 2.5 Seção: 0.75 dV% parcial 0.15 Cap. Condução (Iz): 11.00 A dV% total Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de força Uso específico 545.45 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de instalação: B1 2.5mm² Seção: 2.5 Seção: 0.5 dV% parcial Cap. Condução (Iz): 9.00 A dV% total Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de instalação: B1 Seção: 2.5 Seção: 1.5 dV% parcial Cap. Condução (Iz): 17.50 A dV% total 2.12 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor Ip22/02/2025, 15:06 Memorial descritivo Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo Capacidade de condução (Fase): 17.50 A Dimensionamento 2 - Split Quarto Cecilia-12000Btus Circuito 2 Split Quarto Cecilia-12000Btus Quadro Utilização: Uso Específico QDLF- Superior (Superior) FCA FCT Alimentação Tensão FP Potência (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) F+F (R+T) F-F: 220 V 0,90 VA 1.00 1.00 Corrente de projeto Corrente de projeto (In) Corrente corrigida (In') (In' = In / (FCA*FCT)) Corrente de curto-circuito (kA) 5.48 5.48 4.5 Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de força Uso específico 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de B1 Seção: 2.5 Seção: dV% parcial Cap. Condução (Iz): 9.00 A dV% total 2.16 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor In Cabo Unipolar (cobre) Isol.PVC 450/750V (ref. Pirastic Ecoplus BWF Flexível) Dispositivo de proteção Seção Disjuntor bipolar (380 V/220 DIN Fase Neutro Terra Corrente de atuação: 10 A B 2.5 2.5 Capacidade de condução (Fase): 24.00 A Dimensionamento 3 - Split Quarto Davi-12000Btus Circuito 3 Split Quarto Davi-12000Btus Quadro Utilização: Uso Específico QDLF- Superior (Superior) FCA FCT Alimentação Tensão FP Potência (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) F+F (R+S) F-F: 220 V VA 1.00 Corrente de projeto Corrente de projeto (In) Corrente corrigida (In') (In' = In (FCA*FCT)) Corrente de curto-circuito (kA) 5,48 4.5 Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de força Uso específico 1205.56 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de instalação: B1 Seção: 2.5 Seção: 0.5 dV% parcial Cap. Condução (Iz): 9.00 A dV% total 2.19 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor Ip22/02/2025, 15:06 Memorial descritivo FCA FCT Alimentação Tensão FP Potência (Tabela 42 da NBR5410/2004) (Tabela 40 da NBR5410/2004) F+F (S+T) F-F: 220 V 0,90 6111.11 VA 1.00 Corrente de projeto Corrente de projeto (In) Corrente corrigida (In') (In' = In (FCA*FCT)) Corrente de curto-circuito (kA) 27.78 27.78 27.78 5 Pontos inseridos Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de força Uso específico 6111.11 1 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de instalação: B1 Seção: 2.5 Seção: 4 dV% parcial 1.16 Cap. Condução (Iz): 32.00 A dV% total 3.06 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo Classe Grupo Potência (VA) Quantidade Biblioteca BIM Elétrica Pontos de Uso geral 166.67 1 222.22 20 Critérios de cálculo (Dimensionamento da fiação) Seção mínima admissível Capacidade de condução de corrente Queda de tensão (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: 4.00 Utilização: Força Método de instalação: B1 Seção: 2.5 Seção: dV% parcial Cap. Condução (Iz): 14.00 A dV% total 2.72 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo (Item 6.2.6.1.1 da NBR5410/2004) (Item 6.2.5 da NBR5410/2004) dV% parcial admissível: Utilização: Força Método de instalação: B1 Seção: 2.5 Seção: 1.5 dV% parcial 1.38 Cap. Condução (Iz): 17.50 A dV% total 3.28 Dimensionamento da proteção (In) (Item 5.3.4 da NBR5410/2004) Condutor22/02/2025, 15:06 Memorial descritivo 2 Tomadas baixas a 1,10m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido (2x) Placa 2x4" Placa p/ 2 funções 1pc S/ placa Tomada hexagonal (NBR 14136) (2) 2P+T 10A 1pc 2 Tomadas médias a 1,10m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" Dispositivo Elétrico embutido (2x) Placa 2x4" Placa p/ 2 funções 1pc S/ placa Tomada hexagonal (NBR 14136) (2) 2P+T 20A 3 Tomadas baixas a 0,30m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido (3x) Placa 2x4" Placa p/ 3 funções 1pc S/ placa Tomada hexagonal (NBR 14136) (3) 2P+T 20A 1pc Caixa 4x4" de embutir Acessórios p/ eletrodutos Caixa PVC 4x4" 1pc Dispositivo Elétrico embutido Placa 4x4" Placa cega 1pc Caixa de junção Acessórios uso geral Arruela de pressão galvan. 1/4" 4pc Bucha de nylon S6 4pc Parafuso fenda galvan. cab. panela 4,8x45mm autoatarrachante 4pc Elementos fotovoltaicos Caixa de junção Cap. 4 slot's DIN IP65 1pc Caixa de passagem 300x200 a 0,30 do piso Caixa de passagem embutir PVC (ref Krona) 30x20 mm 1pc Chave de nível inferior Dispositivo de Comando Chave de nível Inferior 1pc Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 20/2802/2025, 15:06 Memorial descritivo Chave de partida direta p/ motor Acessórios uso geral Arruela lisa galvan. 1/4" 2pc Bucha de nylon S6 2pc Parafuso fenda cab. panela 4,2x32mm autoatarrachante Chave partida direta p/ motor Motor monofásico 110V, 60Hz 1pc Chave seletora 1-0-2 Acessórios uso geral Bucha de nylon S6 2pc Parafuso fenda galvan. cab. panela 4.2x32mm autoatarrachante 2pc Dispositivo de Comando Chave seletora 1-0-2 1pc Conjunto 2 teclas paralelas e tomada a 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Placa p/ 3 funções 1pc S/ placa Interruptor 2 teclas paralelas e tomada hexagonal (NBR14136) 1pc Entrada de serviço Acessórios p/ eletrodutos Arruela zamak 1.1/2" 4pc 1/2" 4pc Bucha zamak 1.1/2' 4pc 1/2" 4pc Curva 135° PVC rosca 1 1/2" Luva PVC rosca 1.1/2" 4pc 1/2" 4pc Eletroduto PVC rosca Eletroduto. vara 3,0m 4m 1/2" 1.5m Material p/ entrada serviço Abraçadeira de nylon 760mm Alça pré-formada de distribuição para condutor 6pc Armação secundária aço laminado 1 haste de 150mm 1pc Bucha plástica 6pc do projeto/Documentos/Memorial descritivo (Elétrico).html22/02/2025, 15:06 Memorial descritivo Cabo cobre nu Seção 16mm2 2.2pc Caixa inspeção de aterramento caixa de PVC 1pc Conector tipo cunha Para condutor de 1pcl Haste de aterramento galvanizada 2000mm 1pc Identificador de fase 6pc Isolador roldana 600V Porcelana vidrada 1pc Parafuso auto-atarraxante (soberba) 6.3x38mm 6pc Parafuso cabeça quadrada 200x80x16mm (para poste de concreto) 1pc Parafuso de cabeça limão c/ fenda 3/16x1" c/porca e arruela 1pc c/ fenda 3/16x3/8" c/porca e arruela Parafuso de segurança Lacre caixa 1pc Parafuso tipo fenda, cabeça plana escariada, bicromatizado 5.0x50mm para bucha S 8 Poste concreto armado Comprimento 150daN 1pc Prensa- cabo rosqueável para furo de 28mm e cabo de 15 a 22mm 1pc Selo plástico Segurança 2pc Interruptor 1 simples e 1 paralelo - 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Interruptor simples & paralelo 2 teclas 1pc Interruptor 1 simples e 2 paralelos 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4' Interruptor 2 paralelos & simples 3 teclas 1pc Interruptor paralelo 1 tecla 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2' 1pc Dispositivo Elétrico embutido Placa 2x4" Interruptor paralelo 1 tecla 1pc Interruptor paralelo 2 teclas - 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2' 1pc Dispositivo Elétrico embutido Campos/Arquivos do projeto/Documentos/Memorial descritivo 22/2822/02/2025, 15:06 Memorial descritivo Placa 2x4" Interruptor paralelo 2 teclas 1pc Interruptor simples 1 tecla 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Interruptor simples tecla 1pc Interruptor simples 2 teclas 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Interruptor simples 2 teclas 1pc Interruptor simples e Tomada hexagonal a 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Placa p/ 2 funções 1pc S/ placa Interruptor 1 tecla simples e tomada hexagonal (NBR14136) 1pc Inversor monofásico 8000W 3SPMP CC Elementos fotovoltaicos CA Inversores fotovoltaicos Inversor monofásico 8000W 3SPMP (220V) 1pc Motor monofásico a 0,30m do piso Acessórios p/ eletrodutos Caixa PVC M X 4x2" Dispositivo Elétrico embutido Placa 2x4" Placa c/ furo Módulo fotovoltaico 500 W 1700x992x35 mm Elementos fotovoltaicos Conector MC4 Fêmea 4 39A 1500V DC 1pc Conector MC4 Macho 4 39A 1500V DC 1pc Módulo fotovoltaico Monocristalino - 225,2 X 104,8 3,5 cm 500W 1pc Placa 2"x4" ventilador de teto Acessórios p/ eletrodutos Caixa PVC 4x2' 1pc Dispositivo Elétrico embutido Placa ventilador teto Liga/Desliga (Vent/Exaus) & Iluminação 1pc file:///C:/Users/junio/OneDrive/Documentos/Projetos/Res. Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo html 23/2822/02/2025, 15:06 Memorial descritivo Ponto genérico de luz 15W Acessórios p/ eletrodutos Caixa PVC octogonal 1pc Ponto genérico de luz 7W Acessórios p/ eletrodutos Caixa de Luz 4"x2' 4"x 2' 1pc Ponto genérico de spot 9W no teto Ponto de luz Ponto de luz 9W 1pc Quadro Dist.- 24 disj. unip. In Pente 80A Quadro distrib. plástico embutir Barr. bif. DIN (Ref. Hager) Cap. 28 unip. In Pente 100A 1pc Quadro de medição MED Quadro de medição AMPLA Unidade consumidora individual Caixa para medidor trifásico 1pc Tomada alta a 1,80m do piso Acessórios p/ eletrodutos Caixa PVC octogonal 3x3" 1pc Tomada alta a 2.20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Placa c/ furo 1pc Tomada baixa a 0,30m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Placa p/ função 1pc S/ placa Tomada hexagonal (NBR 14136) 2P+T 20A 1pc Tomada baixa a 1.10m do piso Acessórios p/ eletrodutos Caixa PVC 4x2' 1pc Dispositivo Elétrico embutido Placa 2x4" Placa p/ função 1pc S/ placa Tomada hexagonal (NBR 14136) 2P+T 20A Marcio Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 24/2822/02/2025, 15:06 Memorial descritivo Tomada média a 1,20m do piso Acessórios p/ eletrodutos Caixa PVC 4x2" 1pc Dispositivo Elétrico embutido Placa 2x4" Placa p/ função 1pc S/ placa Tomada hexagonal (NBR 14136) 2P+T 10A 1pc Lista de materiais Lista de materiais Acessórios p/ eletrodutos Arruela zamak 1.1/2" 4 1/2" 4 Bucha zamak 1.1/2" 4 pc 1/2" Caixa PVC 4x2' 68 4x4" 2 Caixa PVC octogonal 3x3" 2 pc 20 pc Caixa de Luz 4"x2" 4"x 2" 11 pc Curva 135° PVC rosca 1 1/2" 1 Luva PVC rosca 1.1/2" pc 1/2" Acessórios uso geral Arruela de pressão galvan. 1/4" 4 Arruela lisa galvan. 1/4" 2 po Bucha de nylon S6 8 Parafuso fenda galvan. cab. panela 4,2x32mm autoatarrachante 4 pc 4,8x45mm autoatarrachante 4 pc Cabo Unipolar (cobre) Isol.PVC 450/750V (ref. Pirastic Ecoplus BWF Flexível) 1.5 Amarelo m 1.5 Azul claro m 1.5 Preto 40.08 m 1.5 Verde-amarelo 2.3 m 10 Azul claro 31.42 m 10 Branco 36.42 m 10 Preto m 10 Verde-amarelo 36.42 m 10 Vermelho 31.42 m 16 Azul claro 1.2 m Campos/Arquivos do projeto/Documentos/Memorial descritivo (Elétrico).html 25/2822/02/2025, 15:06 Memorial descritivo 16 Branco 1.2 m 16 Preto 1.2 m 16 Vermelho 1.2 m 2.5 Azul claro 295.16 m 2.5 Branco m 2.5 Preto 127.12 m Verde-amarelo m 2.5 Vermelho m 4 Azul claro 32.86 m 4 Branco m 4 Preto 23.33 m 4 Verde-amarelo 56.19 m 4 Vermelho 23.33 m 6 Preto 0.5 m 6 Verde-amarelo m 6 Vermelho m Caixa de passagem embutir PVC (ref Krona) 30x20 mm 1 pg Chave partida direta p/ motor Motor monofásico 110V, 60Hz (0,25-0,33)cv pc Dispositivo Elétrico embutido Placa 2"x4" ventilador teto Liga/Desliga (Vent/Exaus) & Iluminação pc Placa 2x4" Interruptor 2 paralelos & simples 3 teclas Interruptor paralelo 1 tecla Interruptor paralelo 2 teclas Interruptor simples & paralelo 2 teclas pc Interruptor simples 1 tecla pc Interruptor simples 2 teclas Placa c/ furo 9 Placa p/ 1 função Placa p/ 2 funções Placa p/ 3 funções Placa 4x4' Placa cega S/ placa Interruptor 1 tecla simples e tomada hexagonal (NBR14136) pc Interruptor 2 teclas paralelas e tomada hexagonal (NBR14136) 1 Tomada hexagonal (NBR 14136) (2) 2P+T 10A 9 pc Tomada hexagonal (NBR 14136) (2) 2P+T 20A 26 Tomada hexagonal (NBR 14136) (3) 2P+T 20A 1 pc Tomada hexagonal (NBR 14136) 2P+T 10A Tomada hexagonal (NBR 14136) 2P+T 20A 3 pc Dispositivo de Comando Chave de nível Inferior 2 Chave seletora 1-0-2 1NA 1NF Dispositivo de Proteção Disjuntor Unipolar Termomagnético norma DIN (Curva C) 10 A 3 kA 16 A 3 kA 1 20 A kA 4 projeto/Documentos/Memorial descritivo (Elétrico).html 26/2822/02/2025, 15:06 Memorial descritivo 25 A kA Disjuntor bipolar (220 V/127 V) DIN (Curva B) 10 A kA 32 A 5 kA Disjuntor bipolar (220 V/127 V) DIN (Curva C) 40 A 5 kA 1 po Disjuntor bipolar (380 V/220 V) DIN (Curva B) 10 A-4.5 kA Disjuntor corrente contínua 2 polos (440 Vcc) DIN 20 A 6 kA 2 pc Disjuntor tripolar (220 V/127 V) DIN (Curva C) 40 A 5 kA 50 A 5 kA 63 5 kA Dispositivo de proteção contra surto - Corrente contínua DIN 500 Vcc 40 KA Interruptor tetrapolar DR (3 fases/neutro - In 30mA) DIN 40 A 63 A 1 pc Elementos fotovoltaicos Caixa de junção Cap. 4 slot's DIN IP65 1 pc Conector MC4 Fêmea 4 39A 1500V DO 8 Conector MC4 Macho 4 39A 1500V DC 8 pc Inversores fotovoltaicos Inversor monofásico 8000W 3SPMP (220V) po Módulo fotovoltaico - Monocristalino - cm 500W Eletroduto PVC flexível Eletroduto leve 1" m 3/4" 291.87 m Eletroduto pesado 1.1/4" 13.2 m Eletroduto PVC rosca vara 3,0m 1.1/2" 4 m 1/2" Material p/ entrada serviço de nylon 760mm pré-formada de distribuição para condutor 6 pc Armação secundária aço laminado 1 haste de 150mm po Bucha plástica 6 pc Cabo cobre nu Seção 16mm2 2.2 pc Caixa inspeção de aterramento caixa de po Conector tipo cunha Para condutor de Haste de aterramento galvanizada do projeto/Documentos/Memorial descritivo (Elétrico). html 27/2822/02/2025, 15:06 Memorial descritivo 2000mm pc Identificador de fase Isolador roldana 600V Porcelana vidrada pc Parafuso auto-atarraxante (soberba) 6,3x38mm 6 Parafuso cabeça quadrada 200x80x16mm (para poste de concreto) Parafuso de cabeça limão c/ fenda 3/16x1" c/porca e arruela c/ fenda 3/16x3/8" c/porca e arruela 2 Parafuso de segurança Lacre caixa Parafuso tipo cabeça plana bicromatizado 5.0x50mm para bucha S 8 6 Poste concreto armado Comprimento 150daN Prensa- cabo rosqueável para furo de 28mm e cabo de 15 a 22mm Selo plástico Segurança po Ponto de luz Ponto de luz 9W 10 pc Quadro de medição AMPLA Unidade consumidora individual Caixa para medidor trifásico pc Quadro distrib. plástico embutir Barr. bif. DIN (Ref. Hager) Cap. 28 unip In Pente 100A pc Quadro de distribuição DIN Cap. 32 disj. unip. 1 Considerações finais projetista não se responsabilizará por eventuais alterações deste projeto durante sua execução. As potências dos equipamentos dados no projeto, não devem ser, em hipótese alguma, extrapolados sem prévia consulta e autorização do projetista. Recomendamos que sejam utilizados produtos de qualidade e confiabilidade comprovadas. A qualidade da instalação depende diretamente do material utilizado. Este projeto foi baseado no lay-out e informações fornecidas pelo arquiteto ou proprietário. Na dúvida da locação exata dos pontos, estes deverão ser consultados. Marcio Campos/Arquivos do projeto/Documentos/Memoria descritivo (Elétrico).html 28/28
