Instituição: Instituto Federal de Educação, Ciência e Tecnologia - Paraíba (IFPB).
Disciplina: Microprocessadores e microcontroladores .
Professor: Fagner de Araujo Pereira.
Aluno (a): ________________________________________________________________________________________


Exercício avaliativo 3 (Peso 100 pontos) - Reposição


1. Um conversor AD (Analógico Digital) tem faixa de tensão de entrada de -1,65V a +1,65V e possui uma
resolução de 50,35 𝜇V. Quantos bits possui esse conversor?


2. Deseja-se digitalizar o sinal v(t)=5sen(10t), t > 0, para que o erro de quantização da conversão
analógico/digital não seja maior que 1 mV. Qual o número mínimo de bits necessários para digitalizar uma
amostra do sinal v(t)?


3. Um sensor de temperatura pode medir uma faixa de 0 200 °C usando toda a escala de um conversor AD de 8
bits de resolução. Qual a variação de temperatura mínima necessária para produzir uma mudança nos 2 bits
menos significativos do conversor?


4. Considere que um osciloscópio de baixo custo é construído com um conversor A/D que tem uma resolução de
8 bits, um range de entrada de 0 a 5V e opera sob uma taxa de amostragem de 20 mil amostras por segundo.
Considere que no instante t=0 o conversor iniciou um ciclo de conversão ao mesmo tempo em que foi aplicado
em sua entrada um sinal senoidal, cuja amplitude em volts é expressa por S(t)=2,5+2,5sen(2πft). Se a frequência
do sinal senoidal (f) é de 6 kHz, qual a ordem da amostra que faz com que a saída do conversor apresente o valor
0b00000000 pela primeira vez?

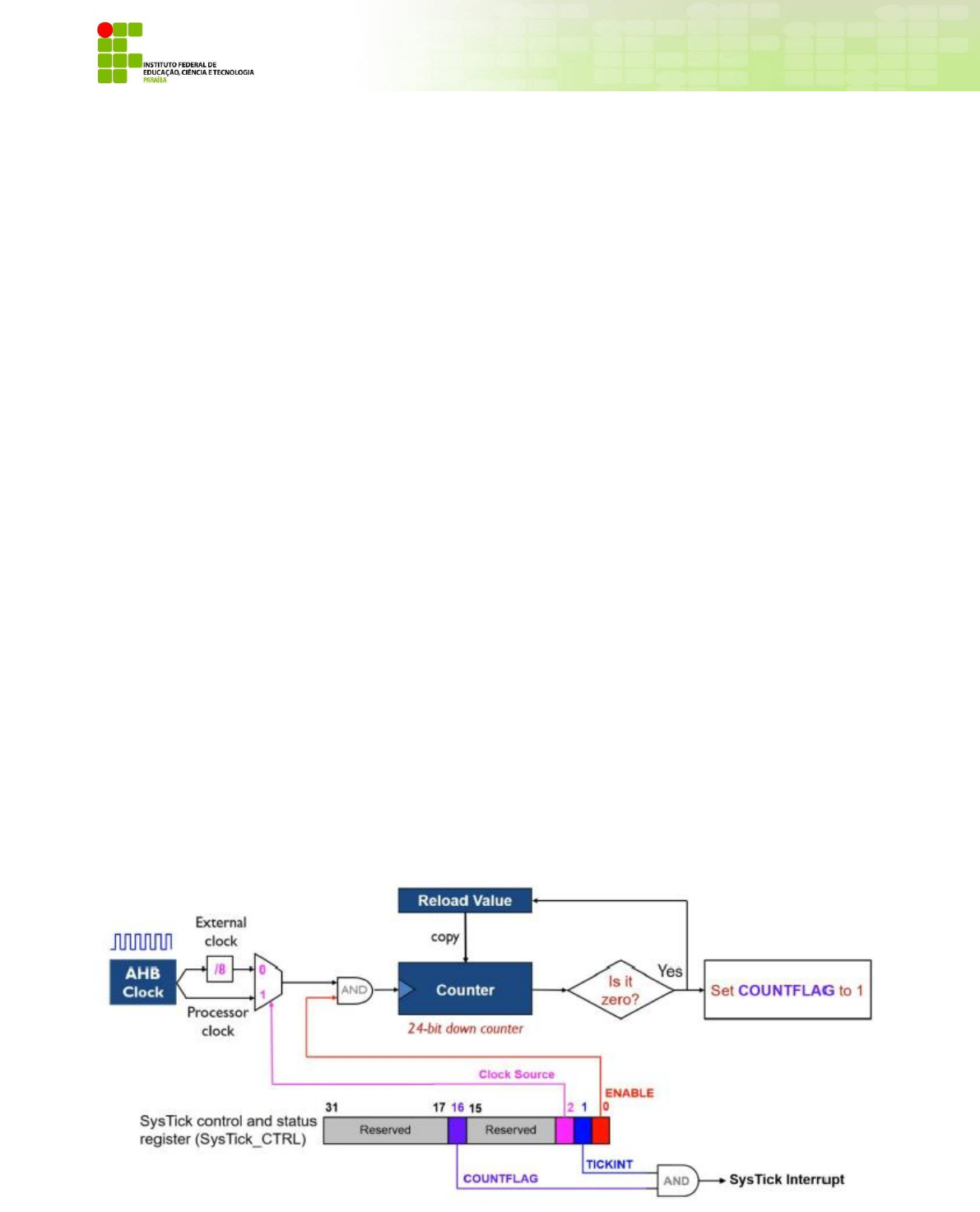

5. O diagrama de blocos da figura abaixo mostra a operação completa do contador SysTick do microcontrolador
STM32F407. A operação do SysTick é configurada pelo registrador de controle SysTick_CTRL. Quando setados, o
bit 0 habilita a contagem e o bit 1 habilita a requisição de interrupções. O bit 2 seleciona a fonte de clock do
contador e o bit 16 é setado automaticamente pelo hardware quando o contador muda de 1 para 0, podendo
gerar uma requisição de interrupção se o bit 1 estiver setado. Considerando que a frequência de clock do
barramento AHB é 168 MHz e que o valor escrito no registrador SysTick_CTRL é 0b111, qual o valor deve ser
escrito no registrador Reload Value para que a frequência de requisições de interrupções do SysTick seja de 10
kHz?
