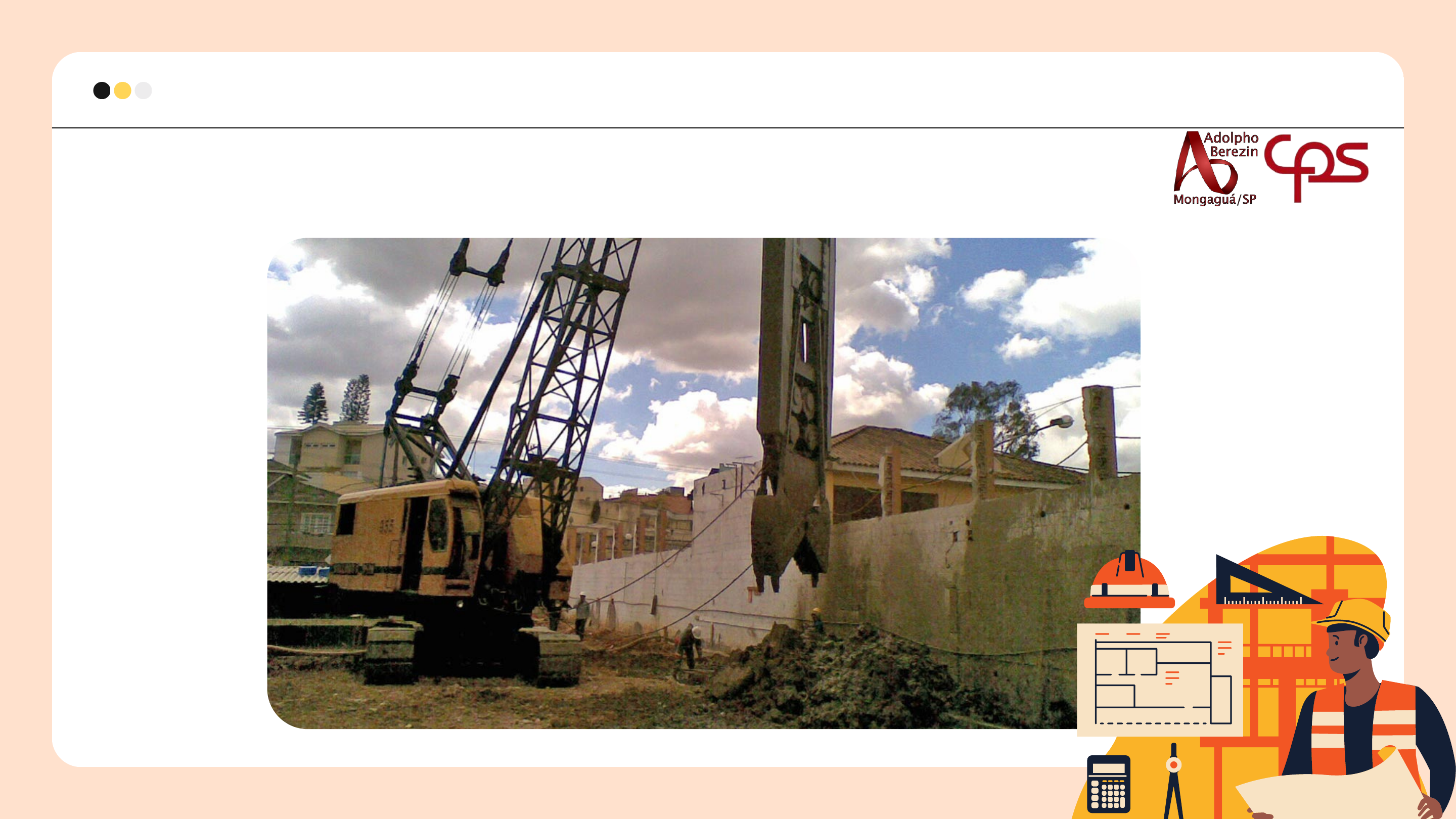

Estaca Barrete

Prévia do material em texto

<p>Estaca Barrete</p><p>Conteúdo</p><p>Estacas na construção civil</p><p>Vantagens e desvantagens</p><p>Como é feita</p><p>Preucações</p><p>Equipamentos</p><p>Materiais necessários</p><p>ABNT NBR 6118 – Projeto de estruturas de concreto;</p><p>ABNT NBR 6122 – Projeto e execução de fundações;</p><p>ABNT NBR 8953 – Concreto para fins estruturais – Classificação por grupos de resistência;</p><p>ABNT NBR 12654 – Controle tecnológico de materiais componentes do concreto – Procedimento;</p><p>ABNT NBR 12655 – Concreto – Preparo, controle e recebimento – Procedimento;</p><p>ABNT NBR 14931 – Execução de estruturas de concreto – Procedimento;</p><p>ABNT NBR 7212 – Execução de concreto dosado em central.</p><p>Lei Federal nº 12.305/2010 :Política Nacional de Resíduos Sólidos</p><p>Normas Técnicas E Leis</p><p>estacas e utilização na construção civil</p><p>Estacas são elementos esbeltos (onde o seu comprimento é muito superior a sua largura), que tem a função de</p><p>transmitir as cargas da estrutura para o solo.</p><p>Essas estacas são utilizadas como elementos importantes de fundações em obras de grande porte, substituindo</p><p>as estacas de grande diâmetro.</p><p>Estaca barrete</p><p>são moldadas in loco por meio de escavação com guindaste acoplado</p><p>com "clamshell" e executadas com concretagem submersa.</p><p>A escavação é feita mecanicamente na presença de lama bentonítica</p><p>ou polimérica, utilizando clamshell hidráulico ou mecânico para a</p><p>escavação da seção retangular das paredes diafragma.</p><p>É importante lembrar que o processo requer um canteiro amplo para</p><p>os equipamentos, além de espaço para o armazenamento de lama e</p><p>depósito do solo escavado.</p><p>como é feita a Estaca barrete</p><p>clamshell</p><p>A Estaca Escavada e a Estaca Barrete têm técnicas de construção semelhantes, mas diferem em formato:</p><p>Estaca Escavada é circular e a Estaca Barrete é retangular, feita por escavação.</p><p>O custo é otimizado pelo volume de concretagem, pois a área da Estaca Barrete representa menos da metade</p><p>da área da Estaca Escavada. Optar pela Estaca Barrete é uma opção econômica porque requer um volume</p><p>menor de concreto para atingir a mesma capacidade de suporte de carga que a Estaca Escavada.</p><p>Diferença entre a estaca barrete e a escavada:</p><p>Não há vibração;</p><p>Rápida execução;</p><p>Suporta cargas elevadas de até 10.000 kN;</p><p>Adaptação gradual às condições do terreno;</p><p>Possibilidade de atingir grandes</p><p>profundidades;</p><p>Pode ser executada em quase todo tipo de</p><p>terreno;</p><p>Redução no volume de concreto nos blocos</p><p>de coroamento;</p><p>Comprimento variável e prontamente</p><p>alterado;</p><p>Armadura independente das condições de</p><p>cravação;</p><p>Importante para solos duros ou trabalhos</p><p>menores;</p><p>Pilares podem ser alargados em uma direção</p><p>para melhor encaixe em espaços restritos.</p><p>Métodos de escavação podem afetar a</p><p>estabilidade do solo e transformar rochas moles</p><p>em lama;</p><p>Necessidade de local para deposição do solo</p><p>escavado;</p><p>Estacas podem sofrer estrangulamento em solos</p><p>compressíveis;</p><p>Dificuldade na concretagem submersa e</p><p>impossibilidade de inspecionar posteriormente o</p><p>concreto;</p><p>Entrada de água pode causar danos ao concreto e</p><p>reduzir a capacidade de carga;</p><p>Cuidado com possíveis agentes químicos da água e</p><p>do solo sobre o concreto.</p><p>Vantagens e desvantagens</p><p>Locação das estacas;</p><p>Execução da mureta-guia;</p><p>Perfuração com clamshell ou shell diafragma, com o simultâneo da trincheira com o</p><p>preenchimento de lama bentonítica ou fluído polimérico;</p><p>troca da lama bentonítica ou fluído polimerico para desarenação da lamela;</p><p>Colocação da armação;</p><p>Concretagem submersa com uso do tubo Tremie;</p><p>Descarte da lama bentonítica ou polímero;</p><p>deTalhamento e execução da estaca barrete:</p><p>Locação do centro da estaca;</p><p>Profundidade de escavação;</p><p>Velocidade de concretagem e ascensão da tremonha;</p><p>Colocação da armadura.</p><p>Cuidados durante a Execução da estaca barrete:</p><p>Equipamentos necessários:</p><p>Clamshell Slurry Wall Grab</p><p>Diaphragm Wall Grab</p><p>Hidrofresa</p><p>Caminhão Betonera</p><p>Equipamentos necessários:</p><p>gruaBraço Telescópico Hidráulico de Longo Alcance Boom Escavadeira com haste guia (“kelly”)</p><p>Tubo Tremie</p><p>Tanques de Lama Bentonítica (ou</p><p>Polímero), Misturador e Bomba de Injeção</p><p>Bomba Retorno</p><p>Parede Diafragma</p><p>a parede diafragma é uma aplicação</p><p>importante dos métodos construtivos da</p><p>estaca barrete, sendo projetada para</p><p>suportar cargas axiais, empuxos</p><p>horizontais e momentos fletores.</p><p>É diferenciada pela profundidade da</p><p>escavação e dimensões da armação,</p><p>podendo ter função estática ou de</p><p>interceptação hidráulica e ser feita de</p><p>concreto simples ou armado, pré-</p><p>moldada ou de coulis, conforme sua</p><p>finalidade.</p><p>Materiais de construção necessários:</p><p>Concreto Usinado</p><p>cimento, brita, areia, água, aditivos</p><p>Cimento C30 400 kg/m3 - fator a/c</p>
