Multímetro

Prévia do material em texto

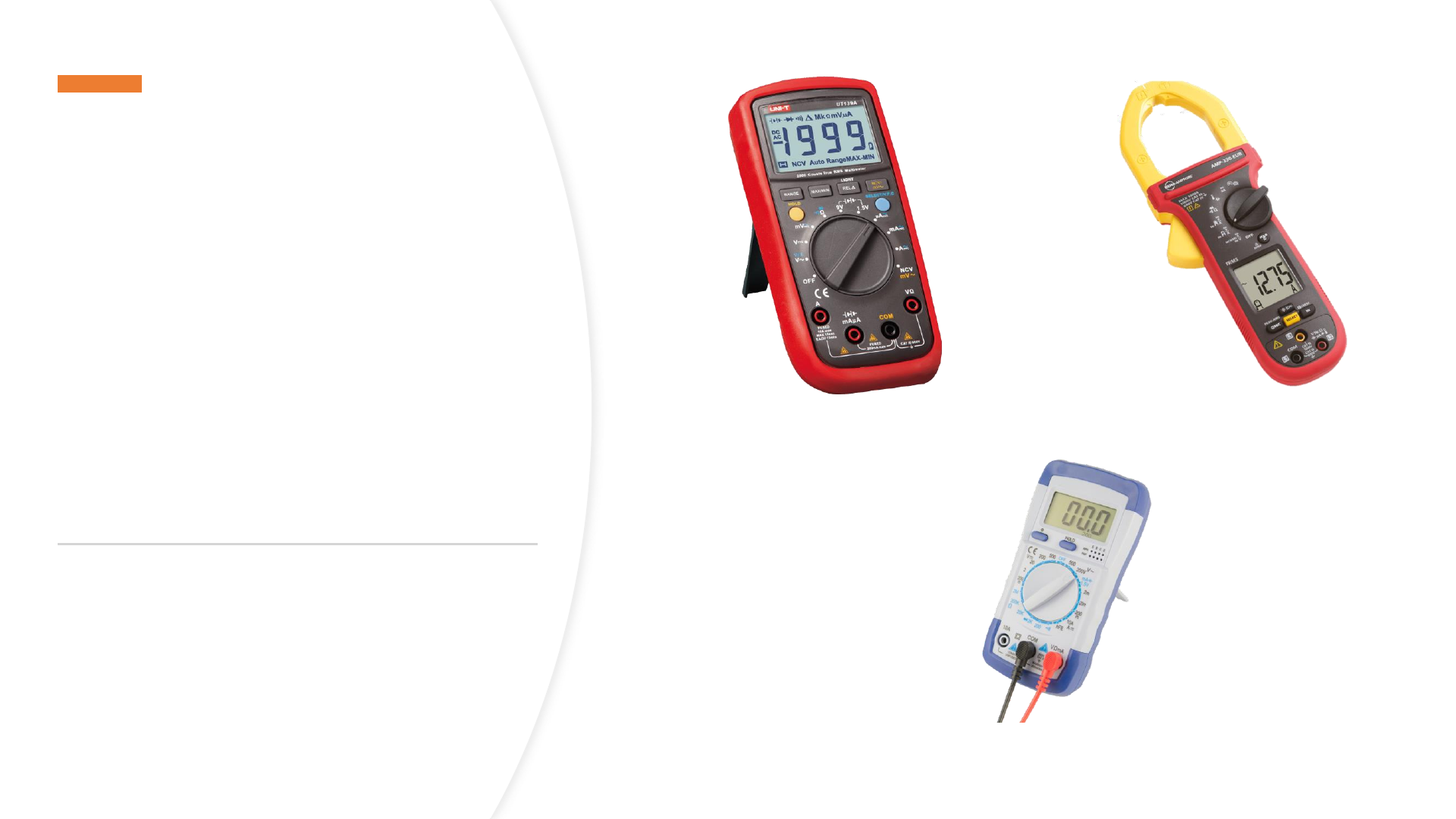

<p>MULTÍMETRO</p><p>O QUE É UM</p><p>MULTÍMETRO?</p><p>O multímetro é um equipamento</p><p>elétrico multifuncional que reúne</p><p>as funções de amperímetro</p><p>(medição de corrente elétrica),</p><p>ohmímetro (medição de</p><p>resistência elétrica) e voltímetro</p><p>(medição de tensão elétrica). Em</p><p>razão disso, ele é utilizado por</p><p>engenheiros, eletricistas, físicos e</p><p>outros diversos profissionais da</p><p>área de elétrica e eletrônica.</p><p>https://mundoeducacao.uol.com.br/fisica/corrente-eletrica.htm</p><p>PARA QUE</p><p>SERVE O</p><p>MULTÍMETRO?</p><p>• O multímetro é utilizado para medir diversas</p><p>grandezas físicas em equipamentos e circuitos</p><p>elétricos, tais como:</p><p>• Capacitância: propriedade que mede o</p><p>armazenamento de cargas elétricas nos</p><p>dispositivos elétricos.</p><p>• Corrente elétrica: o fluxo de elétrons no interior</p><p>de um circuito elétrico fechado.</p><p>• Tensão elétrica: diferença de potencial elétrico</p><p>entre dois terminais.</p><p>• Resistência elétrica: propriedade com a função de</p><p>dificultar o fluxo de corrente elétrica para o circuito</p><p>elétrico e dissipar energia térmica.</p><p>COMO</p><p>FUNCIONA O</p><p>MULTÍMETRO?</p><p>• Para que o multímetro funcione, é necessário seguir os</p><p>seguintes passos:</p><p>• conectar o cabo vermelho no borne da ponta de prova (ou</p><p>metálica) vermelha adequada (setas roxas, na imagem a seguir),</p><p>podendo ser no borne utilizado para medir correntes elétricas</p><p>altas de até 10 A ou no borne utilizado para medir tensão</p><p>elétrica, corrente elétrica baixa, resistência elétrica e diodos;</p><p>• selecionar a escala que se deseja medir através da chave</p><p>seletora (seta amarela), podendo ser a resistência elétrica,</p><p>corrente elétrica, tensão elétrica ou outras;</p><p>• tocar as pontas de prova vermelha e preta no circuito elétrico</p><p>com o auxílio dos cabos elétricos;</p><p>• colocar as pontas metálicas em paralelo com a carga elétrica</p><p>para medir a tensão elétrica;</p><p>• colocar as pontas metálicas em série com a carga elétrica para</p><p>medir a corrente elétrica.</p><p>COMO USAR UM</p><p>MULTÍMETRO BÁSICO</p><p>• É um multímetro básico, de baixíssimo custo e que</p><p>permite medir:</p><p>• - Tensão Elétrica (volts) em corrente contínua e</p><p>alternada;</p><p>• - Resistência elétrica (ohms);</p><p>• - Corrente Elétrica (ampéres) em corrente</p><p>contínua.</p><p>Este multímetro tem 3 partes:</p><p>• - Display (Visor)</p><p>• - Chave Seletora</p><p>• - Bornes onde são conectadas as Pontas de</p><p>Prova (Ponteiras)</p><p>•</p><p>• O display é onde são mostrados os</p><p>resultados das medidas.</p><p>• A maioria dos multímetros possui 3 ½ ou 4 ½</p><p>dígitos. O ½ dígito é usado para mostrar o</p><p>sinal da medida ( + ou - )</p><p>• O multímetro vem acompanhado por</p><p>duas pontas de prova ou ponteiras</p><p>sendo uma na cor vermelha,</p><p>normalmente usada na polaridade</p><p>positiva e outra na cor preta,</p><p>normalmente usada na polaridade</p><p>negativa.</p><p>• O multímetro possui 3 bornes de</p><p>conexão para as ponteiras, que devem</p><p>ser utilizados conforme a grandeza que</p><p>se deseja medir.</p><p>• A ponta de prova preta deve ser ligada sempre ao borne COM</p><p>(Terra/Negativo) e a ponta de prova vermelha deve ser ligada ao</p><p>borne do meio..</p><p>• A ponta de prova vermelha deve ser ligada sempre ao borne do meio,</p><p>exceto quando se deseja medir corrente contínua acima de 200 mili-</p><p>ampéres.</p><p>• Quando se deseja medir corrente contínua acima de 200 mili-</p><p>ampéres, deve-se conectar a ponta de prova vermelha no borne de</p><p>cima.</p><p>• Depois de conectar as pontas de prova aos bornes adequados é</p><p>necessário colocar a chave seletora na posição adequada.</p><p>A chave seletora serve para</p><p>selecionar a função que se quer</p><p>utilizar.</p><p>O multímetro é desligado,</p><p>escolhendo-se a posição</p><p>correspondente na chave seletora.</p><p>• Deve-se selecionar a escala</p><p>imediatamente superior ao valor</p><p>esperado da grandeza que se quer</p><p>medir.</p><p>• Por exemplo, se você quer medir a</p><p>tensão numa tomada, e espera que o</p><p>valor esteja em torno de 220 volts,</p><p>deverá selecionar a escala</p><p>imediatamente superior a esse valor,</p><p>ou seja, 750 volts (tensão alternada)</p><p>• Em alguns circuitos,</p><p>em estágios push-pull,</p><p>geralmente de</p><p>potência, em um</p><p>amplificador (áudio</p><p>ou rf) , onde se usa</p><p>par casado de</p><p>transistores NPN ou</p><p>PNP</p><p>Como medir a tensão elétrica</p><p>numa tomada de 127V?</p><p>• - Ponteira vermelha no borne do meio</p><p>• - Ponteira preta no borne COM</p><p>• - Colocar a chave seletora na posição 750</p><p>volts tensão alternada</p><p>• Se a tomada é de 127 volts pode-se usar</p><p>também a escala de 200 V.</p><p>• Se você não tem certeza qual é a tensão da</p><p>tomada, usar a escala de maior valor, ou</p><p>seja, 750 volts.</p><p>Como medir a tensão elétrica</p><p>numa pilha alcalina de 1,5</p><p>volt?</p><p>• Ponteira vermelha no borne do meio</p><p>• Ponteira preta no borne COM</p><p>• Chave seletora na posição 20 volts</p><p>Tensão Contínua</p><p>• Se você não tem certeza qual é a</p><p>tensão da pilha, usar a escala de 20V.</p><p>• Se você sabe que a tensão da pilha é</p><p>1,5 volts, pode usar a escala de 20V ou</p><p>de 2000m ( 2 volts ou 2000 milivolts )</p><p>Como medir a tensão elétrica</p><p>numa bateria de 9V?</p><p>• Ponteira vermelha no borne</p><p>do meio</p><p>• Ponteira preta no borne COM</p><p>• Chave seletora na posição 20</p><p>volts Tensão Contínua</p><p>Como medir uma resistência</p><p>elétrica, por exemplo, 33</p><p>ohms?</p><p>• Ponteira vermelha no borne do meio</p><p>• Ponteira preta no borne COM</p><p>• Chave seletora na posição 200 Ohms -</p><p>Resistência</p><p>• Caso você não saiba o valor da resistência,</p><p>colocar a chave seletora na escala de maior</p><p>valor 2000K ( 2 mega-ohms ).</p><p>• Vá deslocando a chave seletora para</p><p>escalas de menor valor, até obter a leitura</p><p>com maior número de dígitos possível</p><p>antes do ponto decimal.</p><p>Como saber se um fio está interrompido?</p><p>• Ponteira vermelha no borne do meio</p><p>• Ponteira preta no borne COM</p><p>• Chave seletora na posição - Continuidade</p><p>Se o fio estiver interrompido valor obtido no</p><p>multímetro será 1 no primeiro digito da esquerda e os</p><p>demais dígitos apagados.</p><p>Esse valor aparece no display sempre que o valor</p><p>medido é superior ao limite máximo permitido pela</p><p>escala.</p><p>Se o fio não está</p><p>interrompido, obtêm-se</p><p>valor próximo de zero</p><p>no display.</p><p>Como saber se um</p><p>fusível está</p><p>interrompido?</p><p>• Ponteira vermelha no borne do</p><p>meio</p><p>• Ponteira preta no borne COM</p><p>• Chave seletora na posição</p><p>Continuidade</p><p>• Se o fusível não está</p><p>interrompido, obtêm-se valor</p><p>próximo de zero no display.</p><p>Depois de se assegurar que o clips ou o fio está</p><p>fazendo contato entre os polos, basta ligar a fonte na</p><p>tomada. Se ela estiver funcionando vai ligar</p><p>normalmente, caso ela não ligue cheque se o "ajuste</p><p>técnico" está bem ajustado. Caso sim, lamento</p><p>informar mas sua fonte foi pro o saco.</p><p>Caso ela tenha ligado vamos</p><p>prosseguir com os testes. Para isso</p><p>você precisa de um Multímetro, ele é</p><p>facilmente encontrado em lojas de</p><p>materiais elétricos. Bem</p><p>baratinho. Bom vamos, lá pegue a</p><p>ponta positiva do multímetro e</p><p>conecte ao fio cinza, enquanto a</p><p>negativa ao fio preto. Este fio é</p><p>responsável por ligar a placa mãe, se</p><p>ele estiver com uma tensão de 5V</p><p>significa que sua fonte está</p><p>funcionando. Caso ele não esteja</p><p>transmitindo corrente, sua fonte</p><p>pode estar com problemas nos</p><p>componentes internos.</p><p>Positivo no cinza e negativo no preto.</p><p>Teste também os demais fios:</p><p>Vermelho = 5V</p><p>Positivo no vermelho e negativo no preto.</p><p>Amarelo = 12V</p><p>Positivo no amarelo e negativo no preto.</p><p>Azul = -12V</p><p>Positivo no azul e negativo no preto.</p><p>• Depois de testar o cabo de 24 pinos</p><p>teste o de 4 pinos, que é usado para os</p><p>HDs e leitores antigos e também, para</p><p>coolers. Neste caso basta testar apenas</p><p>uma das pontas, pois todos eles estão</p><p>ligados no mesmo circuito, o que significa</p><p>que se um está funcionando</p><p>corretamente todos estão.</p><p>Positivo no amarelo e negativo no preto.</p><p>Amarelo = 12V</p><p>Positivo no vermelho e negativo no preto.</p><p>Vermelho = 5V</p><p>Infelizmente para realizar o teste</p><p>de potência da fonte são</p><p>necessários equipamentos</p><p>diferentes e são testes que</p><p>podem apresentar diferenças</p><p>dependendo do hardware que</p><p>está conectado a fonte. Desta</p><p>forma, apenas com um</p><p>multímetro conseguimos realizar</p><p>testes preliminares para saber se</p><p>nossa fonte está em dia ou não.</p>
