NARRADOUNIVERSO

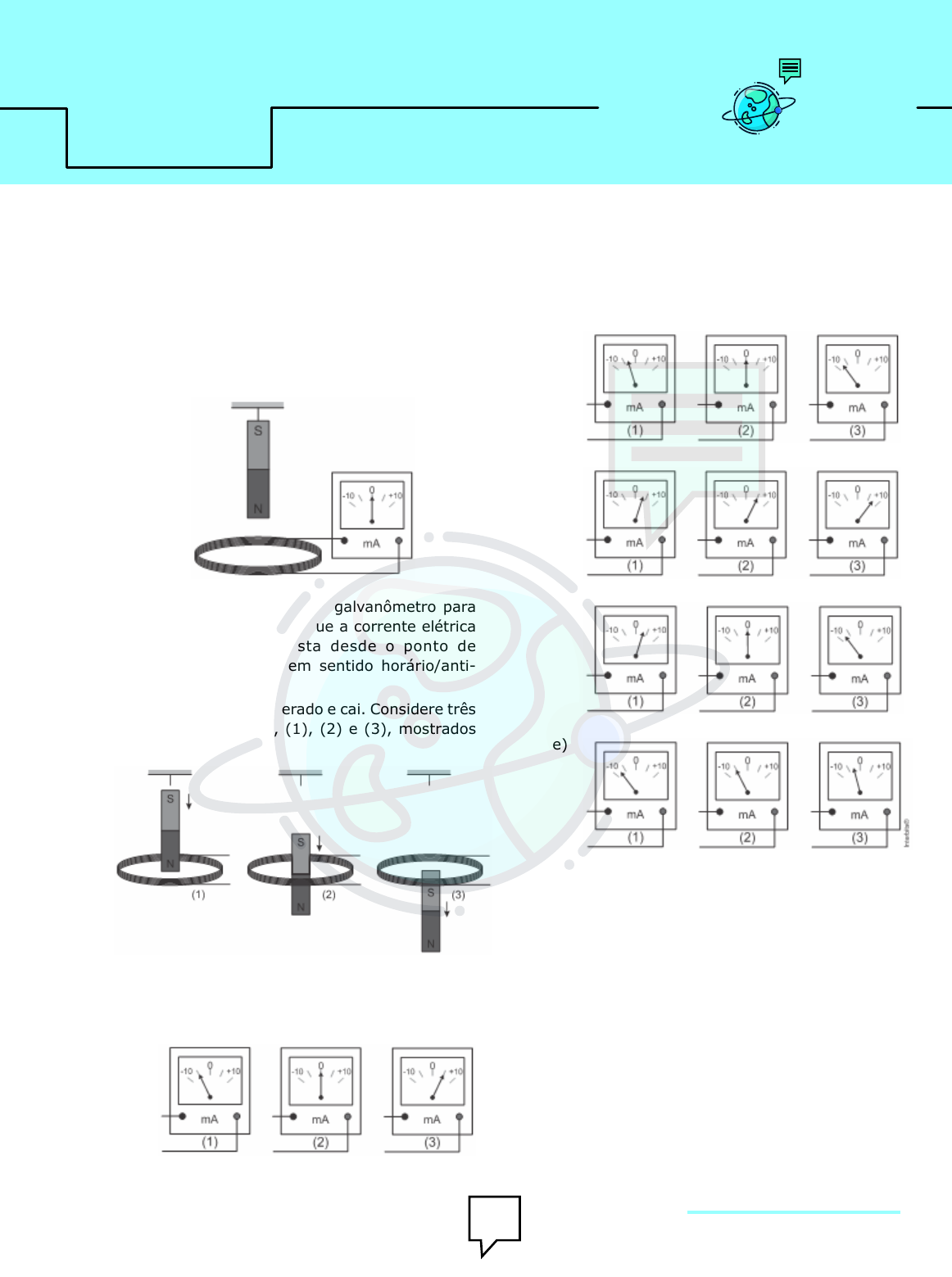

01. (Ufrgs 2020) A figura representa um ímã
suspenso verticalmente ao longo do eixo de
uma bobina ligada a um galvanômetro.
A deflexão do ponteiro do galvanômetro para
direita/esquerda indica que a corrente elétrica
fluindo na espira, vista desde o ponto de
suspensão do ímã, tem sentido horário/anti-
horário.
Em t = 0, o ímã é liberado e cai. Considere três
instantes de queda, (1), (2) e (3), mostrados
abaixo.
E s c o l h a a a l t e r n a t i va q u e i n d i c a ,
aproximadamente, a posição do ponteiro do
galvanômetro nos instantes mostrados acima.
a)
b)
c)
d)
e)
02. (Enem 2020) Em uma usina geradora de
energia elétrica, seja através de uma queda-
d’água ou através de vapor sob pressão, as pás
do gerador são postas a girar. O movimento
relativo de um ímã em relação a um conjunto
de bobinas produz um fluxo magnético
variável através delas, gerando uma diferença
de potencial em seus terminais. Durante
o funcionamento de um dos geradores, o
operador da usina percebeu que houve um
aumento inesperado da diferença de potencial
elétrico nos terminais das bobinas.
1
www.universonarrado.com.br
C-15FRENT
E
Indução Eletromagnética
2
www.universonarrado.com.br
Lições de Física
Nessa situação, o aumento do módulo da diferença de potencial obtida nos terminais das bobinas resulta
do aumento do(a)
a) intervalo de tempo em que as bobinas imersas no campo magnético externo, por meio de uma
diminuição de velocidade no eixo de rotação do gerador.
 magnético através das bobinas, por meio de um aumento em sua área interna exposta ao campo
magnético aplicado.
c) intensidade do campo magnético no qual as bobinas estão imersas, por meio de aplicação de campos
magnéticos mais intensos.
d) rapidez com que o magnético varia através das bobinas, por meio de um aumento em sua
velocidade angular.
e) resistência interna do condutor que constitui as bobinas, por meio de um aumento na espessura dos
terminais.
03. (Ufrgs 2019) O fogão mostrado na figura 1 abaixo não produz chamas nem propaga calor. O cozimento
ou aquecimento dos alimentos deve ser feito em panelas de ferro ou de aço e ocorre devido à existência
de campos magnéticos alternados, produzidos em bobinas, conforme representado no esquema da
figura 2. Os campos magnéticos penetram na base das panelas, criando correntes elétricas que as
aquecem.
Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que
aparecem.
O processo físico que fundamenta essa aplicação tecnológica é conhecido como __________ e é regido
pela lei de __________.
a) convecção – Faraday-Lenz
b) indução – Faraday-Lenz
c) indução – Ampère
d) radiação – Gauss
e) radiação – Ampère
3
www.universonarrado.com.br
Frente: C-15 NARRADOUNIVERSO
04. (Epcar (Afa) 2019) Uma espira condutora E
está em repouso próxima a um fio retilíneo
longo AB de um circuito elétrico constituído de
uma bateria e de um reostato R, onde flui uma
corrente i, conforme ilustrado na figura abaixo.
Considerando exclusivamente os efeitos
eletromagnéticos, pode-se afirmar que a espira
será
a)	 repelida	pelo	fio	AB se a resistência elétrica
do reostato aumentar.
b)	atraída	pelo	fio	AB se a resistência elétrica
do reostato aumentar.
c)	 sempre	atraída	pelo	fio	AB independentemente
de a resistência elétrica do reostato aumentar
ou diminuir.
d) deslocada paralelamente ao f io AB
independentemente de a resistência elétrica
do reostato aumentar ou diminuir.
05. (Eear 2018) Uma espira retangular de
10 20cm cm× foi posicionada e mantida imóvel
de forma que um campo magnético uniforme,
de intensidade B T= 100 , ficasse normal à área
interna da espira, conforme figura a seguir.
Neste caso, o valor da Força Eletromotriz
Induzida nos terminais A e B da espira vale
____ V.
a) 0 00, .
b) 0 02, .
c) 0 20,
d) 2 00,
06. (Udesc 2018) Na figura abaixo, a barra feita
de material condutor desliza sem atrito, com
velocidade constante de 6 0, cm s para a direita,
sobre trilhos de material também condutor, no
plano horizontal. A barra partiu da extremidade
esquerda do trilho em t s= 0 . Nesta região, há
um campo magnético uniforme de intensidade
de 10 4− T, como mostra a Figura.
Assinale a alternativa que corresponde ao valor
absoluto da tensão induzida, em microvolts,
entre os pontos C e D da barra.
a) 600
b) 6 000.
c) 0 060,
d) 60
e) 0 60,
07. (Enem 2018) A tecnologia de comunicação da
etiqueta RFID (chamada de etiqueta inteligente)
é usada há anos para rastrear gado, vagões de
trem, bagagem aérea e carros nos pedágios.
Um modelo mais barato dessas etiquetas
pode funcionar sem baterias e é constituído
por três componentes: um microprocessador
de silício; uma bobina de metal, feita de
cobre ou de alumínio, que é enrolada em um
padrão circular; e um encapsulador, que é um
material de vidro ou polímero envolvendo o
microprocessador e a bobina. Na presença de
um campo de radiofrequência gerado pelo leitor,
a etiqueta transmite sinais. A distância de leitura
é determinada pelo tamanho da bobina e pela
potência da onda de rádio emitida pelo leitor.
Disponível em: http:eleletronicos.hsw.uol.com.br.
Acesso em: 27 fev. 2012 (adaptado).
A etiqueta funciona sem pilhas porque o campo
a) elétrico da onda de rádio agita elétrons da
bobina.
b) elétrico da onda de rádio cria uma tensão na
bobina.
c) magnético da onda de rádio induz corrente
na bobina.
d)	magnético	da	onda	de	rádio	aquece	os	fios
da bobina.
e) magnético da onda de rádio diminui a
ressonância no interior da bobina.
4
www.universonarrado.com.br
Lições de Física
08. (Upf 2018) A indução eletromagnética é um
fenômeno que se encontra presente em diversos
equipamentos que utilizamos cotidianamente.
Ela é utilizada para gerar energia elétrica e seu
princípio físico consiste no aparecimento de uma
força eletromotriz entre os extremos de um fio
condutor. Para que essa força eletromotriz surja,
é necessário haver variação de
a) campo elétrico.
b) resistência elétrica.
c) capacitância elétrica.
d) temperatura.
 magnético.
09. (Esc. Naval 2017) Analise a figura a seguir.
Imersa numa região onde o campo magnético
tem direção vertical e módulo B T= 6 0, , uma
barra condutora de um metro de comprimento,
resistência elétr ica R 1 0, e massa
m kg= 0 2, desliza sem atrito apoiada sobre
trilhos condutores em forma “U” dispostos
horizontalmente, conforme indica a figura
acima. Se uma força externa F mantém a
velocidade da barra constante e de módulo
v m s= 2 0, , qual o módulo da força F, em
newtons?
a) 6 0,
b) 18
c) 36
d) 48
e) 72
10. (Udesc 2017) Uma corrente elétrica é
induzida em um anel condutor que está no
plano horizontal, e o sentido de circulação dos
portadores de corrente é horário, quando vista
de cima.
Com base nas informações, analise as
proposições.
I. Um campo magnético constante aponta
verticalmente para baixo.
II. Um campo magnético, cuja magnitude está
aumentando, aponta verticalmente para
cima.
III. Um campo magnético, cuja magnitude está
aumentando, aponta verticalmente para baixo.
IV. Um campo magnético, cuja magnitude está
diminuindo, aponta verticalmente para baixo.
V. Um campo magnético, cuja magnitude está
diminuindo, aponta verticalmente para cima.
Assinale a alternativa correta.
a) Somente as afirmativas II e IV são
verdadeiras.
b) Somente as afirmativas III e V são
verdadeiras.
c) Somente a I é verdadeira.
d) Somente as IV e V são verdadeiras.
e) Somente as afirmativas II e III são
verdadeiras.
11. (Ufrgs 2017) O observador, representado na
figura, observa um ímã que se movimenta
em sua direção com velocidade constante.
No instante representado, o ímã encontra-se
entre duas espiras condutoras, 1 e 2, também
mostradas na figura.
Examinando as espiras, o observador percebe
que
a) existem correntes elétricas induzidasno
sentido horário em ambas espiras.
b) existem correntes elétricas induzidas no
sentido anti-horário em ambas espiras.
c) existem correntes elétricas induzidas no
sentido horário na espira 1 e anti-horário na
espira 2.
d) existem correntes elétricas induzidas no
sentido anti-horário na espira 1 e horário na
espira 2.
e) existe apenas corrente elétrica induzida na
espira 1, no sentido horário.
5
www.universonarrado.com.br
Frente: C-15 NARRADOUNIVERSO
12. (Ufjf-pism 3 2017) Um anel metálico cai
verticalmente devido ao seu peso em uma
região de campo magnético constante saindo
perpendicularmente ao plano da folha, de
acordo com a figura abaixo.
Assinale a alternativa CORRETA sobre a corrente
induzida no anel.
a) não existe corrente induzida no anel durante
o percurso da queda, pois o campo é
constante.
b) a corrente induzida no anel é no sentido
horįrio	 quando	 o	 anel	 entra	 na	 regićo	 do
campo.
c) a corrente induzida no anel é no sentido
anti-horário quando o anel entra na região
do campo.
d) existe uma corrente induzida durante todo
o instante de queda devido à variação da
posição do anel em relação ao campo.
e) existe uma corrente induzida somente
quando o anel encontra-se totalmente
imerso no campo.
13. (Ufu 2016) Tem se tornado cada vez mais
comum o desenvolvimento de veículos de
transporte de passageiros que flutuam sobre
o solo. Um dos princípios que permite a esses
veículos “flutuarem” sobre os trilhos é chamado
de levitação eletrodinâmica, que ocorre quando
há o movimento de um campo magnético nas
proximidades de um material condutor de
eletricidade.
Segundo essa tecnologia, a levitação do veículo
ocorre porque
a) o movimento relativo de um material
condutor gera força elétrica sobre o material
magnético, criando um campo elétrico, o
qual, com base na Lei de Coulomb, gerarará
em efeito repulsivo entre trem e trilhos,
permitindo	a	“flutuação”.
b) a corrente elétrica gerada pelo material
condutor cria um campo magnético sobre
o material magnético, que estabelece uma
diferença de potencial entre os trilhos e o
trem, com base na Lei de Ohm, o que gera
a repulsão.
c) o movimento relativo de um material
magnético gera correntes em um material
condutor, que criará um campo magnético,
o qual, com base na Lei de Lenz, irá se opor
à variação do campo criado pelo material
magnético, gerando a repulsão.
d) a corrente elétrica induzida no material
magnético irá criar um campo magnético no
material condutor, o qual, com base na Lei de
Faraday, gerará uma força elétrica repulsiva
sobre o material magnético, permitindo a
“flutuação”.
14. (Efomm 2016) Uma espira condutora retangular
rígida move-se, com velocidade vetorial v
��

constante, totalmente imersa numa região na
qual existe um campo de indução magnética B
��
,
uniforme, constante no tempo, e perpendicular
ao plano que contém tanto a espira como seu
vetor velocidade. Observa-se que a corrente
induzida na espira é nula. Podemos afirmar que
tal fenômeno ocorre em razão de o
a)	 fluxo	de	B
��
 ser nulo através da espira.
b) vetor B
��
 ser uniforme e constante no tempo
c) vetor B
��
 ser perpendicular ao plano da espira.
d) vetor B
��
 ser perpendicular a v
��
.
e) vetor v
��
 ser constante.
15. (Acafe 2015) A principal aplicação da Indução
Magnética, ou Eletromagnética, e a sua
utilização na obtenção de energia. Podem-se
produzir pequenas f em. . . com um experimento
bem simples. Considere uma espira quadrada
com 0 4, m de lado que está totalmente imersa
num campo magnético uniforme (intensidade
B wb m= 5 0 2, / ) e perpendicular as linhas
de indução. Girando a espira até que ela fique
paralela as linhas de campo.
6
www.universonarrado.com.br
Lições de Física
Sabendo-se que a espira acima levou
0 2, segundos para ir da posição inicial para
a final, a alternativa correta que apresenta o
valor em módulo da f em. . . induzida na espira,
em volts, é:
a) 1 6,
b) 8
c) 4
d) 0 16,
16. (Ufsm 2015) O crescimento populacional e as
inovações tecnológicas do século XX criaram
uma grande demanda de energia elétrica.
Para produzi-la, escavamos o chão em busca
de carvão ou óleo para alimentar as usinas
termelétricas, extraímos, enriquecemos e
fissionamos urânio para aquecer a água nas
usinas nucleares, inundamos grandes extensões
de terra para armazenar a água que move as
turbinas das hidrelétricas, ou erguemos torres
com imensos cata-ventos para utilizarmos a
energia eólica. Em comum, todas essas formas
de produção de energia elétrica baseiam-se na
lei da indução de Faraday, descoberta ainda no
século XIX, a qual expressa o fato de que
a) o aquecimento de uma bobina condutora
induz o movimento de agitação térmica dos
elétrons do condutor.
b) o movimento de rotação de uma bobina
condutora induz uma força mecânica que
movimenta os elétrons do condutor.
c) o movimento de rotação de uma bobina
condutora induz uma força eletromotriz que
movimenta os elétrons do condutor.
d) a variação do elétrico através de uma
bobina condutora induz uma força eletromotriz
que movimenta os elétrons do condutor.
e) a variação do magnético através de
uma bobina condutora induz uma força
eletromotriz que movimenta os elétrons do
condutor.
17. (Ufrgs 2015) Um capo magnético uniforme
B atravessa perpendicularmente o plano do
circuito representado abaixo, direcionado pera
fora desta página. O fluxo desse campo através
do circuito aumenta à taxa de 1Wb s/ .
Nessa situação, a leitura do amperímetro A
apresenta em ampères,
a) 0 0, .
b) 0 5, .
c) 1 0, .
d) 1 5, .
e) 2 0, .
18. (Ufpr 2015) Michael Faraday foi um cientista
inglês que viveu no século XIX. Através de suas
descobertas foram estabelecidas as bases do
eletromagnetismo, relacionando fenômenos
da eletricidade, eletroquímica e magnetismo.
Suas invenções permitiram o desenvolvimento
do gerador elétrico, e foi graças a seus esforços
que a eletricidade tornou-se uma tecnologia
de uso prático. Em sua homenagem uma das
quatro leis do eletromagnetismo leva seu nome
e pode ser expressa como:
t
 onde ε é a
força eletromotriz induzida em um circuito, ∅
é o fluxo magnético através desse circuito e t
é o tempo.
Considere a figura abaixo, que representa
um ímã próximo a um anel condutor e um
observador na posição O. O ímã pode se
deslocar ao longo do eixo do anel e a distância
entre o polo norte e o centro do anel é d.
Tendo em vista essas informações, identifique
as seguintes afirmativas como verdadeiras (V)
ou falsas (F):
( ) Mantendo-se a distância d constante se
observará o surgimento de uma corrente
induzida no anel no sentido horário.
( ) Durante a aproximação do ímã à espira,
observa-se o surgimento de uma corrente
induzida no anel no sentido horário.
( ) Durante o afastamento do ímã em relação
à espira, observa-se o surgimento de uma
corrente induzida no anel no sentido horário.
( ) Girando-se o anel em torno do eixo z,
observa-se o surgimento de uma corrente
induzida.
7
www.universonarrado.com.br
Frente: C-15 NARRADOUNIVERSO
Assinale a alternativa que apresenta a sequência
correta, de cima para baixo.
a) F – F – V – V.
b) F – V – F – V.
c) V – V – F – F.
d) V – F – V – V.
e) F – F – V – F.
19. (Enem 2014) O funcionamento dos geradores
de usinas elétricas baseia-se no fenômeno
da indução eletromagnética, descoberto por
Michael Faraday no século XIX. Pode-se observar
esse fenômeno ao se movimentar um imã e
uma espira em sentidos opostos com módulo da
velocidade igual a v, induzindo uma corrente
elétrica de intensidade i, como ilustrado na
figura.
A fim de se obter uma corrente com o mesmo
sentido da apresentada na figura, utilizando os
mesmos materiais, outra possibilidade é mover
a espira para a
a) esquerda e o imã para a direita com
polaridade invertida.
b) direita e o imã para a esquerda com
polaridadeinvertida.
c) esquerda e o imã para a esquerda com
mesma polaridade.
d) direita e manter o imã em repouso com
polaridade invertida.
e) esquerda e manter o imã em repouso com
mesma polaridade.
20. (Uern 2013) A corrente elétrica induzida em
uma espira, ao se aproximar e afastar com
velocidade constante um imã na direção do seu
eixo, conforme indicado na figura a seguir, é
a) contínua e se opõe à variação do fluxo
magnético que a originou.
b)	alternada	 e	 se	 opõe	 à	 variação	 do	 fluxo
magnético que a originou.
c)	 contínua	e	ocorre	a	favor	da	variação	do	fluxo
magnético que a originou.
d) alternada e ocorre a favor da variação do
fluxo	magnético	que	a	originou.
21. (Ufrgs 2012) A figura abaixo representa três
posições, P1, P2 e P3, de um anel condutor que
se desloca com velocidade v constante numa
região em que há um campo magnético B,
perpendicular ao plano da página.
Com base nestes dados, é correto afirmar que
uma corrente elétrica induzida no anel surge
a) apenas em P1.
b) apenas em P3.
c) apenas em P1 e P3.
d) apenas em P2 e P3.
e) em P1, P2 e P3.
22. (Ufop 2010) Para escoar a energia elétrica
produzida em suas turbinas, a hidrelétrica
de Itaipu eleva a tensão de saída para
aproximadamente 700.000 V. Em sua residência,
as tomadas apresentam uma tensão de 127 V e/
ou 220 V. O equipamento que realiza essa tarefa
de elevar e abaixar a tensão é o transformador.
É correto afirmar que
a) o princípio de funcionamento de um
transformador exige que a tensão/corrente
seja contínua.
8
www.universonarrado.com.br
Lições de Física
b) o princípio de funcionamento de um
transformador exige que a tensão/corrente
seja alternada.
c) o transformador irá funcionar tanto em uma
rede com tensão/corrente alternada quanto
em uma com tensão/corrente contínua.
d) o transformador irá funcionar quando, no
enrolamento primário, houver uma tensão/
corrente contínua e, no secundário, uma
alternada.
23. (Fuvest 2010) Aproxima-se um ímã de um
anel metálico fixo em um suporte isolante,
como mostra a figura. O movimento do ímã,
em direção ao anel,
a) não causa efeitos no anel.
b) produz corrente alternada no anel.
c) faz com que o polo sul do ímã vire polo norte
e vice versa.
d) produz corrente elétrica no anel, causando
uma força de atração entre anel e ímã.
e) produz corrente elétrica no anel, causando
uma força de repulsão entre anel e ímã.
24. (Epcar (Afa) 2017) A Figura 1 mostra uma
espira quadrada, feita de material condutor,
contida num plano zy, e um fio condutor
retilíneo e muito longo, paralelo ao eixo z,
sendo percorrido por uma corrente elétrica de
intensidade i, dada pelo gráfico da Figura 2.
A partir da análise das Figuras 1 e 2, pode-se
afirmar que o gráfico que melhor representa a
fem induzida ε entre os pontos A e B é
a)
b)
c)
d)
25. (Uerj 2018) A corrente elétrica no enrolamento
primário de um transformador corresponde a
10 A, enquanto no enrolamento secundário
corresponde a 20 A.
Sabendo que o enrolamento primário possui
1 200. espiras, o número de espiras do
enrolamento secundário é:
a) 600
b) 1 200.
c) 2 400.
d) 3 600.
9
www.universonarrado.com.br
Frente: C-15 NARRADOUNIVERSO
Gabarito
Resposta da questão 1: A
Resposta da questão 2: D
Resposta da questão 3: B
Resposta da questão 4: B
Resposta da questão 5: A
Resposta da questão 6: E
Resposta da questão 7: C
Resposta da questão 8: E
Resposta da questão 9: E
Resposta da questão 10: A
Resposta da questão 11: C
Resposta da questão 12: B
Resposta da questão 13: C
Resposta da questão 14: B
Resposta da questão 15: C
Resposta da questão 16: E
Resposta da questão 17: C
Resposta da questão 18: A
Resposta da questão 19: A
Resposta da questão 20: B
Resposta da questão 21: C
Resposta da questão 22: B
Resposta da questão 23: E
Resposta da questão 24: B
Resposta da questão 25: A
 Acesse o QR Code e veja
as resoluções em vídeo!
?FICARAMDÚVIDAS
