Questões resolvidas

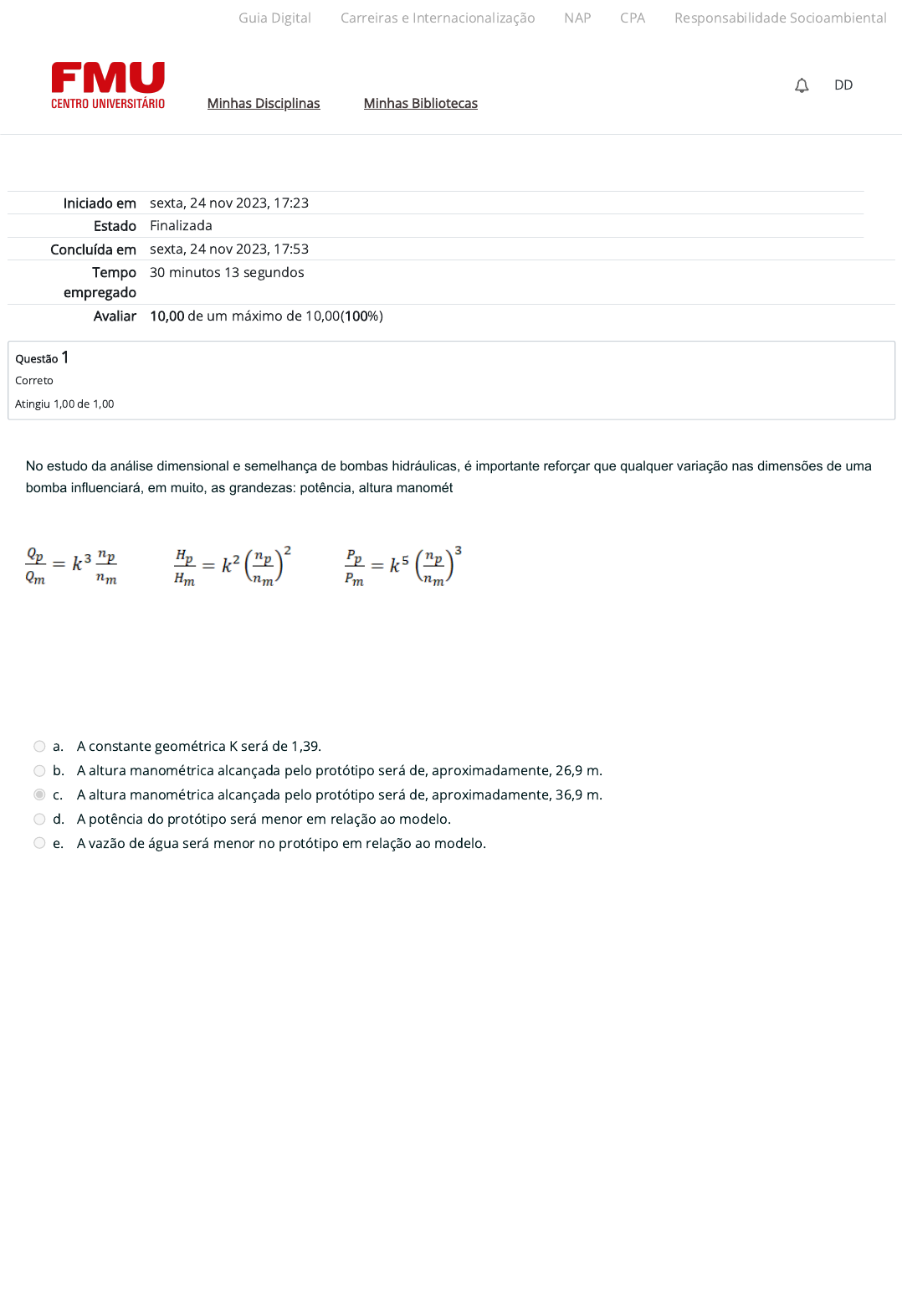

No estudo da análise dimensional e semelhança de bombas hidráulicas, é importante reforçar que qualquer variação nas dimensões de uma bomba influenciará, em muito, as grandezas: potência, altura manométrica e vazão. Esse fato é evidenciado pelas equações destacadas na sequência. Uma bomba hidráulica modelo, com rotor de 220 mm de diâmetro, recalcou água até uma altura manométrica de 19 m, quando a rotação do motor de acionamento era de 1.400 rpm. Será instalada uma bomba protótipo, geometricamente semelhante, com diâmetro de rotor igual a 260 mm, girando a 1.650 rpm. O fluido e as demais condições cinemáticas e dinâmicas foram mantidas constantes. Sobre os valores dos parâmetros hidráulicos presentes nas equações de semelhança, assinale a alternativa correta.
a. A constante geométrica K será de 1,39.
b. A altura manométrica alcançada pelo protótipo será de, aproximadamente, 26,9 m.
c. A altura manométrica alcançada pelo protótipo será de, aproximadamente, 36,9 m.
d. A potência do protótipo será menor em relação ao modelo.
e. A vazão de água será menor no protótipo em relação ao modelo.
A respeito das relações matemáticas de semelhança mecânica, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s). I. ( ) Valores de K maiores do que 1 indicam que o protótipo será maior do que o modelo. II. ( ) O valor de K maior do que 1 pode ser um indício de que o protótipo irá obter maior altura manométrica do que o modelo, mantendo-se a rotação constante. III. ( ) O valor de K maior do que 1 indica, com precisão, que o protótipo terá menor vazão do que o modelo, mantendo-se a rotação constante. IV. ( ) O valor de K menor do que 1 indica que o protótipo é menor do que o modelo. Assinale a alternativa que apresenta a sequência correta.
I. Valores de K maiores do que 1 indicam que o protótipo será maior do que o modelo.
II. O valor de K maior do que 1 pode ser um indício de que o protótipo irá obter maior altura manométrica do que o modelo, mantendo-se a rotação constante.
III. O valor de K maior do que 1 indica, com precisão, que o protótipo terá menor vazão do que o modelo, mantendo-se a rotação constante.
IV. O valor de K menor do que 1 indica que o protótipo é menor do que o modelo.
a. V, V, F, F.
b. V, V, F, V.
c. V, F, V, V.
d. F, V, F, V.
e. F, V, F, F.
Com base no exposto e na figura apresentada, bem como nos conhecimentos sobre velocidade específica, analise as asserções a seguir e a relação proposta entre elas.
I. As bombas hidráulicas do tipo axial possuem sua faixa de operação nas regiões com maiores valores de velocidade específica.
II. As bombas do tipo axial são amplamente utilizadas em aplicações que demandam menores vazões e alturas manométricas maiores.
A seguir, assinale a alternativa correta.
I. As bombas hidráulicas do tipo axial possuem sua faixa de operação nas regiões com maiores valores de velocidade específica.
II. As bombas do tipo axial são amplamente utilizadas em aplicações que demandam menores vazões e alturas manométricas maiores.
a. As asserções I e II são proposições falsas.
b. A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
c. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
d. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
e. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
A teoria de semelhança mecânica permite a construção de várias curvas características de uma bomba; basta que se conheça a curva característica em uma determinada rotação e a nova rotação. A figura mostra duas curvas características para a mesma bomba, submetida a rotas diferentes, n e n'. A teoria de semelhança mecânica permite antever essas modificações. Os pares de pontos (A e A') e (B e B') são chamados de pontos homólogos.
Com base no exposto e na figura apresentada, bem como nos conhecimentos a respeito das curvas características de uma bomba centrífuga, analise as asserções a seguir e a relação proposta entre elas. I. Os pares de pontos (A e A ) e (B e B ) são chamados de pontos homólogos, pois possuem a mesma eficiência. Pois: II. Os pares de pontos (A e A ) e (B e B ) são obtidos devido à manutenção das condições de semelhança mecânica. A seguir, assinale a alternativa correta.
I. Os pares de pontos (A e A ) e (B e B ) são chamados de pontos homólogos, pois possuem a mesma eficiência.
II. Os pares de pontos (A e A ) e (B e B ) são obtidos devido à manutenção das condições de semelhança mecânica.
a. A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
b. As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
c. As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
d. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
e. As asserções I e II são proposições falsas.
Ao ter em vista o seu conhecimento sobre as curvas características das bombas e do sistema de tubulação, bem como o ponto de operação do conjunto, assinale a alternativa correta.
A equação para curva característica do sistema escrita pelo método de Hazen Williams é representada pela expressão
A equação para curva característica do sistema escrita pelo método de Darcy Weisback é dada conforme a expressão
O ponto de operação do sistema é determinado somente pela observação direta da curva característica da bomba hidráulica.
A curva característica para um sistema de tubulação é construída considerando o percurso entre o reservatório inferior e o reservatório superior.
A constante k contida na equação de Darcy Weisback não inclui coeficientes de perda de carga, por estes se tratarem de parâmetros inerentes ao sistema de tubulação.
a. A
b. B
c. C
d. D
e. E
Instala-se uma bomba hidráulica com curva característica dada pela função H= 80- 10 .Q², em que Q representa a vazão em m³/s e H, altura manométrica em m. A bomba será utilizada para recalcar o fluido entre dois reservatórios desnivelados em 15 m de altura. É possível desconsiderar os efeitos das perdas de carga. O diâmetro da tubulação permaneceu constante. Sobre os valores para a vazão volumétrica e para a altura manométrica no ponto de operação, assinale a alternativa correta.
a. 2,55 x 10^-5 m³/s e 10m.
b. 2,55 x 10^-3 m³/s e 65m.
c. 2,55 x 10^-5 m³/s e 80m.
d. 2,55 x 10^-5 m³/s e 15m.
e. 2,55 x 10^-3 m³/s e 15m.
Sobre o comportamento das curvas características das bombas axiais nos trechos mostrados na figura, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) As três curvas características mostradas na figura foram obtidas por meio da variação da vazão volumétrica de fluido bombeado por uma bomba axial.
II. ( ) A potência e a vazão são grandezas inversamente proporcionais no trecho mostrado na curva (c).
III. ( ) No trecho da curva característica mostrado em (a), altura manométrica e vazão são grandezas diretamente proporcionais.
IV. ( ) A curva característica mostrada em (b) indica que existem valores de vazão para os quais o rendimento da bomba será otimizado.
Assinale a alternativa que apresenta a sequência correta.
I. As três curvas características mostradas na figura foram obtidas por meio da variação da vazão volumétrica de fluido bombeado por uma bomba axial.
II. A potência e a vazão são grandezas inversamente proporcionais no trecho mostrado na curva (c).
III. No trecho da curva característica mostrado em (a), altura manométrica e vazão são grandezas diretamente proporcionais.
IV. A curva característica mostrada em (b) indica que existem valores de vazão para os quais o rendimento da bomba será otimizado.
a. F, V, F, F.
b. V, V, F, V.
c. F, V, F, V.
d. V, V, F, F.
e. V, F, V, V.
Considerando o ábaco de cobertura KSB para a seleção do diâmetro do rotor, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Para a potência de 2,5 cv e vazão de 22 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 208 mm.
II. ( ) Para a potência de 5 cv e vazão de 26 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 260 mm.
III. ( ) Para a potência de 5 cv e vazão de 30 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 234 mm.
IV. ( ) Para a potência de 2,5 cv e vazão de 10 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 234 mm.
Assinale a alternativa que apresenta a sequência correta.
I. Para a potência de 2,5 cv e vazão de 22 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 208 mm.
II. Para a potência de 5 cv e vazão de 26 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 260 mm.
III. Para a potência de 5 cv e vazão de 30 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 234 mm.
IV. Para a potência de 2,5 cv e vazão de 10 m³/h, o diâmetro de rotor mais adequado para a bomba seria de 234 mm.
a. V, V, F, F.
b. F, V, F, F.
c. F, V, F, V.
d. V, F, V, V.
e. V, V, F, V.
A respeito das curvas características das bombas centrífugas nos trechos mostradas na figura, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa.
I. ( ) A curva (b) indica que a relação entre o rendimento e a vazão de uma bomba centrífuga segue um comportamento aproximadamente parabólico, possibilitando, assim, a determinação de valores de vazão para a obtenção do melhor rendimento.
II. ( ) A potência e a vazão são grandezas diretamente proporcionais.
III. ( ) Altura manométrica e vazão são grandezas diretamente proporcionais.
IV. ( ) As três curvas características mostradas na figura foram obtidas por meio da variação da vazão volumétrica de fluido bombeado por uma bomba centrífuga.
Assinale a alternativa que apresenta a sequência correta.
I. A curva (b) indica que a relação entre o rendimento e a vazão de uma bomba centrífuga segue um comportamento aproximadamente parabólico, possibilitando, assim, a determinação de valores de vazão para a obtenção do melhor rendimento.
II. A potência e a vazão são grandezas diretamente proporcionais.
III. Altura manométrica e vazão são grandezas diretamente proporcionais.
IV. As três curvas características mostradas na figura foram obtidas por meio da variação da vazão volumétrica de fluido bombeado por uma bomba centrífuga.
a. V, V, F, V.
b. V, F, V, V.
c. F, V, F, V.
d. F, V, F, F.
e. V, V, F, F.
Sobre as curvas características das bombas, assinale a alternativa correta.
a. Em uma curva característica, altura manométrica versus vazão, os pares de pontos chamados de homólogos recebem esse nome, devido ao fato de possuírem a mesma altura manométrica.
b. As bombas centrífugas geram curvas características H x Q que podem ser expressas por uma equação do primeiro grau.
c. As curvas características são obtidas em ensaios nas bancadas dos fabricantes e podem ser entendidas como um retrato da faixa de operação ou de funcionamento das bombas, nas variadas situações.
d. Em uma curva característica, altura manométrica versus vazão, os pares de pontos chamados de homólogos recebem esse nome, devido ao fato de possuírem a mesma vazão.
e. Os pontos situados sobre uma curva de isorrendimento possuem a mesma potência e altura manométrica.
