Avaliação P2 de Lógica Digital da turma 373 - «ESTUDANTES»
ESTUDANTE:_________________________________
UNIDADE CURRICULAR: Lógica Digital TURMA: 373
CURSO: Sistemas para Internet DATA: 04/06/2013
Avaliação P2 – GABARITO

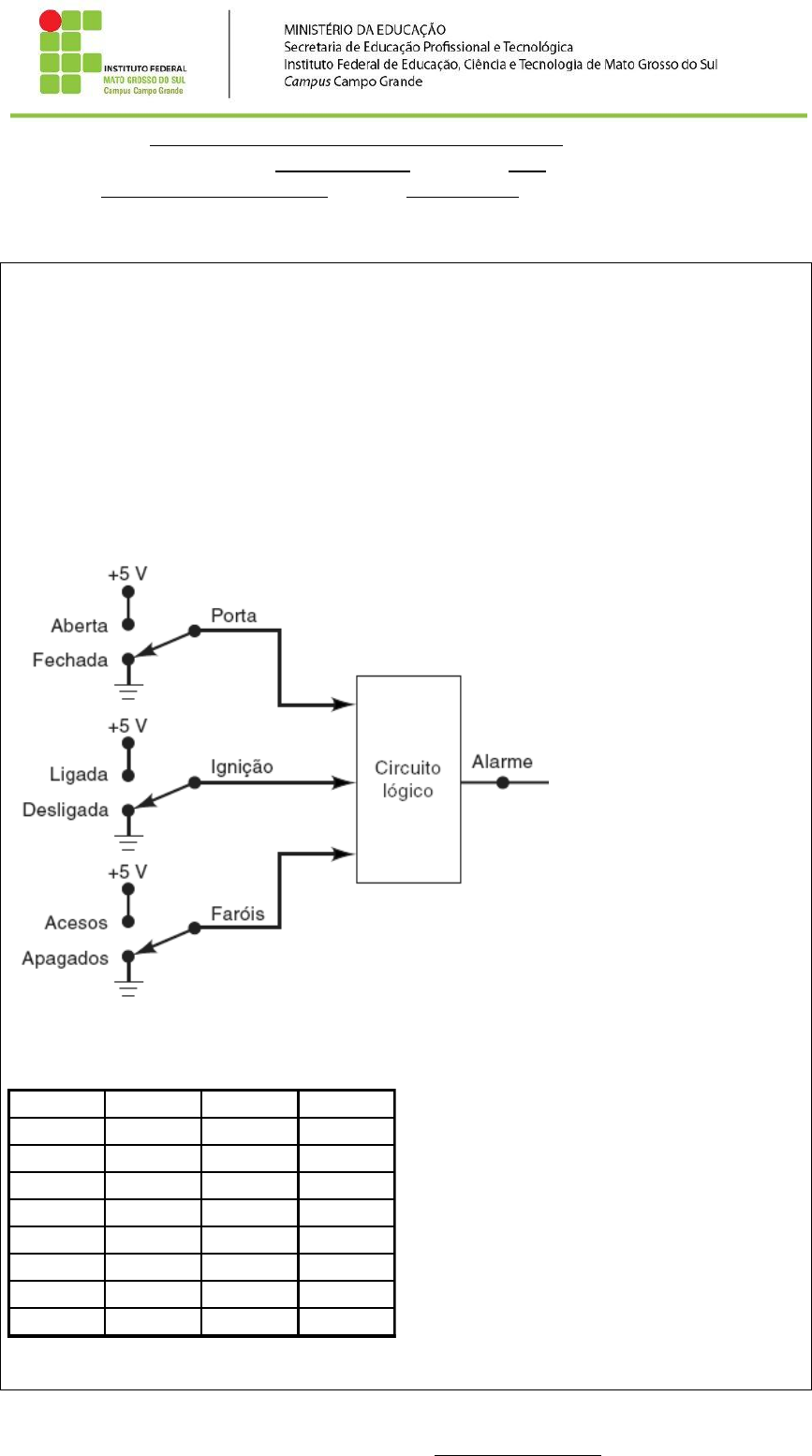

1. (3,0 pontos) A figura abaixo mostra um diagrama para um circuito de alarme de
automóvel usado para detectar determinada condição indesejada. As três chaves são
usadas para indicar, respectivamente, o estado da porta do motorista, da ignição e
dos faróis. Projete um circuito lógico com essas três chaves como entrada, de modo
que o alarme seja ativado sempre que ocorrer uma das seguintes condições:
 Os faróis estão acesos e a ignição está desligada.
 A porta está aberta e a ignição está ligada.
O PROJETO DEVE SER REALIZADO UTILIZANDO O MÉTODO PRODUTO
DE SOMAS e deve conter TABELA-VERDADE, EQUAÇÃO BOOLEANA e
CIRCUITO LÓGICO. O alarme pode ser ativado em “0” ou em “1” – a escolha é
sua, mas, deixe bem claro qual é a sua escolha.

RESPOSTA:

Para alarme ativo em “1”:
PORTA IGNIÇÃO FARÓIS ALARME
0 0 0 0
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1

 ( ) ( ̅ ) ( ̅ ̅) ( ̅ )

2/6
Avaliação P2 de Lógica Digital da turma 373 - «ESTUDANTES»



Para alarme ativo em “0”:
PORTA IGNIÇÃO FARÓIS ALARME
0 0 0 1
0 0 1 0
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 0

 ( ̅) ( ̅ ̅) ( ̅ ̅ ) ( ̅ ̅ ̅)





3/6
Avaliação P2 de Lógica Digital da turma 373 - «ESTUDANTES»
2. (2,0 pontos) Obtenha as funções simplificadas a partir dos seguintes mapas de
Karnaugh, onde ‘x’ representa o termo irrelevante e os espaços vazios são iguais a
“0”:
a) b)

RESPOSTA:
a)
b) ( ) ( )


3. (2,5 pontos)Determine os níveis de cada saída do decodificador para os seguintes
conjuntos de condições de entrada:
a) Todas as entradas em nível BAIXO.
Q7-Q0=11111111
b) Todas a entradas em nível BAIXO exceto .
Q0=0 e Q7-Q1=1111111
c) Todas as entradas em nível ALTO exceto .
Q7=0 e Q6-Q0=1111111
d) Todas as entradas em nível ALTO.
Q7-Q0=11111111

TABELA-VERDADE DO DECODIFICADOR 74138

4/6
Avaliação P2 de Lógica Digital da turma 373 - «ESTUDANTES»



4. Qual a tabela-verdade do circuito mostrado abaixo?

TABELA-VERDADE DO 74151

5/6
Avaliação P2 de Lógica Digital da turma 373 - «ESTUDANTES»


RESPOSTA:
D C B A Z
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 0
0 1 0 0 1
0 1 0 1 0
0 1 1 0 0
0 1 1 1 0
1 0 0 0 0
1 0 0 1 1
1 0 1 0 1
1 0 1 1 0
1 1 0 0 0
1 1 0 1 0
1 1 1 0 0
1 1 1 1 0
